16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
54
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12

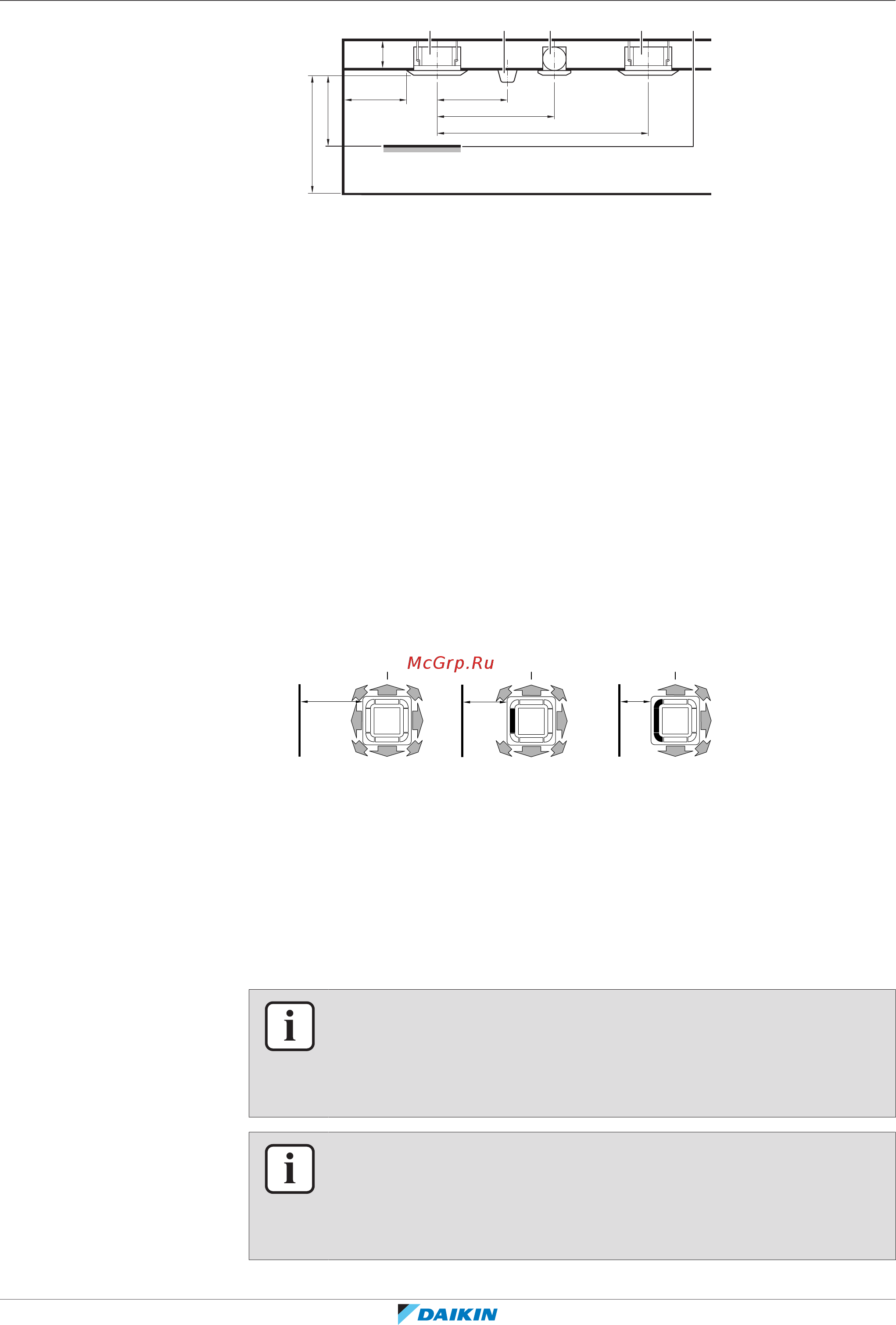

(mm)
≥1500
≥
2000
≥
4000
≥1500
A
B
C
ba dac
A Минимальное расстояние от стены (см. ниже)
B Минимальное и максимальное расстояния от пола (см. ниже)
C Класс 20~63:
≥224 мм: При монтаже со стандартной декоративной панелью
≥266 мм: При монтаже с дизайнерской декоративной панелью
≥304 мм: При монтаже с самоочищающейся декоративной панелью
≥274 мм: При монтаже с комплектом впуска свежего воздуха
Класс 80~100:
≥266мм: При монтаже со стандартной декоративной панелью
≥308мм: При монтаже с дизайнерской декоративной панелью
≥346мм: При монтаже с самоочищающейся декоративной панелью
≥316мм: При монтаже с комплектом впуска свежего воздуха
Класс 125:
≥308 мм: При монтаже со стандартной декоративной панелью
≥350 мм: При монтаже с дизайнерской декоративной панелью
≥388 мм: При монтаже с самоочищающейся декоративной панелью
≥358 мм: При монтаже с комплектом впуска свежего воздуха
a Внутренний блок
b Освещение (на рисунке показано потолочно-подвесное освещение, хотя
допускаются и утопленные потолочные светильники)
c Вентилятор
d Неподвижный предмет (например, стол)
▪ A: Минимальное расстояние от стены. Зависит от направлений воздухотока
к стене.
≥1500 ≥500 ≥200
a
A A A
b c
a Отводной воздуховод и углы открыты
b Отводной воздуховод перекрыт, углы открыты (необходим дополнительный
комплект блокирующих подкладок)
c Отводной воздуховод и углы перекрыты (необходим дополнительный
комплект блокирующих подкладок)
▪ B: Минимальное и максимальное расстояния от пола:
- Минимум: 2,7м во избежание случайного прикосновения.
- Максимум: зависит от направлений обдува и от класса мощности
оборудования. См. параграф «20.1Местные настройки» [476].
ИНФОРМАЦИЯ
Если обдув идет в 3 или 4 направлениях (с обязательной установкой
дополнительного комплекта блокирующих подкладок), то максимальное
расстояние от пола может быть другим. См. руководство по монтажу
дополнительного комплекта блокирующих подкладок.
ИНФОРМАЦИЯ
Для технического обслуживания отдельных видов оборудования может
потребоваться больше Размеры свободного пространства. Прежде чем
приступать к установке оборудования, ознакомьтесь с данными, приведенными
в руководстве по монтажу.
