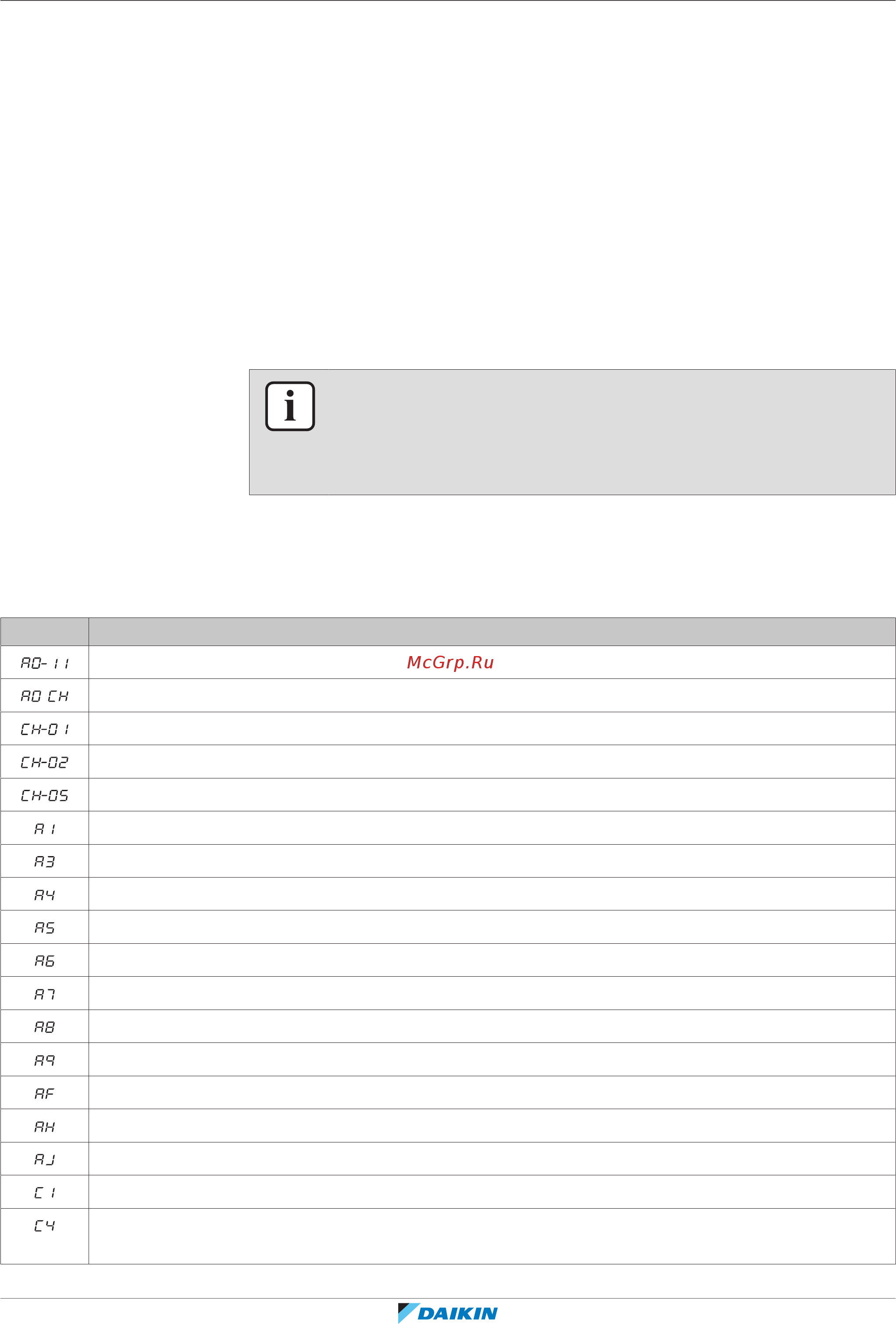

22 | Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
81
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
22 Возможные неисправности и способы их
устранения
22.1 Устранение неполадок по кодам сбоя
Если с блоком возникла какая-либо проблема, то на интерфейсе пользователя
отображается код ошибки. Важно понять суть проблемы и принять меры до
сброса кода ошибки. Это должно выполняться лицензированным
установщиком или дилером.
В данной главе приведен обзор большинства возможных кодов ошибок и их
описаний, отображаемых на интерфейсе пользователя.
ИНФОРМАЦИЯ
В руководстве по обслуживанию приводится:
▪ Полный список кодов ошибок
▪ Более подробные указания по устранению каждой ошибки
22.1.1 Коды неисправности: общее представление
Если появляются другие коды неисправности, обратитесь к своему продавцу
оборудования.
Код Описание
Датчиком обнаружена утечка хладагента R32
/ Сбой в работе предохранительной системы (обнаружения утечки)
Неисправность датчика утечки хладагента R32
Окончание срока службы датчика утечки хладагентаR32
6-месяцев до окончания срока службы датчика утечки хладагентаR32
Неисправность печатной платы внутреннего блока
Предположительный сбой в работе системы контроля за уровнем слива
Неисправность защиты от замерзания
Контроль высокого давления в режиме обогрева и защита от замерзания в режиме охлаждения
Неисправность электромотора вентилятора
Неисправность электромотора воздушной заслонки
Неисправность блока питания или перегрузка по напряжению переменного тока
Сбои в работе электронного расширительного клапана
Неисправность системы увлажнения
Неисправность пылесборника в системе очистки воздуха
Сбой при установке производительности (через печатную плату внутреннего блока)
Разрыв связи (между печатной платой внутреннего блока и вспомогательной печатной платой)
Неисправность обслуживающего теплообменник термистора в трубопроводе жидкого
хладагента
