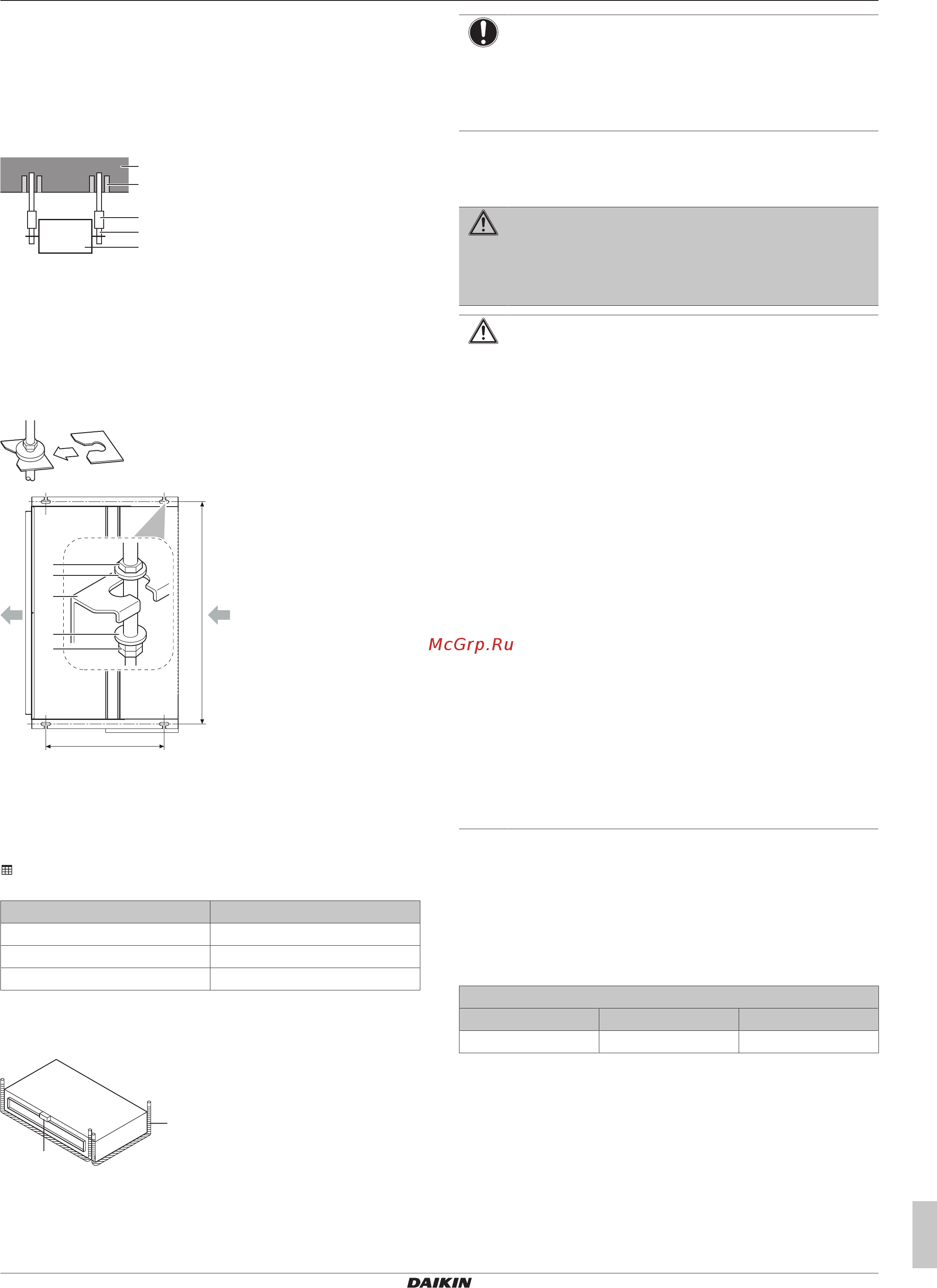

12 Монтаж агрегата
Руководство по монтажу и эксплуатации
17
FXDA10~63A2VEB
Система кондиционирования VRV
3P599562-1B – 2020.10
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
b
a
c
e
d
a Анкер
b Потолочная плита
c Длинная муфта или скоба
d Подвесной болт
e Внутренний блок
▪ Подвесные болты. Для монтажа используйте подвесные
болты M10. Прикрепите подвесной кронштейн к подвесному
болту. Прочно закрепите подвесной кронштейн сверху и снизу
с помощью гаек с шайбами.
e: A
e: 500
(mm)
4×
a
b
b
d
c
a Гайка (приобретается по месту установки)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн
d Сдвоенная гайка (приобретается по месту установки)
e Расстояние между отверстиями в подвесном потолке
для болтов
 12‒2 Расстояние между отверстиями в подвесном потолке
для болтов (А)
Классификация A(мм)
10~32 740
40~50 940
63 1140
▪ Выравнивание. Проверьте выравнивание блока по всем
четырем углам с помощью ватерпаса или виниловой трубки,
наполненной водой.
b
a
a Уровень воды
b Виниловая трубка
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
12.2.2 Указания по установке воздуховода
ПРЕДУПРЕЖДЕНИЕ
НЕ допускается прокладка трубопроводов там, где
имеются потенциальные источники возгорания (напр.,
открытый огонь, работающие газовые приборы или
электрообогреватели).
ПРЕДОСТЕРЕЖЕНИЕ
▪ Прокладывая воздуховод, следите за тем, чтобы
внешнее статическое давление на блок НЕ
выходило за пределы заданных значений.
Заданные значения см. в кратких технических
данных соответствующей модели.
▪ Обязательно смонтируйте тканевый рукав,
ПРЕПЯТСТВУЮЩИЙ передаче вибрации на
воздуховод или потолок. Оберните воздуховод
звукопоглощающим (изолирующим) материалом, а
подвесные болты снабдите виброизоляционными
резиновыми втулками.
▪ ЗАЩИТИТЕ сливной поддон и воздушный фильтр
от забрызгивания при выполнении сварочных или
паяльных работ.
▪ Если металлический воздуховод прокладывается
сквозь металлическую или проволочную решетку,
металлическую пластину или деревянную
конструкцию, обеспечьте эелектроизоляцию
воздуховода от стены.
▪ Установите воздухораспределительную решетку в
такое положение, чтобы воздухоток не был
направлен прямо на людей.
▪ НЕ оснащайте воздуховод вспомогательными
вентиляторами. Пользуйтесь автоматической
регулировкой оборотов вентиляторов (см. параграф
«16.1Местные настройки» [423]).
Элементы воздуховода приобретаются по месту установки.
1 Сторона воздухозаборника. Воспользуйтесь винтами из
комплекта принадлежностей (см. таблицу ниже) для
подсоединения фланца (приобретается по месту установки)
к внутреннему блоку со стороны воздухозаборника.
Подсоедините тканевый рукав изнутри к фланцу со стороны
воздухозаборника. Подсоедините воздуховод к тканевому
рукаву.
Кол-во винтов в зависимости от классификации
10~32 40~50 63
16 22 26
2 Сторона выпуска воздуха. Подсоедините тканевый рукав
изнутри к фланцу со стороны выпуска воздуха.
Подсоедините воздуховод к тканевому рукаву.
