12 Монтаж агрегата
Руководство по монтажу и эксплуатации
19
FXDA10~63A2VEB
Система кондиционирования VRV
3P599562-1B – 2020.10

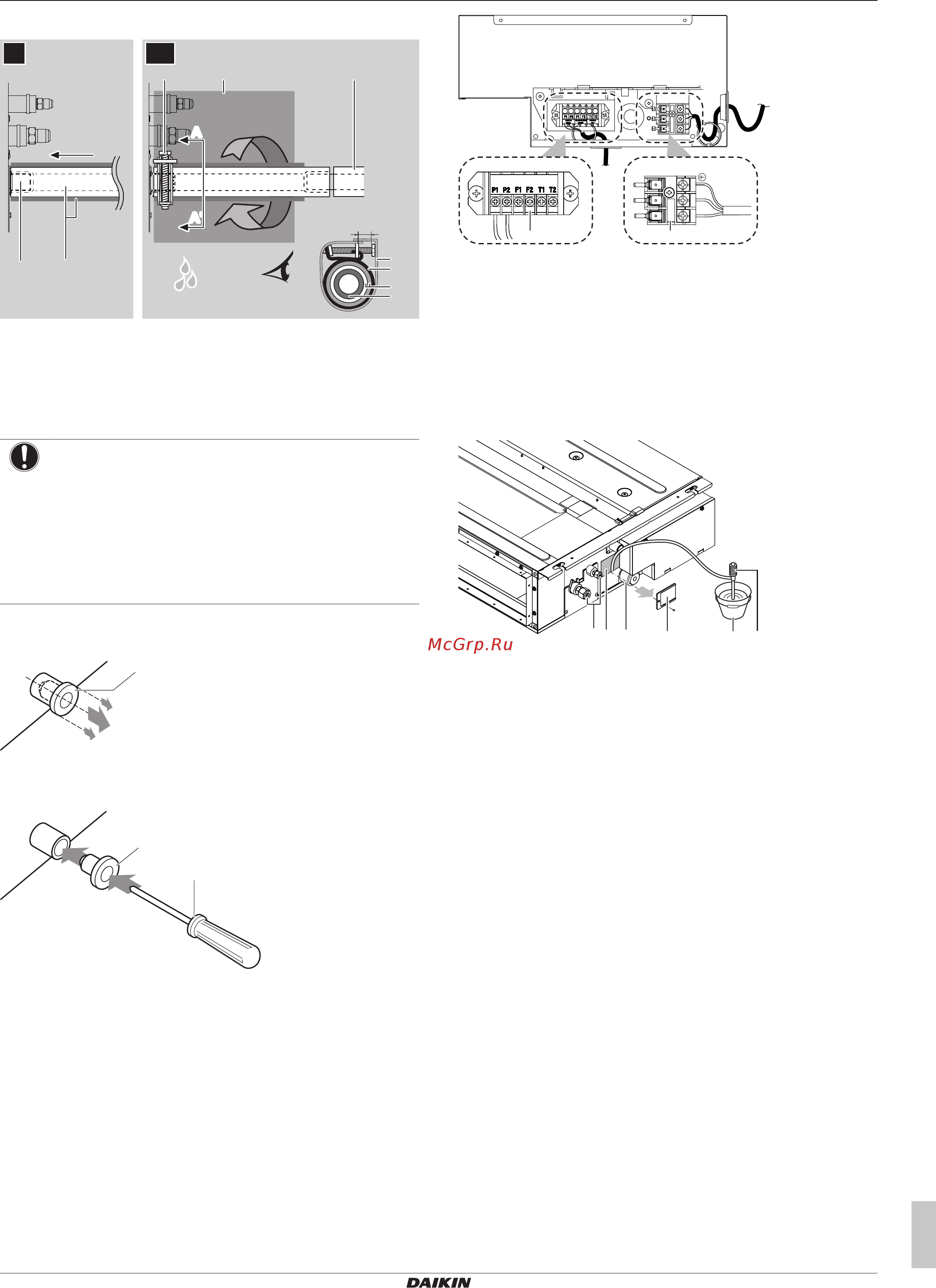

5 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A-A'
b
a
d
c
3
1
2~61
4
d
A
A'
A
A'
e
5
2
c
ba
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (в комплекте принадлежностей)
c Металлический зажим (в комплекте
принадлежностей)
d Уплотнительная подушка большого размера (в
комплекте принадлежностей)
e Сливной трубопровод (приобретается на месте)
ПРИМЕЧАНИЕ
▪ НЕ вынимайте заглушку из сливного трубопровода.
Может произойти протечка воды.
▪ Сливное отверстие используется для слива воды
только перед обслуживанием блока.
▪ Аккуратно вынимайте и вставляйте сливную
заглушку. Излишнее усилие может повредить
сливную горловину дренажного поддона.
Выньте заглушку.
▪ НЕ раскачивайте заглушку вверх-вниз.
a
Вставьте заглушку.
▪ Установив заглушку, нажмите на нее крестовой отверткой.
a
b
a Сливная пробка
b Крестовая отвертка
Проверка на протечки
Порядок выполнения работ зависит от того, завершен ли
монтаж системы. Если монтаж пока не завершен, то нужно
временно подключить к блоку пользовательский интерфейс и
электропитание.
Если монтаж системы не завершен
1 Временно подсоедините электропроводку.
▪ Снимите сервисную крышку.
▪ Подключите электропитание (a).
▪ Подключите пользовательский интерфейс (b).
▪ Установите крышку для техобслуживания на место.
L
N
ab
a Клеммная колодка электропитания
b Клеммная колодка пользовательского интерфейса
2 Снова включите электропитание.
3 Запустите систему только на вентиляцию (см. справочник
по эксплуатации или руководство по обслуживанию
пользовательского интерфейса).
4 Снимите крышку подвода воды (1 винт).
5 Постепенно заливая через заливную горловину примерно
1литр воды, выполните проверку на протечки.
b
d
f
ea
c
a Впуск воды
b Переносной насос
c Крышка отверстия для заливки воды
d Емкость с водой (для заливки через отверстие)
e Сливное отверстие для техобслуживания
f Трубопровод хладагента
6 Отключите электропитание.
7 Отсоедините электропроводку.
▪ Снимите сервисную крышку.
▪ Отключите электропитание.
▪ Отключите пользовательский интерфейс.
▪ Установите крышку для техобслуживания на место.
Если монтаж системы уже завершен
1 Запустите систему на охлаждение (см. справочник по
эксплуатации или руководство по обслуживанию
пользовательского интерфейса).
2 Постепенно заливая через заливную горловину примерно
1 литр воды, выполните проверку на протечки (см.
параграф «Если монтаж системы не завершен» [419]).
