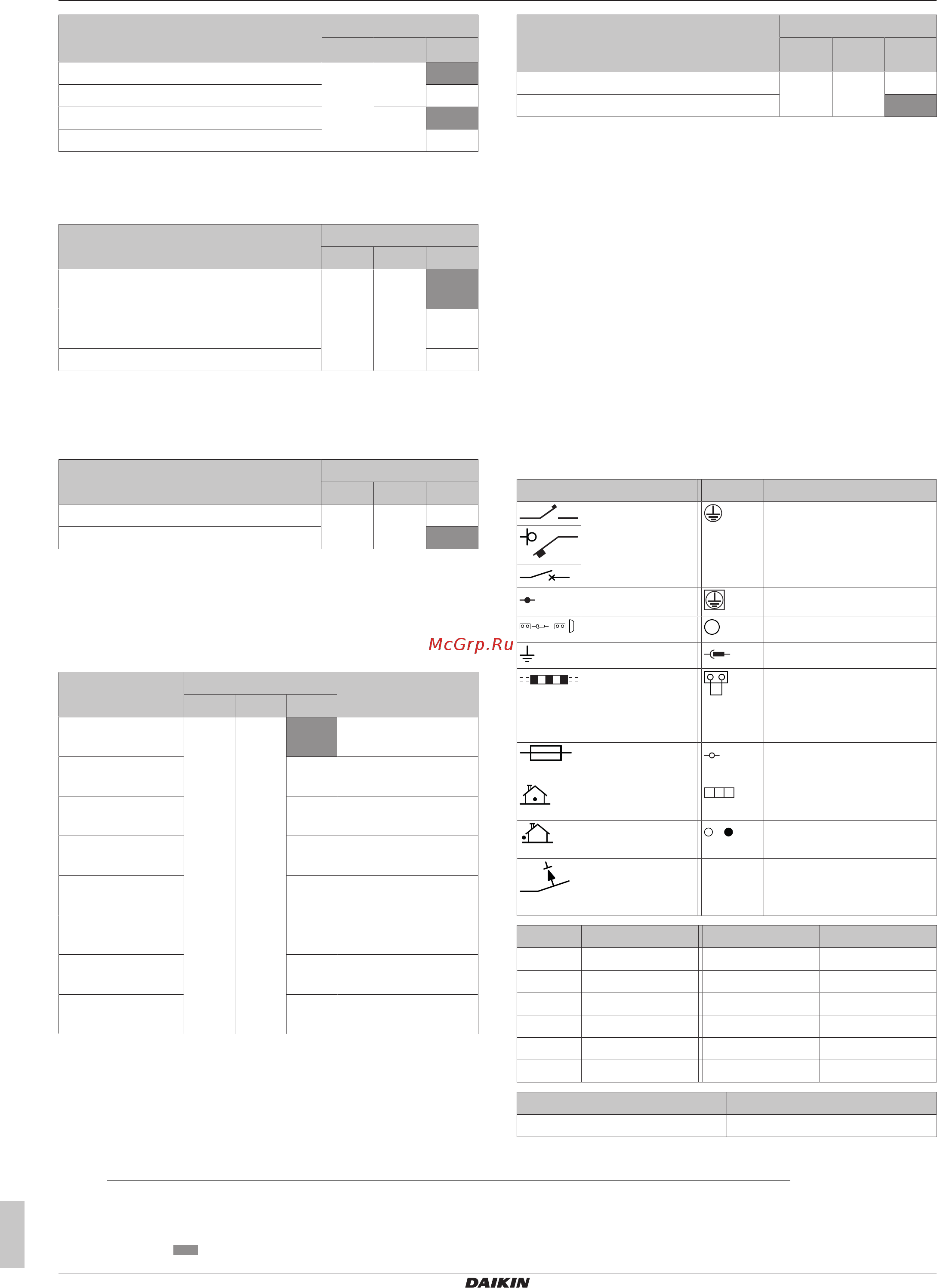

17 Технические данные
Руководство по монтажу и эксплуатации
24
FXDA10~63A2VEB
Система кондиционирования VRV
3P599562-1B – 2020.10
Если нужна периодичность…
(загрязнение воздуха)
…то
(1)
M SW —
±2500ч (слабое) 10 (20) 0 01
±1250ч (сильное) 02
Уведомления ВКЛ 3 01
Уведомления ВЫКЛ 02
Параметр: Выбор датчика термостата
Эта настройка зависит от того, как используется датчик
термостата ПДУ и есть ли он вообще.
Если датчик термостата ПДУ… …то
(1)
M SW —
Используется в сочетании с
термистором внутреннего блока
10 (20) 2 01
Не используется (есть только
термистор внутреннего блока)
02
Используется самостоятельно 03
Параметр: Дифференциальное переключение термостата
(если есть выносной датчик)
Если система оснащена выносным датчиком, задайте шаги
повышения-понижения температуры.
Если нужно изменить шаги… …то
(1)
M SW —
1°C 12 (22) 2 01
0,5°C 02
Параметр: Разница температур при автоматическом
переключении режимов
Введите разницу заданных температур при автоматической
работе на охлаждение и на обогрев (в зависимости от типа
системы). Разница температур при работе на охлаждение и на
обогрев.
Если нужно
задать…
…то
(1)
Пример
M SW —
0°C 12 (22) 4 01 охлаждение: 24°C /
обогрев: 24°C
1°C 02 охлаждение: 24°C /
обогрев: 23°C
2°C 03 охлаждение: 24°C /
обогрев: 22°C
3°C 04 охлаждение: 24°C /
обогрев: 21°C
4°C 05 охлаждение: 24°C /
обогрев: 20°C
5°C 06 охлаждение: 24°C /
обогрев: 19°C
6°C 07 охлаждение: 24°C /
обогрев: 18°C
7°C 08 охлаждение: 24°C /
обогрев: 17°C
Параметр: Автоматический перезапуск после аварийного
отключения питания
Автоматический перезапуск после аварийного отключения
питания можно включить или отключить по желанию
пользователя.
Если нужно включить
автоматический перезапуск после
аварийного отключения питания…
…то
(1)
M SW —
Отключено 12 (22) 5 01
Действует 02
17 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
17.1 Схема электропроводки
17.1.1 Унифицированные обозначения на
электрических схемах
Применяемые детали и нумерацию см. в электрических схемах
блоков. Детали нумеруются арабскими цифрами в порядке по
возрастанию, каждая деталь представлена в приведенном ниже
обзоре символом «*» в номере детали.
Значок Значение Значок Значение
Размыкатель
цепи
Защитное заземление
Соединение Заземление (винт)
,
Разъем
A
Выпрямитель
Заземление Релейный разъем
Электропроводк
а по месту
установки
оборудования
Короткозамыкающийся
разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная колодка
OUTDOOR
Наружный блок Зажим проводов
Устройство под
остаточным
током
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
(1)
Местные настройки задаются следующим образом:
• M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков
• SW: Номер настройки
• —: Номер значения
• : По умолчанию
