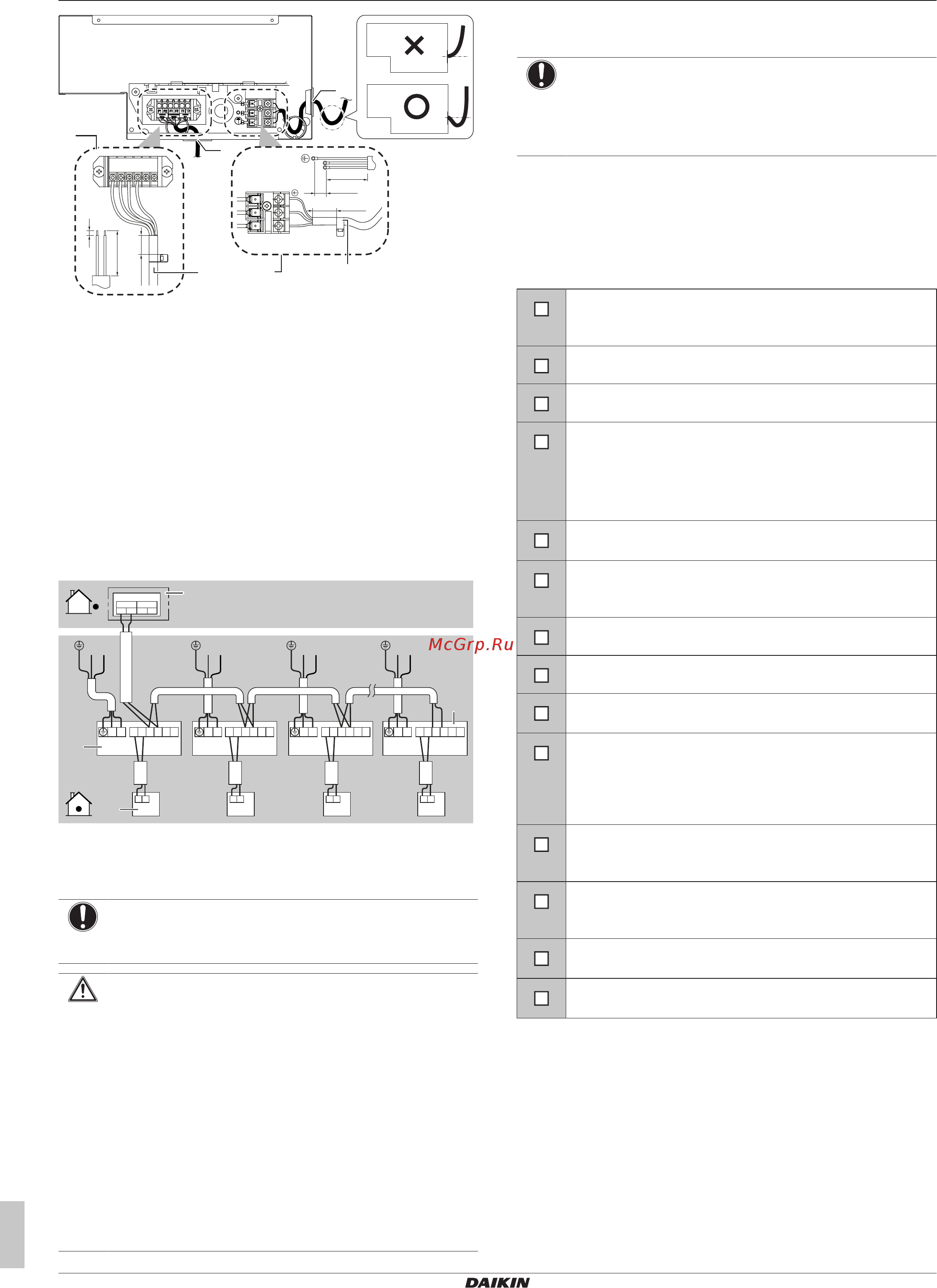

15 Пусконаладка
Руководство по монтажу и эксплуатации
22
FXDA10~63A2VEB
Система кондиционирования VRV
3P599562-1B – 2020.10
L
N
10~15
70~90
10~20
a
a
10~15
70~90
7
P1P2 F1 F2
b
c
d
d
a Отверстие для кабелей
b Проводка управления и пользовательского
интерфейса
c Провод электропитания
d Обхватная петля (в комплекте принадлежностей)
X Недопустимо
O Допустимо
5 Оберните кабели уплотнительным материалом (в
комплекте принадлежностей) во избежание проникновения
воды в блок. Плотно заделайте все зазоры во избежание
проникновения в систему насекомых.
6 Установите крышку для техобслуживания на место.
Образец системы в сборе
Управление 1 внутренним блоком осуществляется с 1
пользовательского интерфейса.
LN LN LN
IN/D OUT/D
F
1 F2 F1 F2
Control box
P
1
P
2
P
1
P
2
P
1
P
2
P
1
P
2
P
1
P
2
F
1
F
2
T
1
T
2
P
1
P
2
F
1
F
2
T
1
T
2
P
1
P
2
F
1
F
2
T
1
T
2
P
1
P
2
F
1
F
2
T
1
T
2
N L
a
d
c
b
LN
N L N L N L
a Наружный блок
b Внутренний блок
c Пользовательский интерфейс
d Наиболее удаленный внутренний блок
ПРИМЕЧАНИЕ
Групповое управление в режиме контроля НЕ
допускается.
ПРЕДОСТЕРЕЖЕНИЕ
▪ Каждый внутренний блок подключается к
отдельному пользовательскому интерфейсу.
Допускаются к применению в качестве
пользовательского интерфейса только те пульты
дистанционного управления, которые совместимы с
системой обеспечения безопасного обращения с
хладагентом. Информацию о совместимости пульта
(напр., BRC1H52/82*) см. в справочнике с его
техническими данными.
▪ Пользовательский интерфейс должен находиться в
том же помещении, что и внутренний блок.
Подробную информацию см. в руководстве по
монтажу и эксплуатации пользовательского
интерфейса.
15 Пусконаладка
ПРИМЕЧАНИЕ
Блок допускается к эксплуатации ТОЛЬКО с
термисторами и (или) датчиками/реле давления.
ИНАЧЕ может возникнуть угроза возгорания
компрессора.
15.1 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Ознакомьтесь полностью с инструкциями по монтажу
и эксплуатации, изложенными в справочном
руководстве для монтажника и пользователя.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Проследите за надлежащей прокладкой и изоляцией
сливного трубопровода, а также за свободным
сливом. Проверьте, нет ли протечек воды.
Возможное следствие: Возможно вытекание
конденсата.
Прокладка и изоляция воздуховода выполнены
надлежащим образом.
Прокладка и теплоизоляция трубопроводов
хладагента (газообразного и жидкого) выполнены
надлежащим образом.
НЕТ утечек хладагента.
НЕТ ли потерянных фаз или перефазировки.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
