18

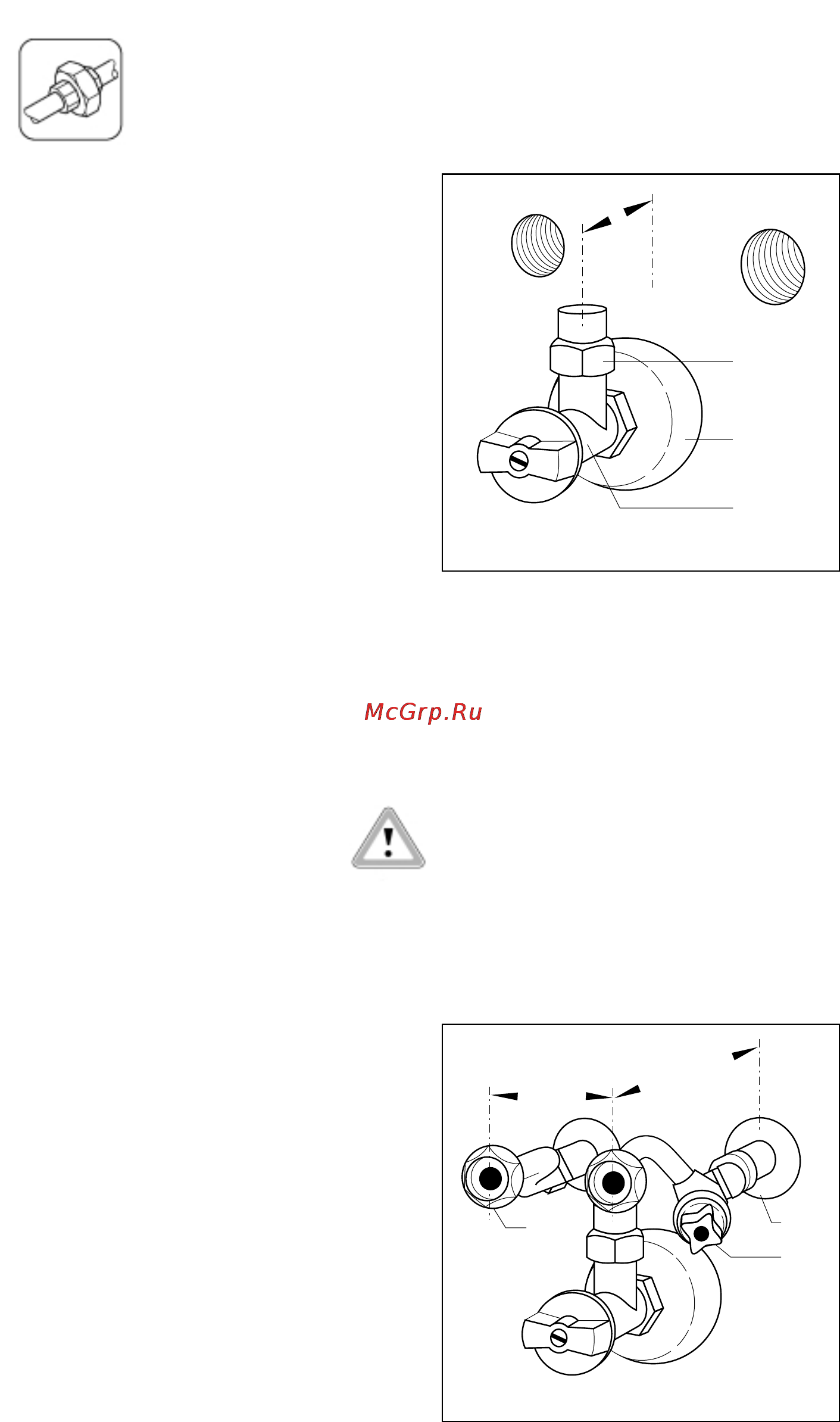

Рис. 10.1: Подключение водопровода
Рис. 11: Запорный газовый кран
50
5b
5a
5
Монтаж газового
запорного крана и
подключений к
водопроводу
(Скрытая прокладка
трубопроводов)
Монтаж газового крана
Монтаж углового запорного
газового крана (для скрытой
прокладки трубопроводов)
производится в следующей
последовательности:
Аппараты для природного газа
•
Газовый запорный кран (5)
ввернуть с уплотнением в
подводящую трубу газопровода
на расстоянии 50 мм от
окончательного покрытия стены
(оштукатуренной или покрытой
кафелем), надев предварительно
декоративную розету (5а). При
необходимости используйте
удлинительную муфту между
газопроводом и запорным краном.
Аппараты для сжиженного газа
•
Монтаж запорного крана для
сжиженного газа и подключение
аппарата к газопроводу
см. на стр. 1920.
100
70
6
3
15a
5 Запорный газовый кран
5а Декоративная розета
5b Разъёмное резьбовое соединение R
1
/
2
”
3 Подключение водопровода горячей воды R
1
/
2
”
6 Подключение водопровода холодной
воды R
1
/
2
” с запорным вентилем
15а Декоративная розета
* При необходимости удлинения подключений
водопровода дополнительно используется
удлиняющий адаптер № 9059, позволяющий
сгладить разницу в длине 25 мм.
Монтаж подсоединительной
арматуры водопровода
В случае, если не предполагается
удалённый водоразбор от аппарата,
необходимость в монтаже
подсоединения горячей воды (3)
отпадает. При этом штуцер для
подключения водопровода горячей
воды в водяном блоке аппарата
закрывается заглушкой.
•
Подсоединение с запорным
вентилем (6) ввернуть с
уплотнением в подводящую трубу
водопровода холодной воды
(справа), а подсоединение
горячей воды в подводящую
трубу водопровода горячей воды
(слева), надев предварительно
декоративные розеты (15а)*.
Расстояние от окончательного
покрытия стены (оштукатуренной
или покрытой кафелем) до
подключения к аппарату должно
быть равным 125 мм, а
расстояние между выровненными
по горизонтали центрами
подключений 70 мм.
ÌÎÍÒÀÆ
ÌÎÍÒÀÆ
При подсоединении к
газопроводу необходимо
соблюдать все действующие в
данной местности предписания,
нормы и правила.
