28
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ

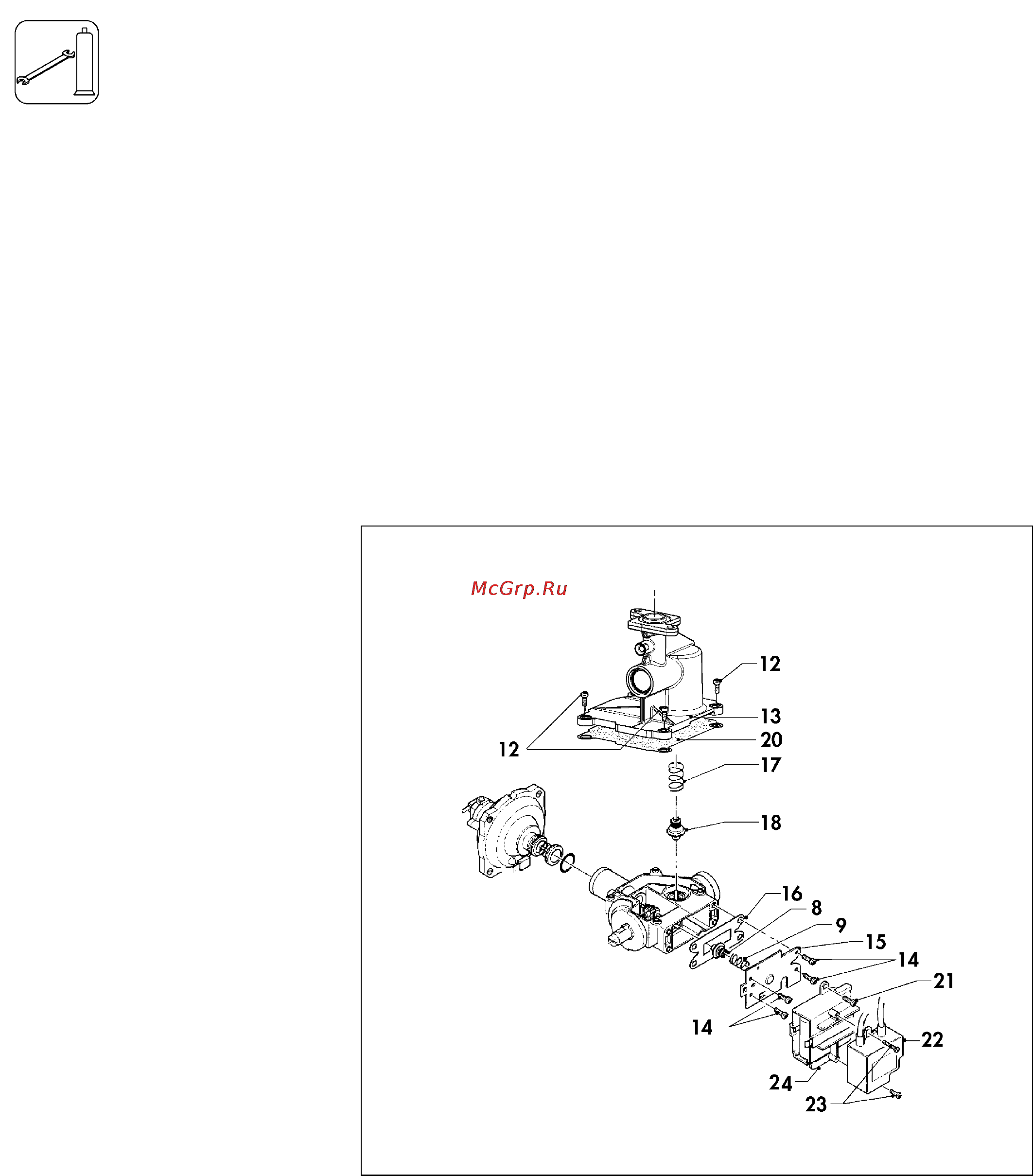

Рис. 20.1: Перенастройка на другой вид газа
Перенастройка с
природного на
сжиженный газ и обратно
(Продолжение)
8 Клапан газового вентиля
9 Пружина газового вентиля
10 Уплотнительная прокладка
11 Предварительное сопло
12 Винты
13 Крышка газовой арматуры
14 Винты
15 Крышка газовой арматуры
16 Прокладка корпуса
17 Пружина газового вентиля
18 Клапан газового вентиля
20 Прокладка корпуса
21 Винты
21 Трансформатор розжига
23 Винты
24 Отсек элементов питания
•
Если вращением установочного
винта секторного дросселя
(6, рис. 19) не удаётся достичь
давления на соплах, указанное в
таблице на стр. 26, в таком
случае следует обратиться в
техническое представительство
фирмы Vaillant (см. на последней
странице).
•
Выключите водонагреватель.
•
Отсоедините манометр и до отка
за завинтите резьбовую заглушку
винт в штуцер (1, рис. 19) для
измерения давления газа на
соплах.
•
Удостоверьтесь в герметичности
газовой арматуры (обмыливанием).
•
Прилагаемую к комплекту для
перенастройки уведомляющую
наклейку наклейте рядом с
шильдиком аппарата.
