21

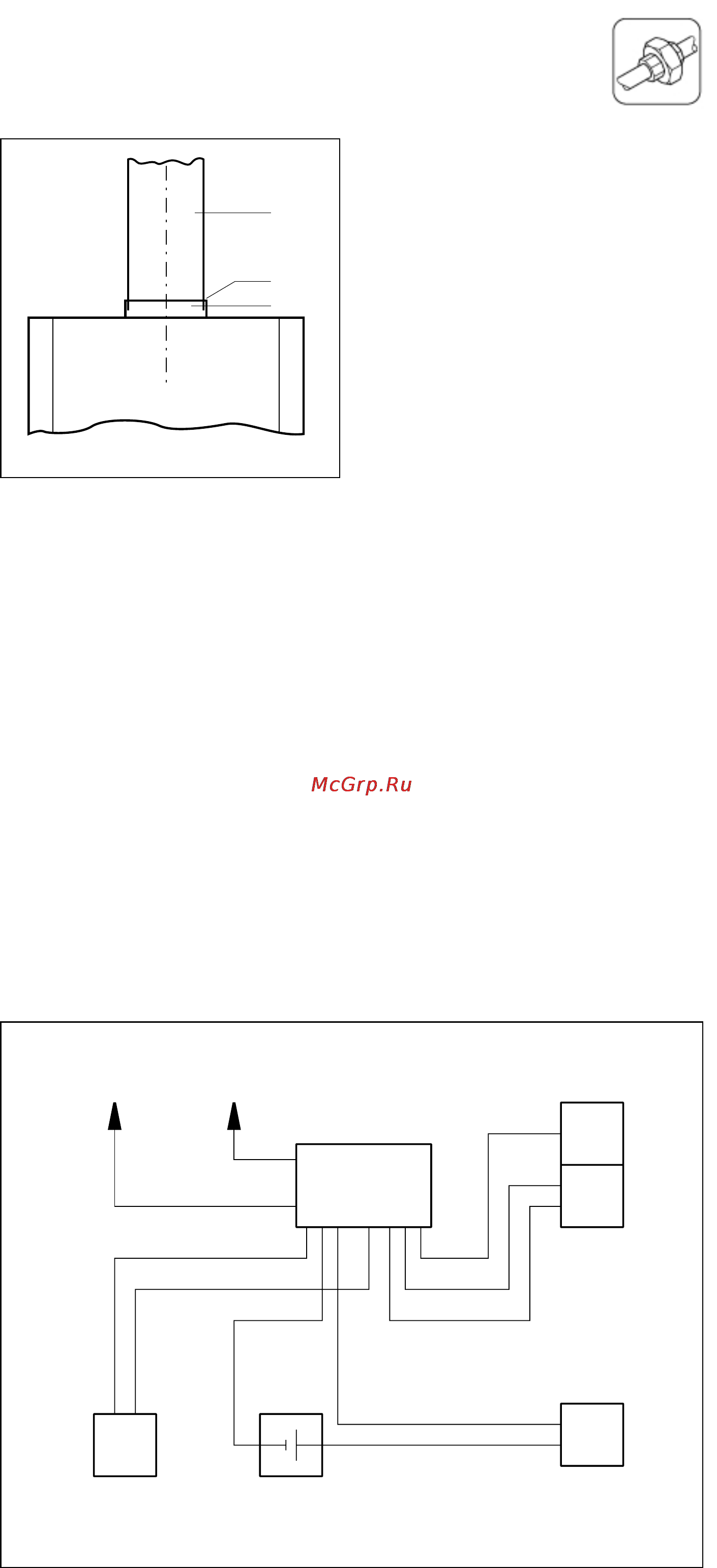

Рис. 17: Подключение к дымоходу
Подключение к дымоходу
Первый пуск в
эксплуатацию
Схема электрических
соединений
Первый пуск аппарата в работу и
инструктаж пользователя должны
быть проведены квалифицированным
специалистом.
При первом пуске в эксплуатацию
следует провести контроль настройки
газовой арматуры согласно разделу
“Настройка газовой арматуры” на
стр. 2228.
Включение аппарата описано на
стр. 9 и 10.
•
Вставьте соединительный участок
дымохода (21) в предохранитель
тяги (22) водонагревателя.
Обратите при этом внимание,
чтобы труба соединительного
участка плотно сидела в патрубке
(22a) предохранителя тяги.
Для надёжного отвода продуктов
сгорания минимальная длина
вертикального участка дымохода
должна составлять 600 мм.
21
22
22a
21 Присоединительный участок дымохода
22 Предохранитель тяги
22a Патрубок предохранителя тяги
Рис. 18: Схема электрических соединений
1 2 3 4 5 6 7 8
Ионизационный
элетрод
Электрод
розжига
Корпус газовой
арматуры
Сервовентиль
Датчик выхода
отходящих газов
в помещение
БатареяМикровыключатель
Vaillant
121212
красный
чёрный
чёрный
зелёный
синий
оранжевый
чёрный
красный
красный
ÌÎÍÒÀÆ
