19
ÌÎÍÒÀÆ

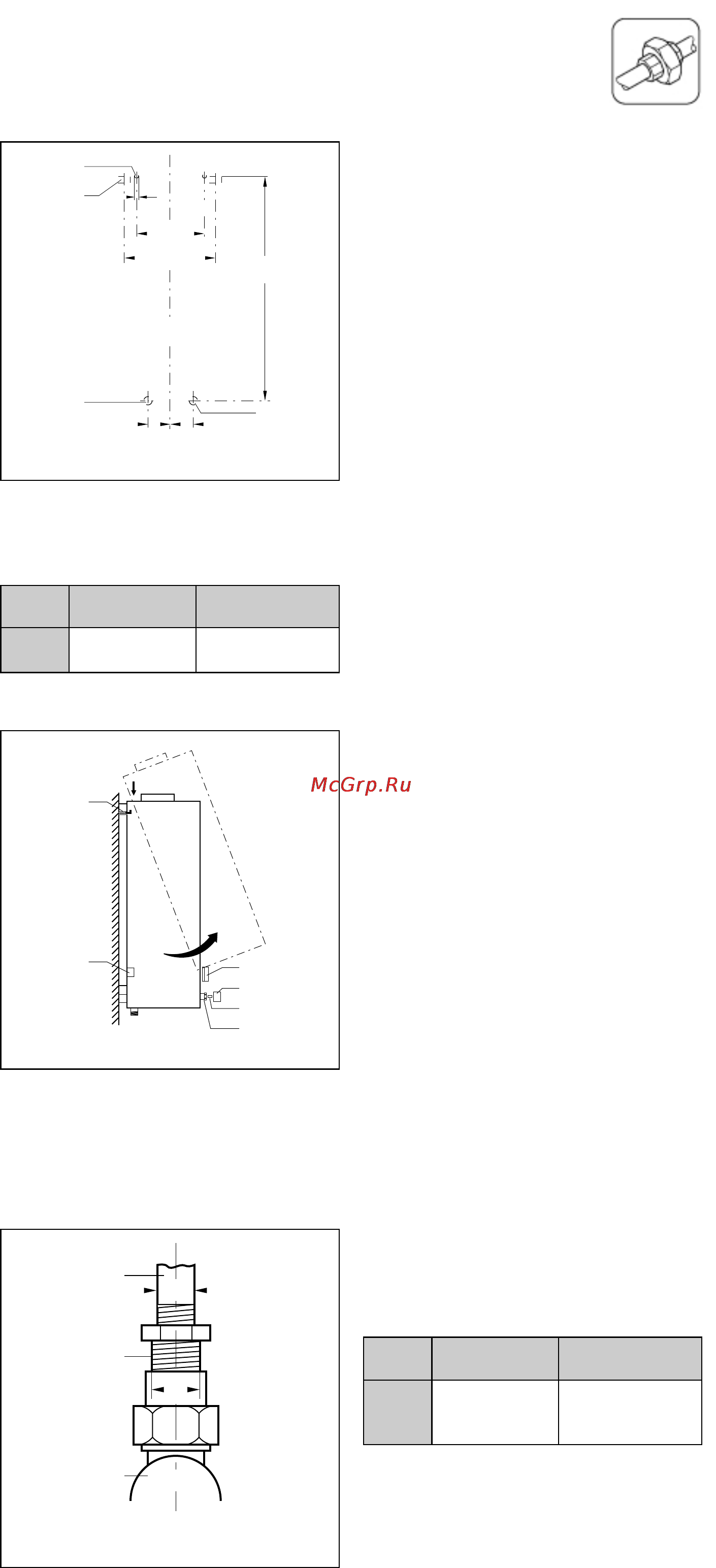

Рис. 12: Размеры для навески аппарата
Таблица размеров к рис. 12
224
60
60
156
K
8
3b
3a
6
8
Монтаж аппарата
Подготовка к навеске аппарата
Для навески аппарата на стену в
зависимости от условий на месте
монтажа используются выемки (3а)
или отверстия (3b) на задней стенке
водонагревателя. Для крепления
аппарата можно использовать
анкерные болты, крюки, винты или
болты с резьбой. Отверстия в стене
под них высверливаются по
размерам, указанным на рис. 12.
Навеска аппарата
•
Перед навеской аппарата
снимите облицовку, действуя в
следующей последовательности:
Снимите ручку поворотного
переключателя (5).
Снимите ручку регулятора
температуры (1) со шпинделя (3)
и отверните против часовой
стрелки находящуюся под ней
крепёжную гайку (2).
Высвободите облицовку в
направлении на себя из нижних
направляющих и снимите её
вверх, сняв с держателей (4), как
показано на рис. 13.
•
Предварительно навинтите с
уплотнением верхнюю часть
разъёмного резьбового
соединения (5b, рис. 11) на
штуцер входного газового
патрубка (9, рис. 14) в аппарате.
В случае, когда аппарат подсоеди
няется к газопроводу большого
диаметра, соединение с краном
большего даметра выполняется
через соответствующий переход
ник (30), как показано на рис.14.
•
Навесьте водонагреватель на
ввинченные для этой цели в
соответствующие отверстия в
стене крепёжные крюки (болты).
6 Подключение водопровода
горячей воды (выход из стены)
8 Подключение водопровода
холодной воды (выход из стены)
Рис. 13: Снятие облицовки аппарата
4
6
1
3
2
5
1 Ручка регулятора температуры
2 Крепёжная гайка
3 Шпиндель регулятора температуры
4 Держатели
5 Поворотный переключатель
6 Направляющие облицовки
Рис. 14: Соединение с газовым краном
большего диаметра
D
d
9
5
30
5 Газовый запорный кран
9 Входной газовый патрубок аппарата
30 Переходник
MAG 19/2 XIP 24/2 XIP
K 605 646
MAG 19/2 XIP 24/2 XIP
D R
3
/4“, R1 “ R
3
/4“, R1 “
d R
1
/2 “R
1
/2 “
Таблица размеров к рис. 14
