![Daikin FTX60GV1B [5/13] Монтажные чертежи комнатноãо](/views2/1720412/page5/bg5.png)
■Рóссêий 4

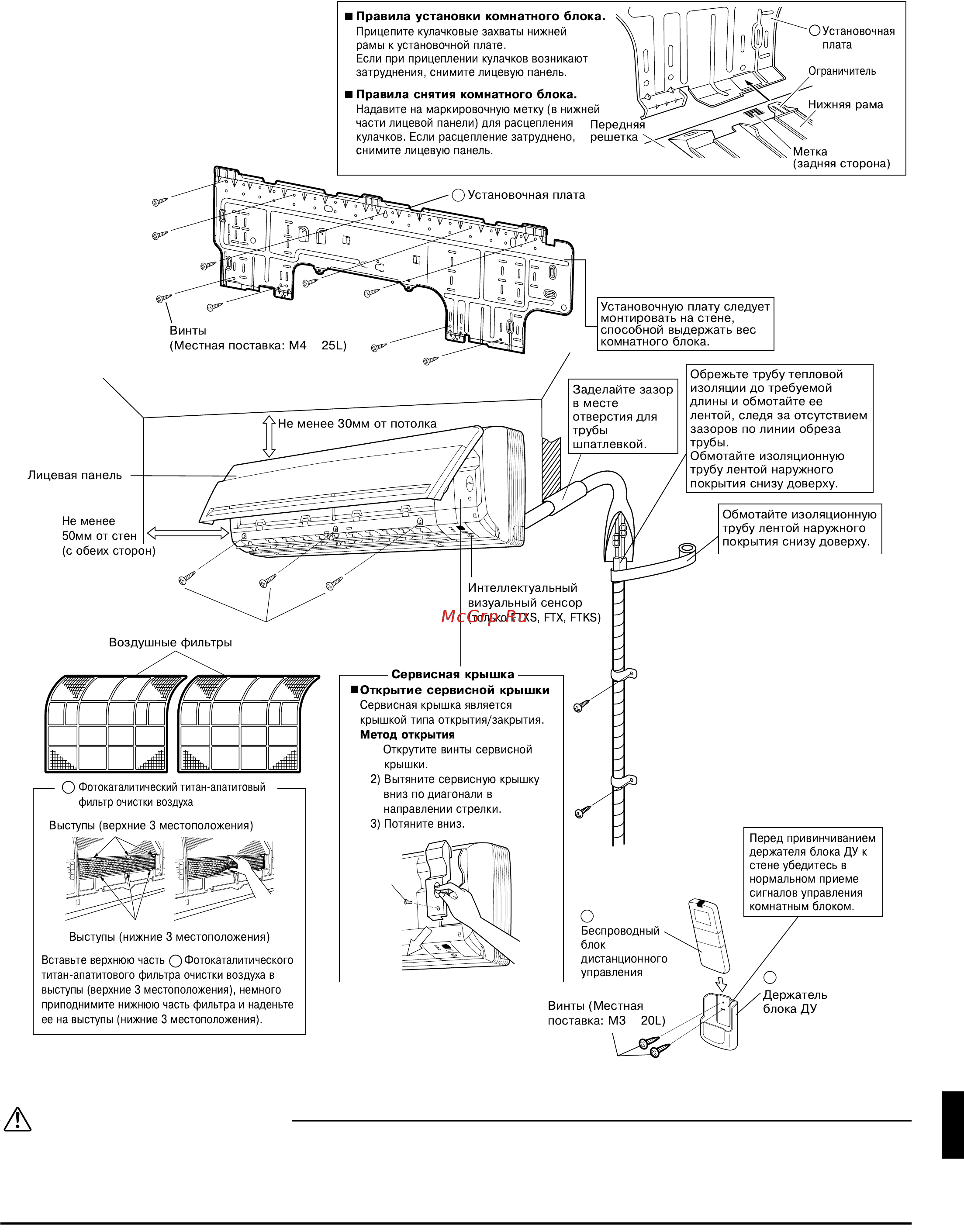

Монтажные Чертежи Комнатноãо
Интеллеêтóальный визóальный сенсор (тольêо FTXS, FTX, FTKS)
ПРЕДОСТЕРЕЖЕНИЕ
1) Не прилаãайте ê интеллеêтóальномó визóальномó сенсорó óдарное или сильное нажимное воздействие. Это
может привести ê повреждению и выходó из строя.
2) Не располаãайте вблизи сенсора êрóпноãабаритные предметы. Кроме тоãо, не помещайте в зонó обзора
сенсора наãревательные óстройства или óвлажнители.
M4 × 16L
D
E
1)
B
B
×
A
×
A
M4 × 16L
09_RU_3P190114-1D.fm Page 4 Monday, August 23, 2010 3:54 PM
