Daikin FTX50GV1B [6/13] Монтаж комнатноãо блоêа
![Daikin FTX60GV1B [6/13] Монтаж комнатноãо блоêа](/views2/1720412/page6/bg6.png)
5 ■Рóссêий
Монтаж Комнатноãо Блоêа
1.
Монтаж óстановочной платы.
• Установочнóю платó следóет монтировать на стене, способной выдержать вес êомнатноãо блоêа.
1) Временно приêрепите óстановочнóю платó ê стене, обеспечьте полное выравнивание панели по
ãоризонтали и отметьте на стене позиции для высверливания отверстий.
2) Заêрепите óстановочнóю платó на стене винтами.

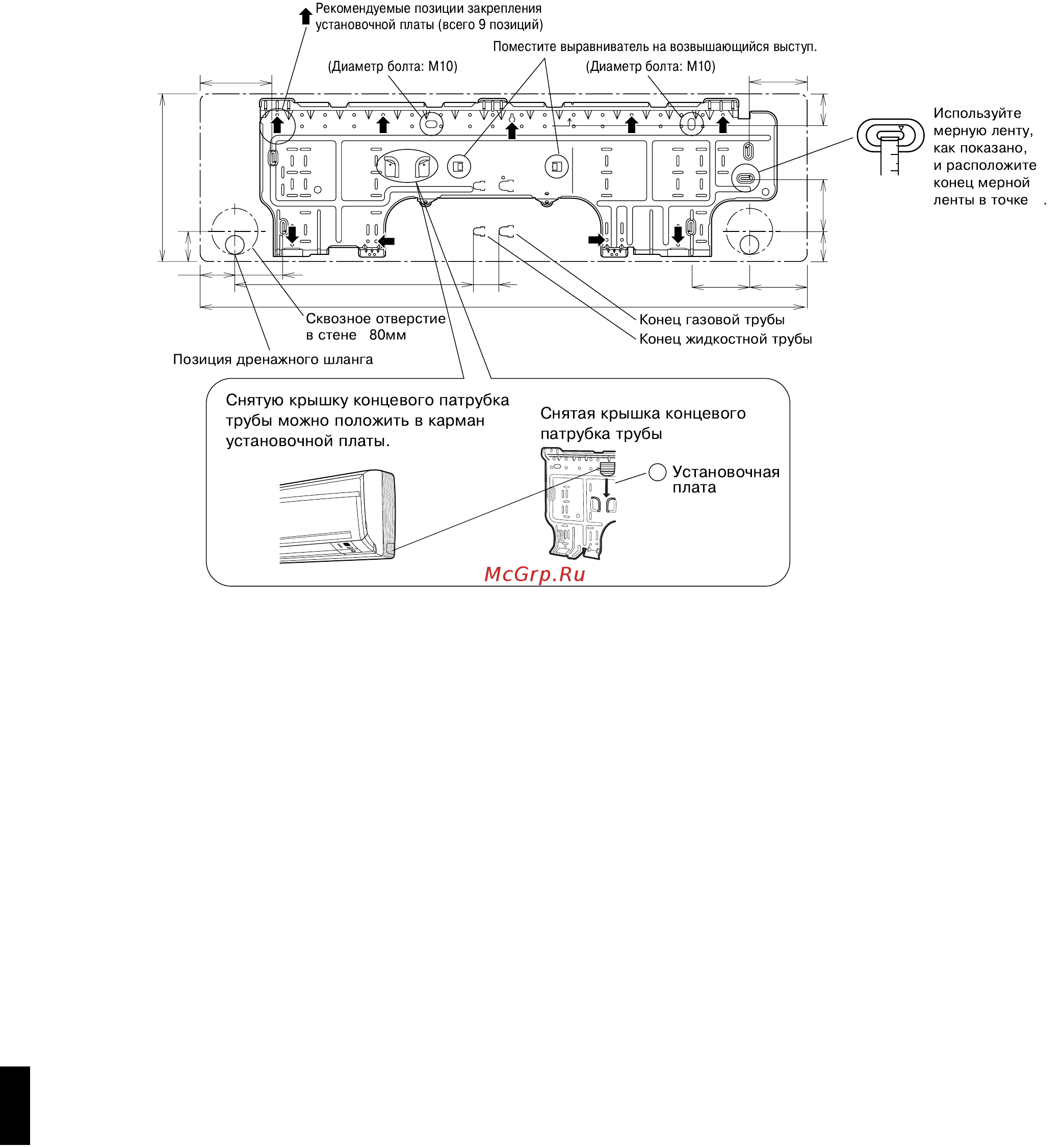

Реêомендóемые позиции заêрепления óстановочной платы и ãабаритные размеры
125
60
83
44,5
290
52
99,5
52 90 55
100
100
φ
φ80
φ80
A
413,5
1050
*
∇ ∇
09_RU_3P190114-1D.fm Page 5 Monday, August 23, 2010 3:54 PM
