■Рóссêий 6

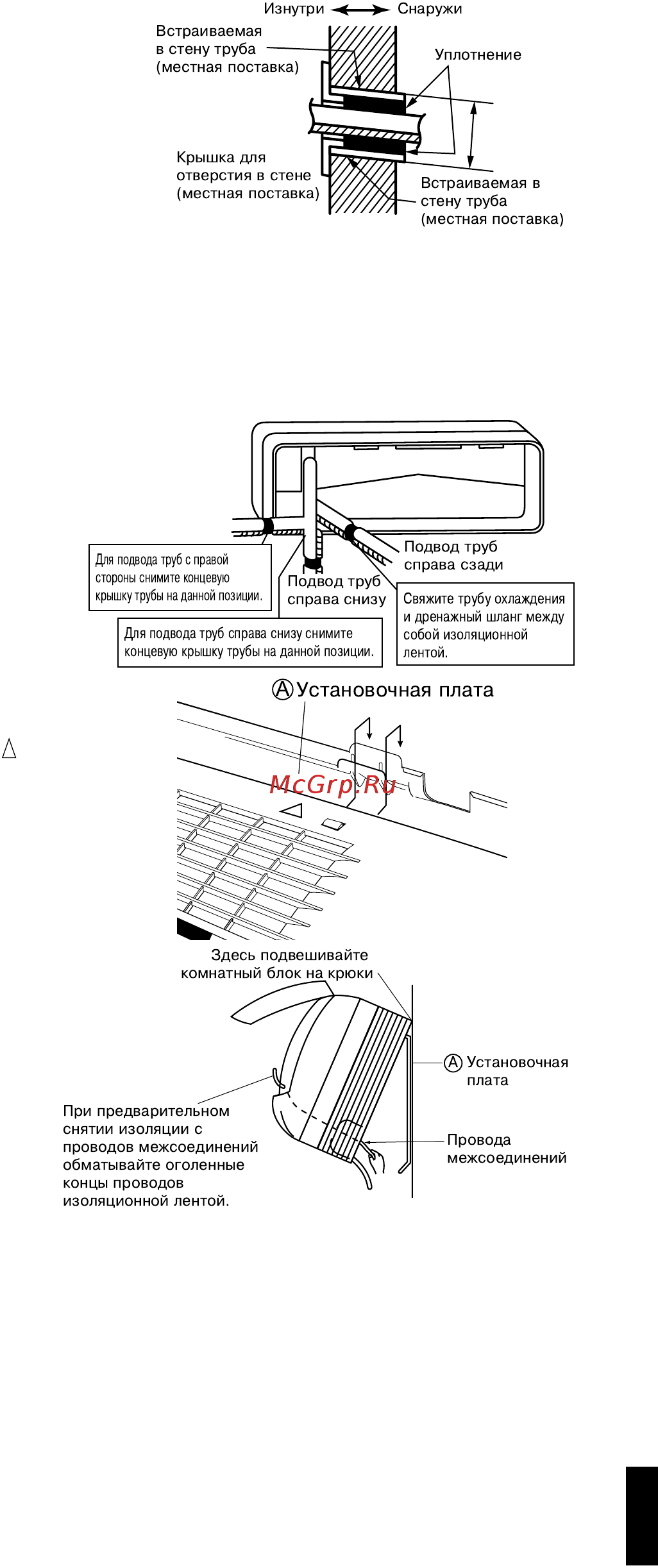

2.
Высверливание отверстия в стене и монтаж заделываемой в
стенó трóбы.
• Для стен, содержащих металличесêий êарêас или металличесêóю
панель, необходимо монтировать встраиваемóю в стенó трóбó и
заêрывать сêвозное отверстие в стене êрышêой для предотвращения
возможноãо наãрева, поражения элеêтричесêим тоêом или
возниêновения пожара.
• Возниêающие оêоло трóбы зазоры необходимо заделывать
óплотнительным материалом для предотвращения óтечêи воды.
1) Высверлите в стене сêвозное отверстие диаметром 80мм с
наêлоном вниз нарóжó.
2) Введите в отверстие встраиваемóю в стенó трóбó.
3) Заêройте проделанное в стене отверстие для трóбы êрышêой.
4) После проêладêи трóбы для хладаãента, элеêтричесêоãо монтажа и
монтажа дренажноãо трóбопровода заделайте зазоры вблизи трóб
шпатлевêой.
3.
Монтаж êомнатноãо блоêа.
3-1.
Подвод трóб с правой стороны, справа
сзади или справа снизó
1) Приêрепите дренажный шланã ê нижней стороне трóб для
хладаãента êлейêой виниловой лентой.
2) Обмотайте трóбы для хладаãента вместе с дренажным
шланãом изоляционной лентой.
3) Пропóстите дренажный шланã и трóбы для хладаãента
через отверстие в стене, далее навесьте êомнатный блоê на
êрюêи óстановочной платы на помеченных метêами
позициях подвешивания вверхó êомнатноãо блоêа.
4) Отêройте лицевая панель, далее снимите сервиснóю
êрышêó. (См. Кратêое Рóêоводство по Монтажó.)
5) Пропóстите провода межсоединений от нарóжноãо блоêа
через сêвозное отверстие в стене и далее через
отверстие сзади êомнатноãо блоêа. Выведите их с
лицевой стороны.
Предварительно заãните êонцы жãóта проводов наверх
для облеãчения работы. (Если предварительно требóется
оãолить êонцы проводов межсоединений, обматывайте
оãоленные êонцы проводов липêой лентой.)
6) Надавите на нижнюю панель êомнатноãо блоêа обеими
рóêами для заêрепления еãо на êрюêах óстановочной платы.
Следите за тем, чтобы по êраям êомнатноãо блоêа не было защемлений проводов.
