7Руководство по монтажу atmoMAG
4.4 Размеры
A
B
CD
F
IIJ
G
H
E
K
L
M
N
O
P
Q

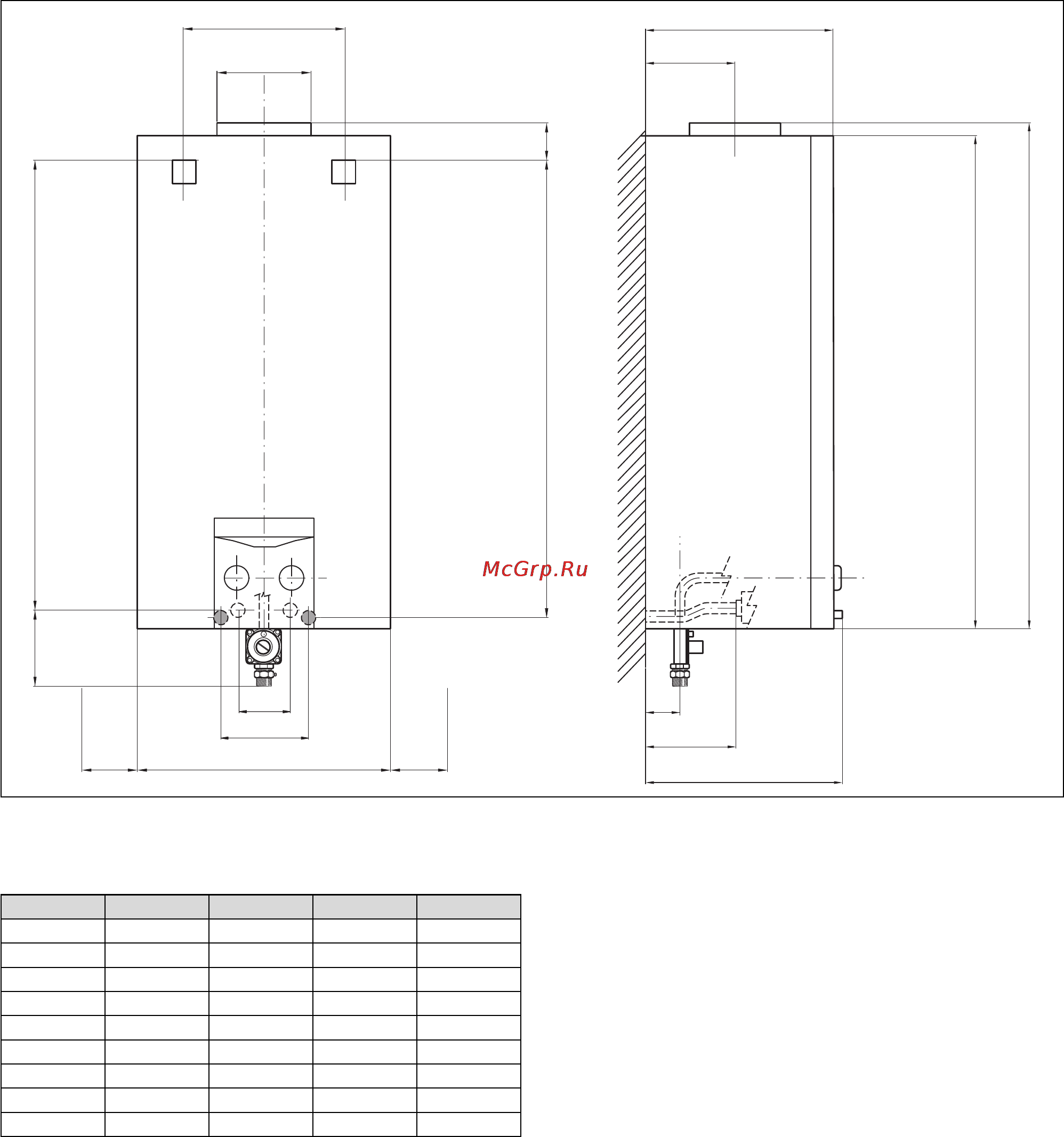

Рис. 4.3 Размеры водонагревателя atmoMAG 14-0/0 RXZ для
природного газа
Размер мм Размер мм
A 224 J 350
B
∅ 130
K 259
C64 L 124
D 631 M 680
E 621 N 695
F 152 O 50
G70 P 125
H120 Q272
I мин. 20
Монтаж 4
