Vaillant ATMOMAG EXCLUSIV RXZ [18/28] Монтаж

8 Руководство по монтажу atmoMAG

4.5 Монтаж устройства

Указание!

В транспортном положении вращающиеся ручки не

установлены.

4.5.1 Снятие и установка кожуха устройства

Для монтажа и технического обслуживания водонагревателя Вы

должны снять кожух устройства, а после окончания работ

установить его на место.

Снятие кожуха

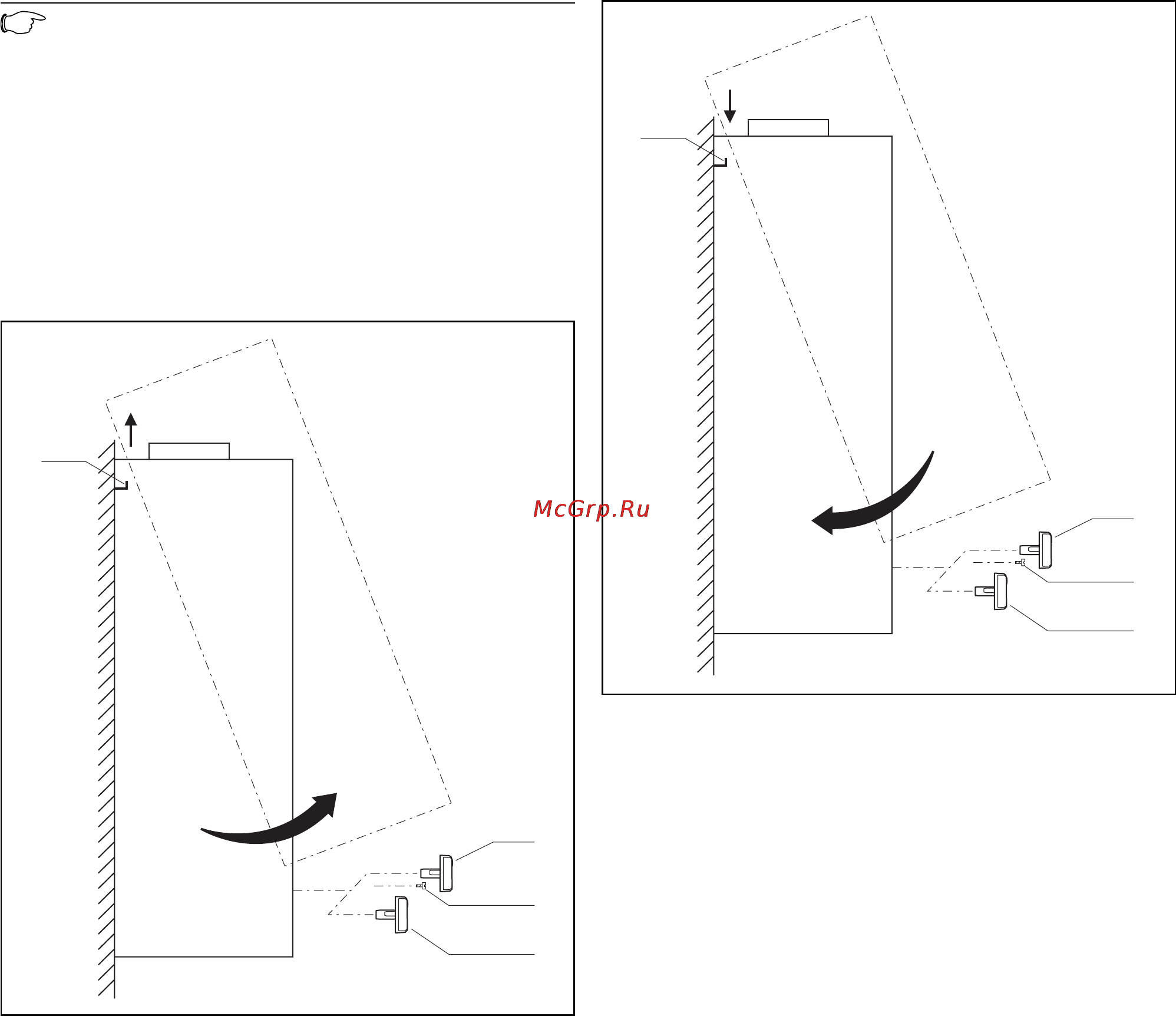

Рис. 4.4 Снятие кожуха

• Снимите ручку терморегулятора (1) со шпинделя и ручку

регулятора мощности (10).

• Вывинтите винт (13), находящийся под ручкой

терморегулятора.

• Потяните кожух на себя и вытащите его через верх, сняв

с обоих держателей (14).

Установка кожуха

Рис. 4.5 Установка кожуха

• Установите кожух сверху в оба держателя (14) и прижмите

его к задней стенке. Следите за тем, чтобы обе планки вошли

в вырезы кожуха.

• Ввинтите на место винт (13), находящийся под ручкой

терморегулятора.

• Установите на место ручку регулятора мощности (10) и ручку

терморегулятора (1).

4.5.2 Монтаж устройства

• Определите место установки, см. раздел 4.2 «Требования

к месту установки».

• Для подвески устройства используйте, в зависимости от

местных условий, вырезы или отверстия в задней стенке

устройства.

• Просверлите отверстия для крепежных винтов соответственно

размерам, указанным на рисунке в разделе 4.4 «Размеры».

• Для крепления устройства можно использовать анкерные

болты, крюки, винты или болты с резьбой.

• Закрепите заднюю стенку устройства на стене, используя для

этого подходящий крепежный материал.

4 Монтаж
