12 Руководство по монтажу atmoMAG
Если отклонения превышают указанные предельные значения:
1
2
3

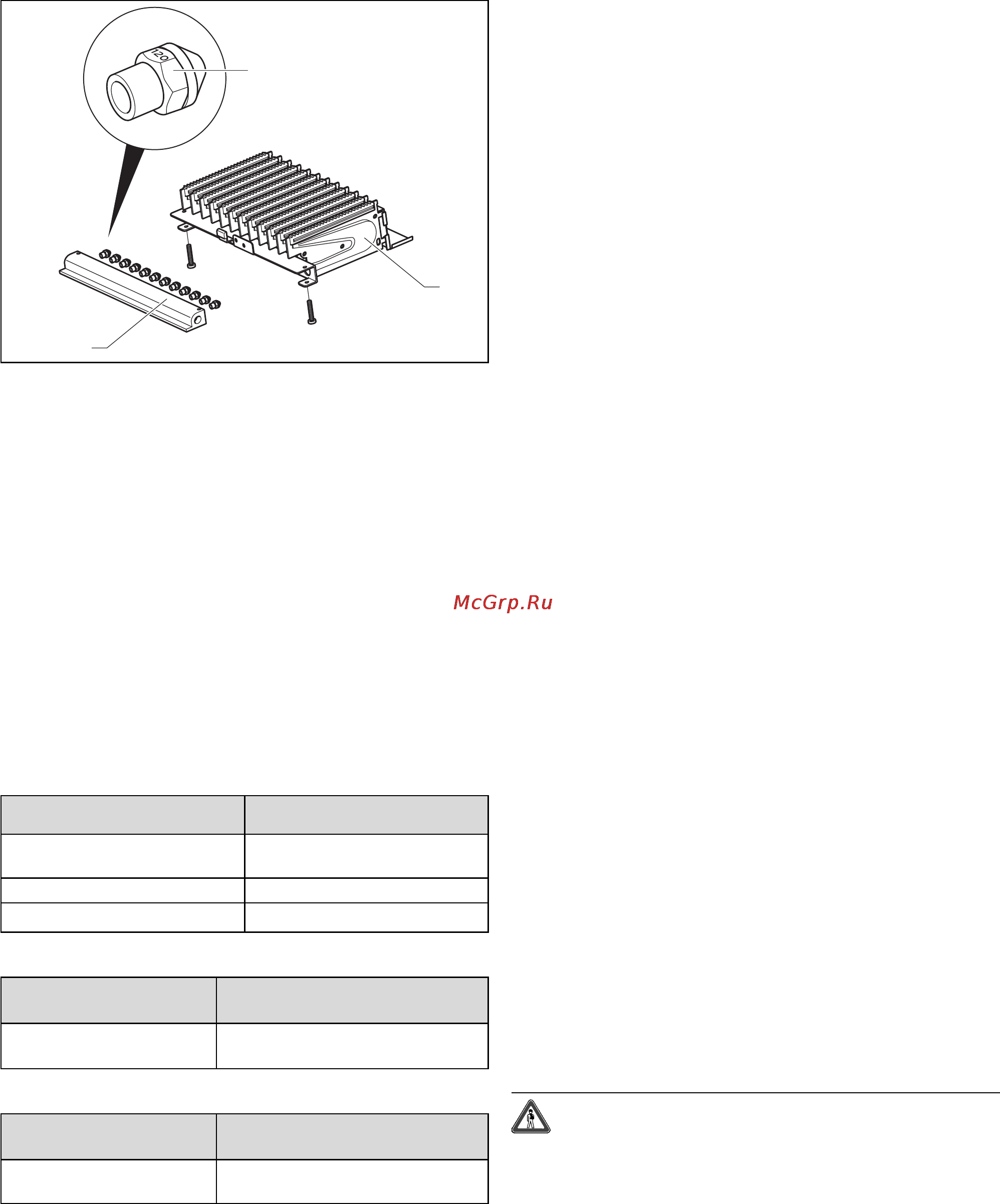

Рис. 6.6 Маркировка сопла
Пояснения к рис. 6.6
1 Сопло горелки
2 Горелка
3 Коллектор
• Проверьте, используются ли правильные сопла. Для этого
сравните маркировку на установленных соплах с данными
в таблице 10. 2 «Параметры газа в отношении установленного
вида газа» в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».
• Если сопла не являются причиной отклонения, обратитесь
в гарантийно-консультационную службу. Запрещается вводить
устройство в эксплуатацию.
• Выключите устройство.
6.2 Таблицы настройки газовой арматуры
Исполнение устройства для: Природный газ
Обозначение на фирменной
табличке
2H
G 20 – 13 mbar
Заводская настройка G 20
Маркировка сопел горелки 145
Табл. 6.2 Заводская настройка газовой арматуры
Группа газов Расход газа при номинальной
тепловой нагрузке в л/мин
Природный газ 2H
G 20 49,6
Табл. 6.3 Расход газа
Группа газов Давление на соплах при
номинальной тепловой нагрузке, мбар
Природный газ 2H
G 20 5,9
Табл. 6.4 Давление на соплах
6.3 Контроль функционирования устройства
• Проверьте работу устройства, как это описано в руководстве
по эксплуатации.
• Удостоверьтесь в полной герметичности устройства (по газу и
воде).
• Удостоверьтесь в нормальном отводе продуктов сгорания
на предохранителе тяги, например, с помощью холодного
зеркала.
• Проверьте функционирование датчика опрокидывания тяги,
см. раздел 5.3.1 «Проверка функционирования датчика
опрокидывания тяги».
• Обязательно отметьте тип устройства и вид газа, с которым
эксплуатируется устройство, в паспорте изделия в соответствии
с таблицей 10.2 «Данные настройки в зависимости от вида
газа» в разделе 10 «Технические данные».
• Установите кожух на устройство.
6.4 Передача пользователю
Пользователь устройства должен быть проинструктирован об
обращении и функционировании газового проточного
водонагревателя.
• Ознакомьте пользователя с управлением устройства.
Передайте пользователю руководство по эксплуатации и
ответьте на его вопросы.
• Передайте пользователю на хранение все предназначенные
для него инструкции и документацию.
• Укажите пользователю на то, что Вы обозначили тип
устройства и вид газа, с которым эксплуатируется устройство,
в паспорте изделия Vaillant в соответствии с таблицей 10.2
«Данный настройки в зависимости от вида газа».
• Проинструктируйте пользователя о принятых мерах по
обеспечению подвода необходимого количества воздуха
для горения и нормального отвода продуктов сгорания.
При этом следует обратить внимание пользователя на то,
что запрещается вносить изменения, влияющие на работу
устройства.
• Укажите пользователю на правила по технике безопасности,
которые он должен строго соблюдать.
• Укажите пользователю на необходимость регулярного
проведения осмотров и технического обслуживания
устройства. Порекомендуйте ему заключить договор о
техническом обслуживании.
• Обратите внимание пользователя на то, что инструкции
должны оставаться вблизи водонагревателя.
• Обратите особое внимание пользователя на то, что изменения
в помещении разрешается выполнять только по согласованию
со специализированной организацией.
6.5 Переналадка на другой вид газа
Опасно!
Высокое содержание угарного газа из-за
неправильного сгорания опасно для жизни.
Переналадку устройства на другой вид газа
разрешается выполнять только с использованием
поставляемых с завода-изготовителя комплектов для
переналадки.
6 Ввод в эксплуатацию
