7.2.3 Демонтаж коллектора

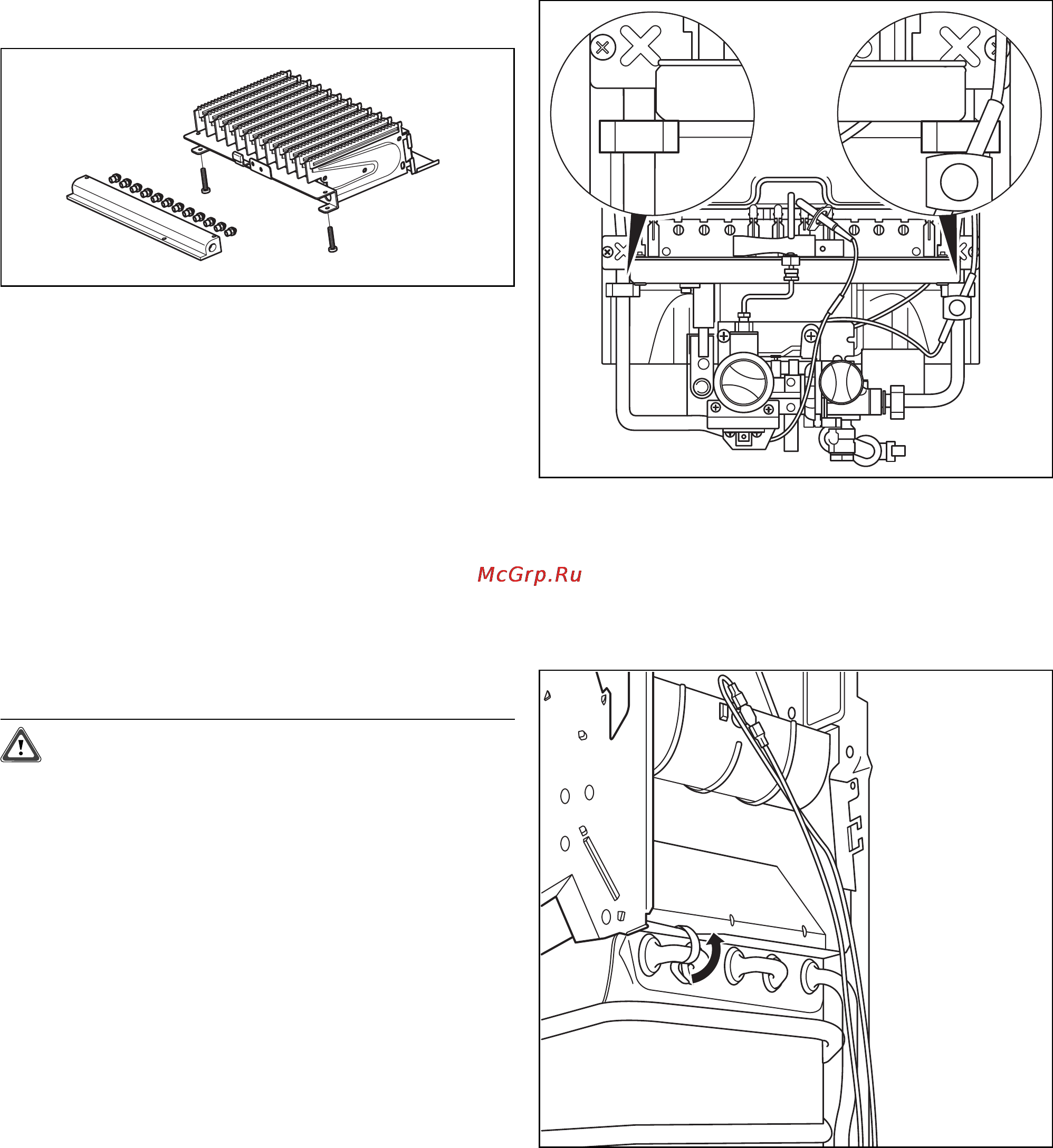

Рис. 7.3 Конструкция горелки

• Для демонтажа коллектора вывинтите два винта.

7.2.4 Очистка деталей горелки

• Возможно имеющиеся остаточные продукты сгорания (нагар)

удалите проволочной латунной щеткой. При необходимости,

очистить сопла, инжекторы, направляющие горелки и фильтр

запального газа мягкой кисточкой и продуть сжатым воздухом

(очистка от пыли и грязи). При сильном загрязнении горелки

промыть ее мыльным раствором, а затем проточной водой.

• Установите демонтированные ранее детали, действуя

в обратной последовательности.

7.3 Очистка и удаление накипи из теплообменника

Для очистки теплообменника вначале необходимо

демонтировать горелку, а затем теплообменник.

Внимание!

При монтаже и демонтаже теплообменника следите

за тем, чтобы не погнуть его.

Повреждения ведут к преждевременному износу

устройства.

Теплообменник закреплен только на трубопроводах подачи

(отвода) воды.

• Придерживайтесь указанной последовательности, т. к. хомуты

фиксируют резьбовые втулки.

Рис. 7.4 Патрубки подачи и отвода воды на теплообменнике

• Отпустите накидные гайки на трубопроводе отвода горячей

воды и трубопроводе подачи холодной воды.

• Отпустите самонарезающие винты хомутов, которыми

трубопроводы подачи и отвода горячей воды закреплены

на задней стенке.

Рис. 7.5 Демонтаж теплообменника

• Отпустите зажимы, которыми теплообменник закреплен на

предохранителе тяги.

• Потяните теплообменник на себя, а затем вверх, и вытащите

его.

При незначительном загрязнении:

• Промойте пластины теплообменника тонкой, сильной струей

воды.
