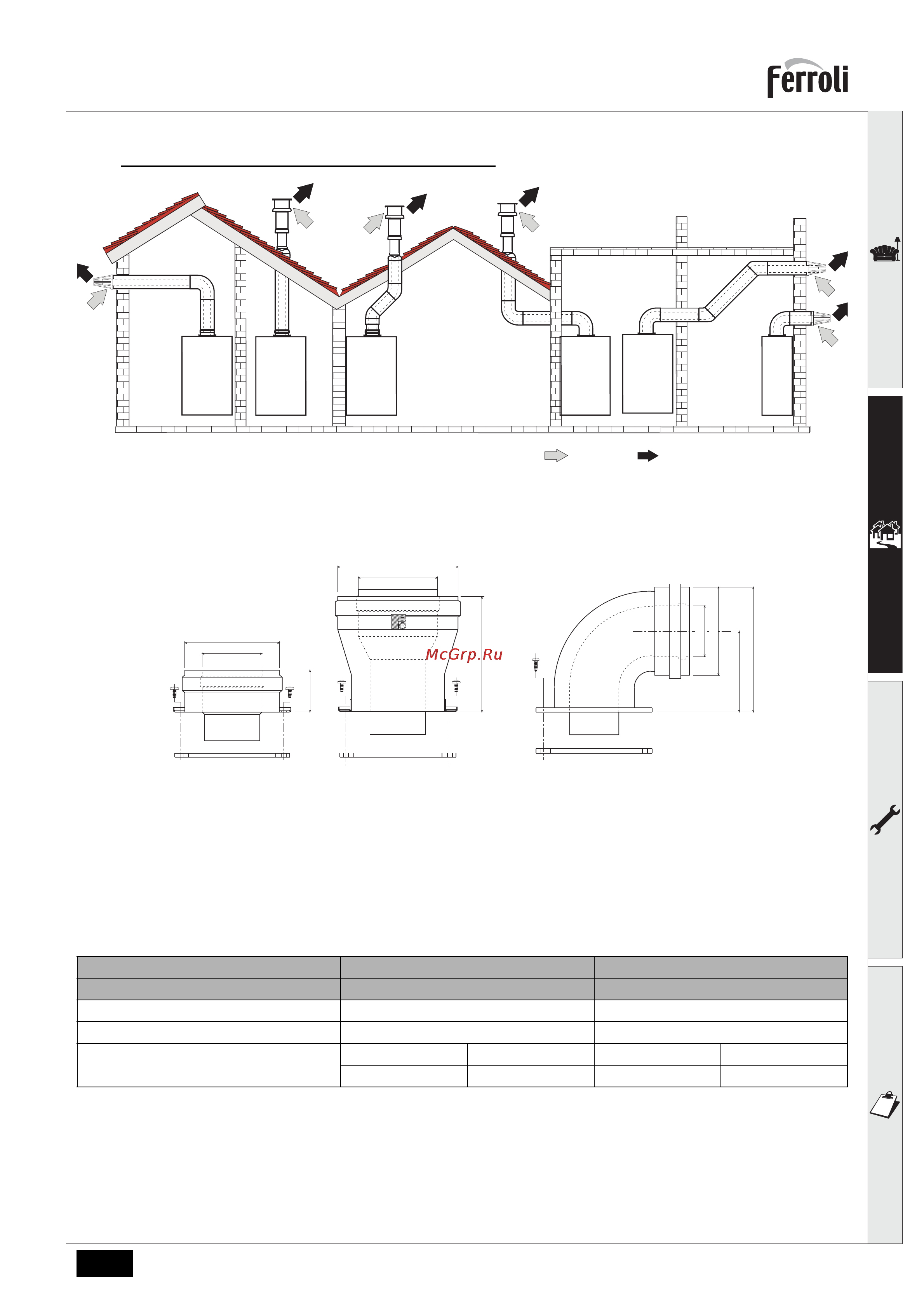

ООМкесИ Е 32 ГеггоН Присоединение с помощью коаксиальных труб рис 16 Примеры подсоединения с помощью коаксиальных труб Воздух Продукты сгорания Для коаксиального подсоединения установите на агрегате один из следующих соединительных элементов Отверстия в стене для крепления котла следует выполнять в соответствии с указаниями в вег 4 1 Горизонтальные участки труб для удаления дымовых газов должны иметь наклон наружу во избежание стекания образующегося конденсата в котел 010007X0 рис 17 Исходные элементы для коаксиальных воздуховодов Перед тем как приступать к выполнению монтажа проверьте по таблица 2 правильность используемой диафрагмы и непревышение максимально допустимой длины имея в виду что каждое коаксиальное колено приводит к ее уменьшению указанному в таблице Например воздуховод диам 60 100 состоящей из колена 90 и горизонтального участка длиной 1 метр имеет эквивалентную длину равную 2 м Таблица 2 Диафрагмы для коаксиальных воздуховодов Коаксиальный 60 100 Коаксиальный 80 125 4м 10 м Максимально допустимая длина Коэффициент уменьшения для колен 90 1м 0 5 м Коэффициент уменьшения для колен 45 0 5 м 0 25 м Используемая диафрагма ни 0 2 м диам 47 0 3м диам 47 2 4м Без диафрагмы 3 10 м Без диафрагмы сой 35400680 03 2008 Яеу 01 93
