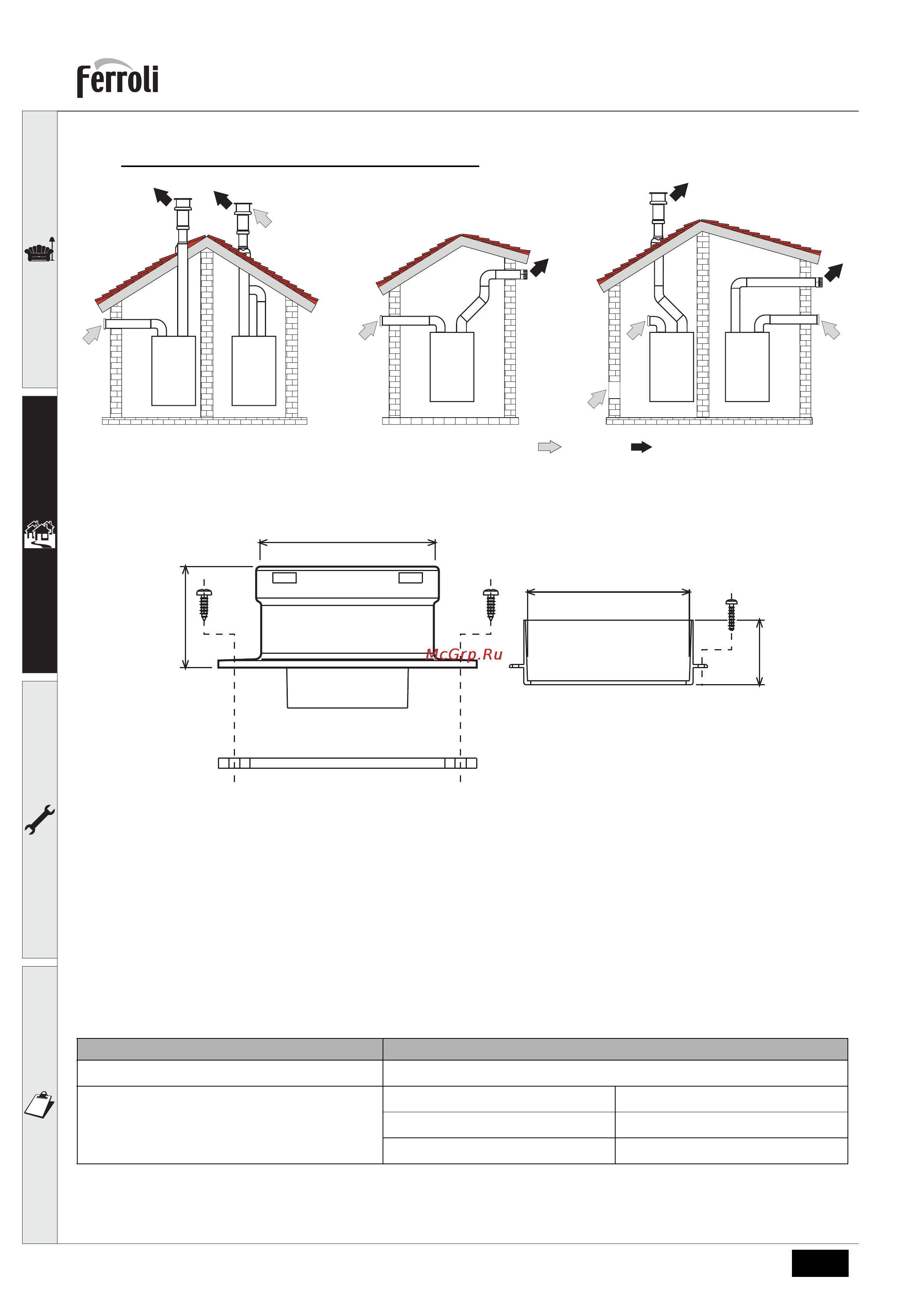

DOMItech F 32 Ferrol Присоединение с помощью раздельных труб рис 18 Примеры подсоединения с помощью раздельных труб С Воздух Продукты сгорания Для подсоединения с помощью раздельных труб установите на агрегате следующий соединительный элемент рис 19 Соединительный элемент для раздельных труб Перед тем как приступать к выполнению монтажа проверьте правильность используемой диафрагмы и непревышение максимально допустимой длины используя для этого простой расчет 1 Окончательно определите схему прокладки раздельных воздуховодов включая аксессуары и выходные терминалы 2 В соответствии с таблица 4 определите потери в м эк эквивалентных метрах на кажД м компоненте в зависимости от его расположения 3 Проверьте чтобы полная сумма потерь была меньше или равной максимально допустимой величине указанной в таблица 3 Таблица 3 Диафрагмы для раздельных воздуховодов Раздельные воздуховоды Максимально допустимая длина Используемая диафрагма 94 80 м эк 0 15мэк диам 47 15 30 м эк диам 50 30 45 м эк Без диафрагмы cod 3540L680 03 2008 Rev 01 RU
