Руководство по эксплуатации ПГ 56.00.000 РЭ
12
Ïàíåëü óïðàâëåíèÿ
В данном руководстве дается описание всех функций и элементов ком
фортности, символы которых могут присутствовать на панели управления
плиты. Для Вашей плиты перечень элементов комфортности можно изу
чить по таблице на обложке настоящего руководства.
1. Рукоятка управления крана горелки стола.
2. Кнопка включения подсветки духовки (для модели 140809, 14 кнопка
включения подсветки духовки и электронного индикатора температуры) и элек
тровертела.
3. Кнопка электророзжига.
4. Рукоятка управления терморегулятора горелок духовки.
5. Электронный индикатор температуры.
6. Рукоятка управления крана горелки духовки.
7. Табло электронного таймера.
8. Кнопка «
» включения электронного таймера.
9. Кнопки «+» и «», управления электронным таймером.
Примечание.
Вместо поз. 7, 8, 9 может быть установлена рукоятка механического тайме
ра (не показана).

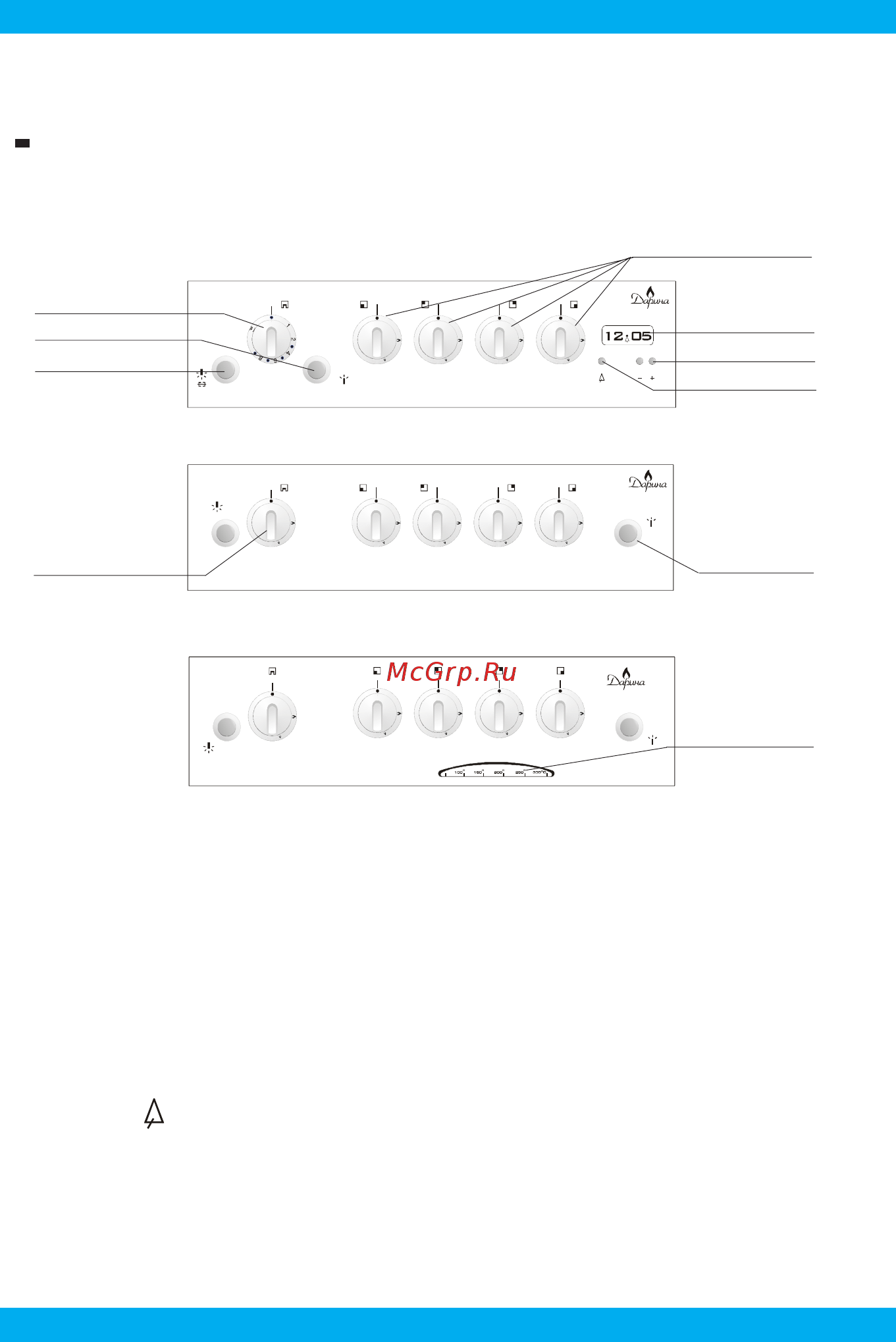

Рис. 7. Панель плиты с терморегулятором
Рис. 8. Панель плиты с обычным краном духовки
Рис. 9. Панель плиты с электронным индикатором температуры
ÏÀÍÅËÜ ÓÏÐÀÂËÅÍÈß
1
7
9
8
4
3
2
6
3
5
