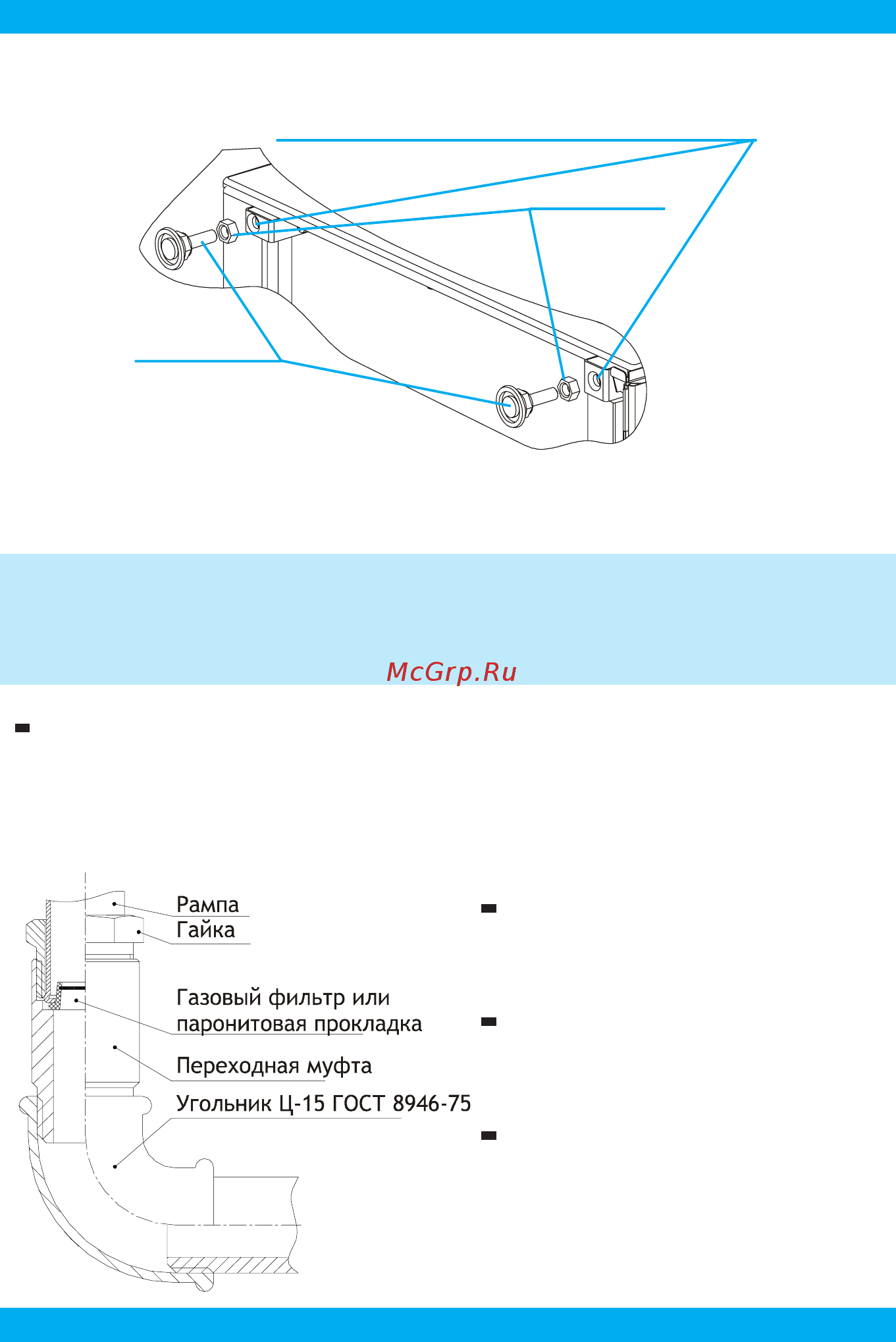

Руководство по эксплуатации ПГ 56.00.000 РЭ
!
Рис.1
ÓÑÒÀÍÎÂÊÀ, ÏÎÄÑÎÅÄÈÍÅÍÈÅ
6
Рис.2
Рис. 1
Контргайка
Места для установки регулируемых опор
Опора
Места для установки регулируемых опор (Вид снизу)
Ïîäñîåäèíåíèå
Подключение плиты к газовой коммуникации произ
водится с правой стороны. Подключение газа воз
можно с помощью как жесткой, так и гибкой подвод
ки.
При подключении плиты, для создания герметичности следует между рам
пой и подводкой для газа установить паронитовую прокладку. Для плит мо
дели 1408, 05, 07, 14, 17 вместо паронитовой прокладки устанавлива
ется газовый фильтр.
ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ
Перед подключением еще раз
убедитесь, что давление газа в
сети соответствует указанному в
паспорте и на табличке плиты.
Подсоединение плиты к газово
му стояку или баллону следует про
водить в соответствии с местными
стандартами.
Плита имеет присоединительную
резьбу G1/2".
Жесткое подсоединение к газово
му стояку (Рис. 2 ) производится
c помощью переходной муфты.
