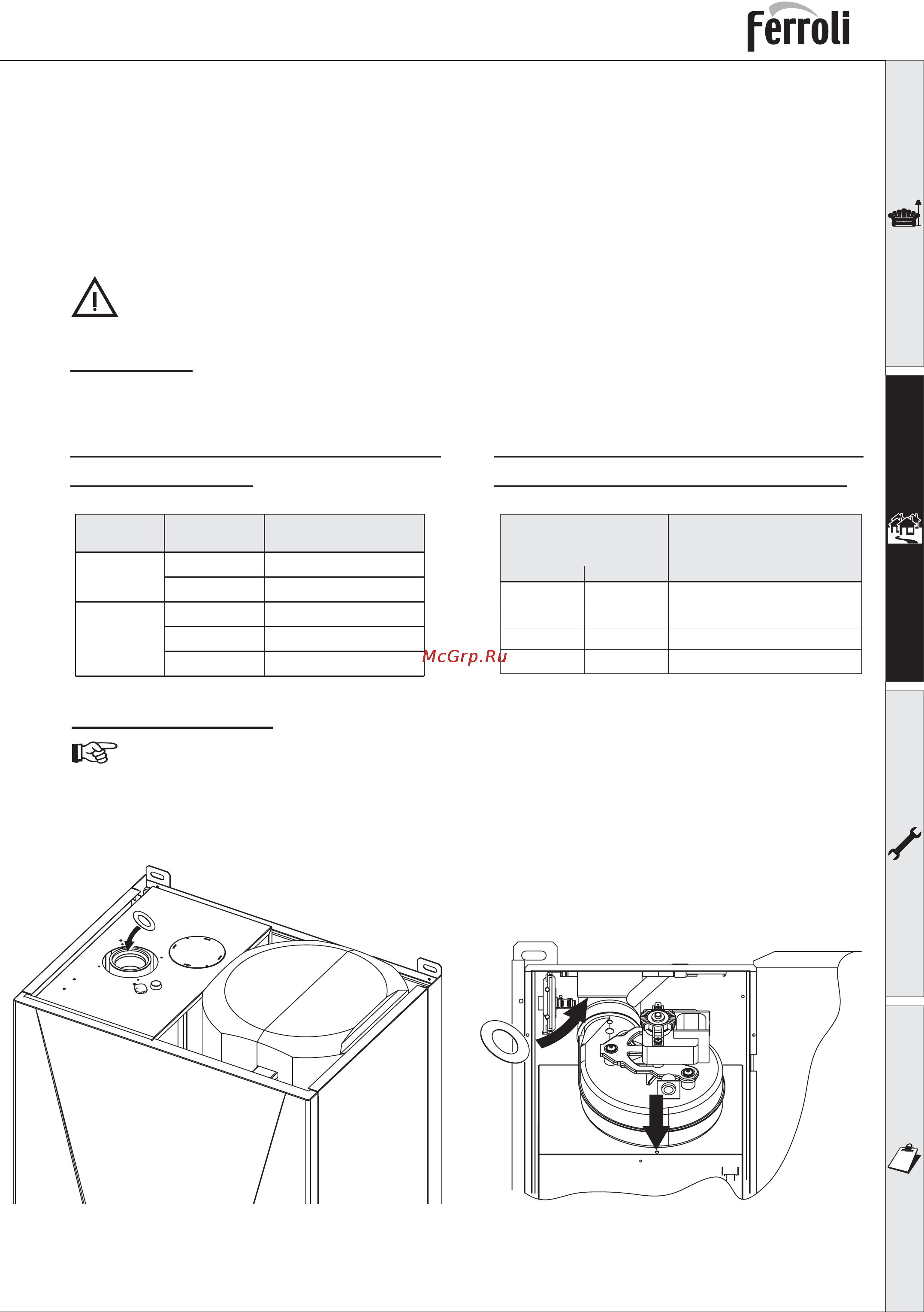

ferroli New Elite 60 F 30 2 6 Воздуховоды Настоящий агрегат относится к котлам типа С сзакрытой камерой и принудительной тягой Патрубки для входа воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно вытяжных систем указанных ниже Прежде чем приступить к установке котла необходимо проверить чтобы длина воздуховодов не превышала допустимые размеры руководствуясь нижеприведенными таблицами и методами расчета При установке должны быть соблюдены действующие местные нормы и правила Данный агрегат типа С должен устанавливаться с использованием воздуховодов притока воздуха и удаления продуктов сгорания поставленных компанией FERROLI S p A в соответствии со стандартом UNI CIG 7129 92 Неиспользование вышеуказанных элементов вызывает автоматическое аннулирование гарантии и всякой ответственности фирмы FERROLI S p A Диафрагмы Для обеспечения правильной работы котла необходимо использовать поставляемые аппаратом диафрагмы соблюдая приведенные в нижеследующих таблицах указания в комплекте Выбор диафрагмы при использовании Выбор диафрагмы при использовании коаксиальных труб при использовании раздельных труб Тип Коаксиальный 60 100 Коаксиальный 80 125 Длина до Используемая диафрагма 1 колено 1 м 45 мм 1 колено 3 м Без диафрагмы Длина трубы в метрах выраженная в эквивалентных метрах воздуха Мин Используемая диафрагма Макс 0м 10 м 45 мм 1 колено 3 м 45 мм 10 м 30 м 47 мм 1 колено 4 м Без диафрагмы 30 м 40 м 50 мм Без диафрагмы 40 м 45 м Без диафрагмы 1 колено 5 м с Замена диафрагмы гНЗР На поставляемых котлах установлена штатная диафрагма диам 45 Перед установкой воздуховода удален ия продуктов сгорания необходимо проверить наличие надлежащей диафрагмы если требуется ее применение а также правильностьееустановки рис 8 При установленном котле для замены диафрагмы необходимо демонтировать узел вентилятора рис 9 рис 8 рис 9 89
