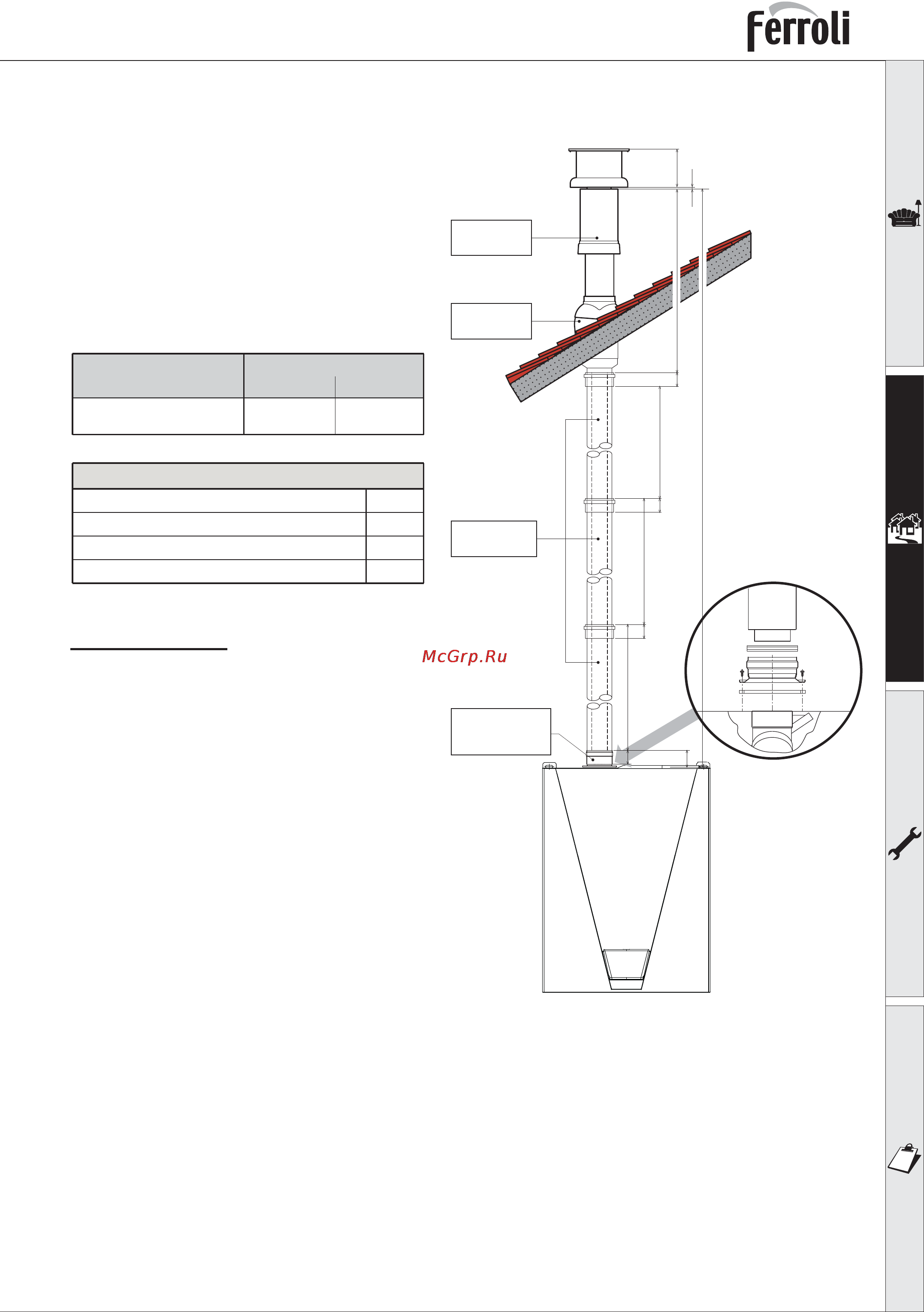

реггои New Е1 Не 60 Р 30 Полная длина коаксиального воздуховода в погонных метрах не должна превышать максимальных величин указанных в нижеприведенной таблице с учетом того что каждое колено приводит к уменьшению допустимой длины согласно таблице Например воздуховод 0 60 100 состоящий из 1 колена с углом 90 1 метра горизонтальной трубы 2 колен с углом 45 и 1 метра горизонтальной трубы имеет полную длину эквивалентную 4 метрам диам мм 60 100 Максимально допустимая длина воздуховодов Вертикальный выход диам мм 80 125 4м 5м Коэффициенты уменьшения макс допустимой общей длины воздуховодов для колен Коаксиальное колено с углом 90 диам 60 100 мм 1м Коаксиальное колено с углом 45 диам 60 100 мм 0 5 м Коаксиальное колено с углом 90 диам 80 125 мм 0 5 м Коаксиальное колено с углом 45 диам 80 125 мм 0 25 м Для установки 1 Определите место установки агрегата 2 Выполните отверстие в стене для воздуховода для притока воздуха и удаления продуктов сгорания по размерам указанным на рисунках с учетом того что горизонтальные участки труб должны иметь наклон вниз около 3 мм на погонный метр во избежание попадания в котел дождевой воды 3 Выполните отверстие диаметром на 10 20 мм больше номинального диаметра используемой коаксиальной трубы для облегчения установки 4 При необходимости обрежьте конец воздуховода имея в виду что труба должна выступать из стены на 10 60 мм рис 10а и 10Ь Удалите образовавшиеся при резке заусенцы 5 Подсоедините воздуховоды к котлу проложивдолжным образом необходимые прокладки и установите уплотнительные манжеты в местах касания со стеной рис 10с 91
