13
2.3 Гидравлические подключения
Расчет требуемой тепловой мощности котла производится предварительно исходя из потребности
здания в тепле, рассчитываемой по действующим нормам. Для обеспечения хорошего функциониро-
вания и продолжительного срока службы котла гидравлическая система должна иметь соответствующие
размеры и включать в себя принадлежности, необходимые для правильной работы и бесперебойного
тока воды.
В случаях, когда трубы подачи воды
в систему отопления и "обратки" проложены таким образом, что в
некоторых местах могут образоваться воздушные пузыри, целесообразно установить в этих местах
автоматические воздухоотводчики. Кроме того, в самой нижней точке системы следует установить
сливной кран для обеспечения возможности полного слива воды из нее.
Если котел установлен ниже уровня системы, рекомендуется установить запорный кран
для предотвра-
щения естественной циркуляции воды в системе.
Рекомендуется, чтобы разность температур воды в прямом и обратном трубопроводах не превышала
20 0С.
Не используйте трубы гидравлической системы для заземления электроустановок.
Перед монтажом тщательно промойте все трубы
системы для удаления остаточных загрязнений
или посторонних включений, которые могут
помешать правильной работе агрегата.
Выполните подключения к
соответствующим
точкам подсоединений, как показано на рис. 7.
Условные обозначения
1 Подача воды в систему отопления, диам. 3/4"
2 Выход горячей воды для ГВС, диам. 1/2"
3 Подача газа, диам. 1/2"
4 Вход холодной воды для ГВС, диам. 1/2"
5 Возврат из системы отопления, 3/4"
Рекомендуется установить между котлом и системой отопления отсечные клапаны, которые
позволили бы в случае необходимости изолировать котел от системы.
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или
с канализацией во избежание попадания воды на пол в случае срабатывании клапана при
превышении давления в отопительной системе. В противном случае изготовитель котла
не
несет никакой ответственности за затопление помещения при срабатывании предохрани-
тельного клапана.
Соединения следует выполнять так, чтобы трубы, находящиеся внутри котла, не подвергались
механическим нагрузкам.
В случае установки клапана также и на контуре ГВС (если таковой предусмотрен), необходимо
установить предохранительный клапан между котлом и самим контуром.

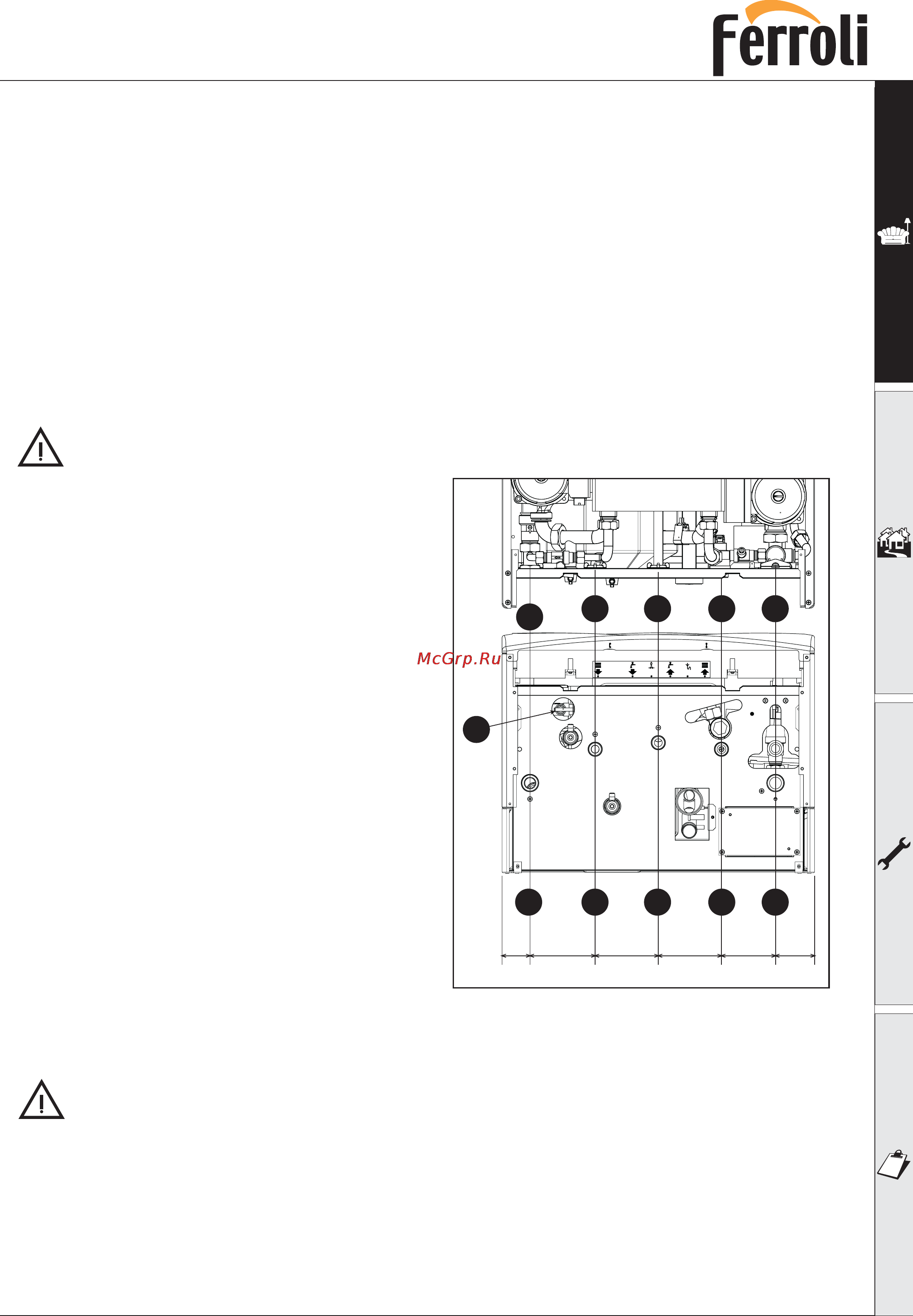

Рис. 7
43 100 97 97 83 60
1 2 3 4 5
6
1
2 3 4 5
6 Кран для заполнения
ECONCEPT 15-25 А
