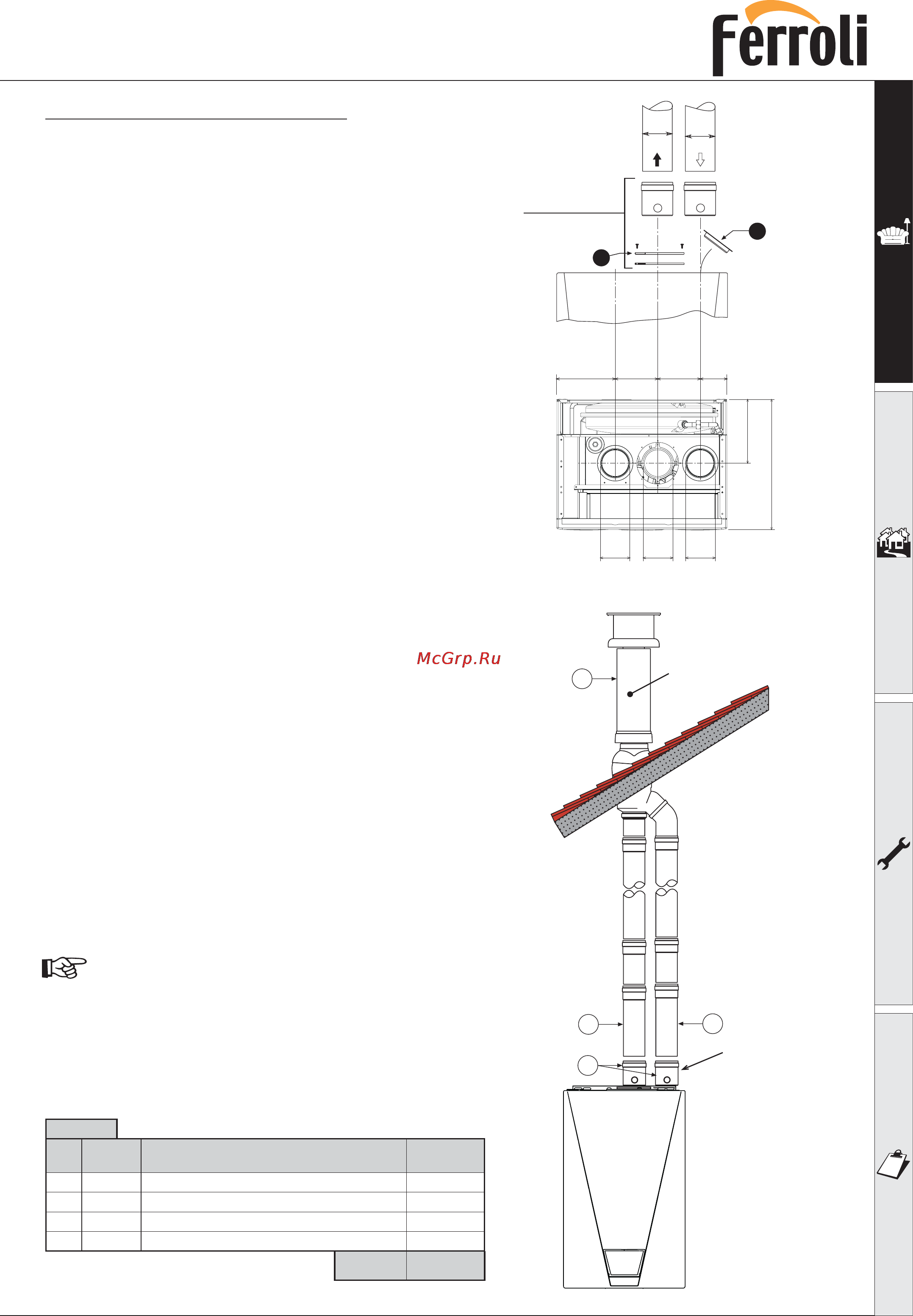

Ferroli ECONCEPT 15-25A [21/35] Присоединение с помощью раздельных труб
![Ferroli ECONCEPT 15-25A [21/35] Присоединение с помощью раздельных труб](/views2/1072388/page21/bg15.png)
21
Вертикальный воздуховод
Вертикальный конечный элемент
Вертикальный дымоход
Рис. 12
Рис. 13
Присоединение с помощью раздельных труб
Котел может также подключаться к раздельно
проходящим воздухо- и дымоводам, которые
выводятся через стену или на кровлю, как
показано на рис. 12-13. По отдельной заявке
можно приобрести различные фасонные элементы
для реализации самых разнообразных решений.
Наиболее часто используемые элементы указаны
в таблицах.
Для того, чтобы удостовериться, что общая длина
трубопроводов не будет превышать
предельно
допустимых значений, необходимо перед монтажом
сделать простой расчет:
1. Для каждого фасонного элемента приведено
значение потери напора в воздушных
эквивалент-метрах (см. табл. 4 и 5), которое
зависит от места установки самого элемента
(на всасывании воздуха или на выбросе дымовых
газов, в вертикальном или горизонтальном
положении).
Потеря напора измеряется в "воздушных
эквивалент-метрах", поскольку рассчитана на
основе величины потери напора на одном метре
аспирационного воздуховода, которая принимается
равной единице. Например, потеря напора в
колене под 90° диаметром 80 мм, установленном
в контуре дымоудаления, составит 2,5 воздушных
эквивалент-метра, т.е. равняется потери напора
в 2,5 п.м. аспирационного воздуховода.
2. После того, как трасса прокладки раздельных
трубопроводов
полностью определена, следует
просуммировать потерю напора в эквивалент-
метрах всех используемых элементов.
3. Полученная в результате совокупная потеря напора
не должна превышать 75 эквивалент-метров, т.е.
предельного значения для данной модели котла.
Если же потеря напора в проектируемой системе
воздухо- и дымоводов превышает максимально
допустимые значения, на нескольких отрезках
трассы
рекомендуется применить трубы
большего диаметра.
1
2
3
4
21
25
1
2
Набор фасонных элементов (1KWMR54A)
33,6 м
25,0 м
12,0 м
0,6 м
71,2 м
Поз.
Кол-во
элементов
Наименование
Эквивалент-
ные потери
Tаблица 3
Итого:
2
1
180
367
80 84 80
165 120 120 75
Ø
Ø
80
80
Воздух
Газы
Снять
заглушку
Набор код
1KWMR54A
1
3
4
2
1KWMA84U
1KWMA70W
Ø
80 мм
Ø
80 мм
ECONCEPT 15-25 А
