9
Если к котлу присоединен пульт дистанционного управления (в комплект поставки не
включен), описанные выше регулировки (установка температура в системе отопления
и системе ГВС, выбор и корректировка кривой погодозависимого регулирования)
могут выполняться только с такого пульта управления. Меню пользователя на пульте
управления котла в таком случае отключается, остается активной только функция
отображения.
Плавающая температура
ППри наличии датчика температуры наружного воздуха (в комплект поставки не входит),
система управления котла работает в режиме "плавающей температуры". В этом режиме
температура системы отопления регулируется с учетом погодных условий снаружи помещения.
Это дает возможность обеспечить максимум комфорта в течение всего года и при этом
избежать ненужных расходов. Это означает, что
при увеличении температуры наружного
воздуха температура в подающем контуре системы отопления уменьшается, следуя
определенной кривой "погодозависимого регулирования".
При работе в "плавающем режиме" температура в подающем контуре системе отопления
никогда не превысит значение, установленное ручкой регулировки отопления. Поэтому
рекомендуется устанавливать максимальное значение, чтобы дать возможность системе
выполнять регулирование по всему полезному
диапазону мощности котла.
Регулировки должны выполняться квалифицированными специалистами во время монтажа
котла. В любом случае у пользователя всегда остается возможность вносить изменения на
свое усмотрение.
Кривая погодозависимого регулирования и ее корректировка
Если нажать один раз кнопку "M", на дисплее отображается кривая погодозависимого
регулирования (от 1 до 10). Корректировка кривой производится с помощью кнопок "+" и "-".
При повторном нажатии кнопки "M" включается функция параллельного смещения кривых.
Для этого используются кнопки "+" и "-".
Функция корректировки параллельных кривых отключается еще одним нажатием кнопки "М".
Если фактическая температура в помещении ниже заданной
, рекомендуется выбрать
следующую по порядковой нумерации кривую и наоборот. Регулировку в большую или
меньшую сторону рекомендуется производить постепенно, на одну единицу за один раз, и про-
верять при этом, как изменяется температура в помещении в результате такой корректировки.

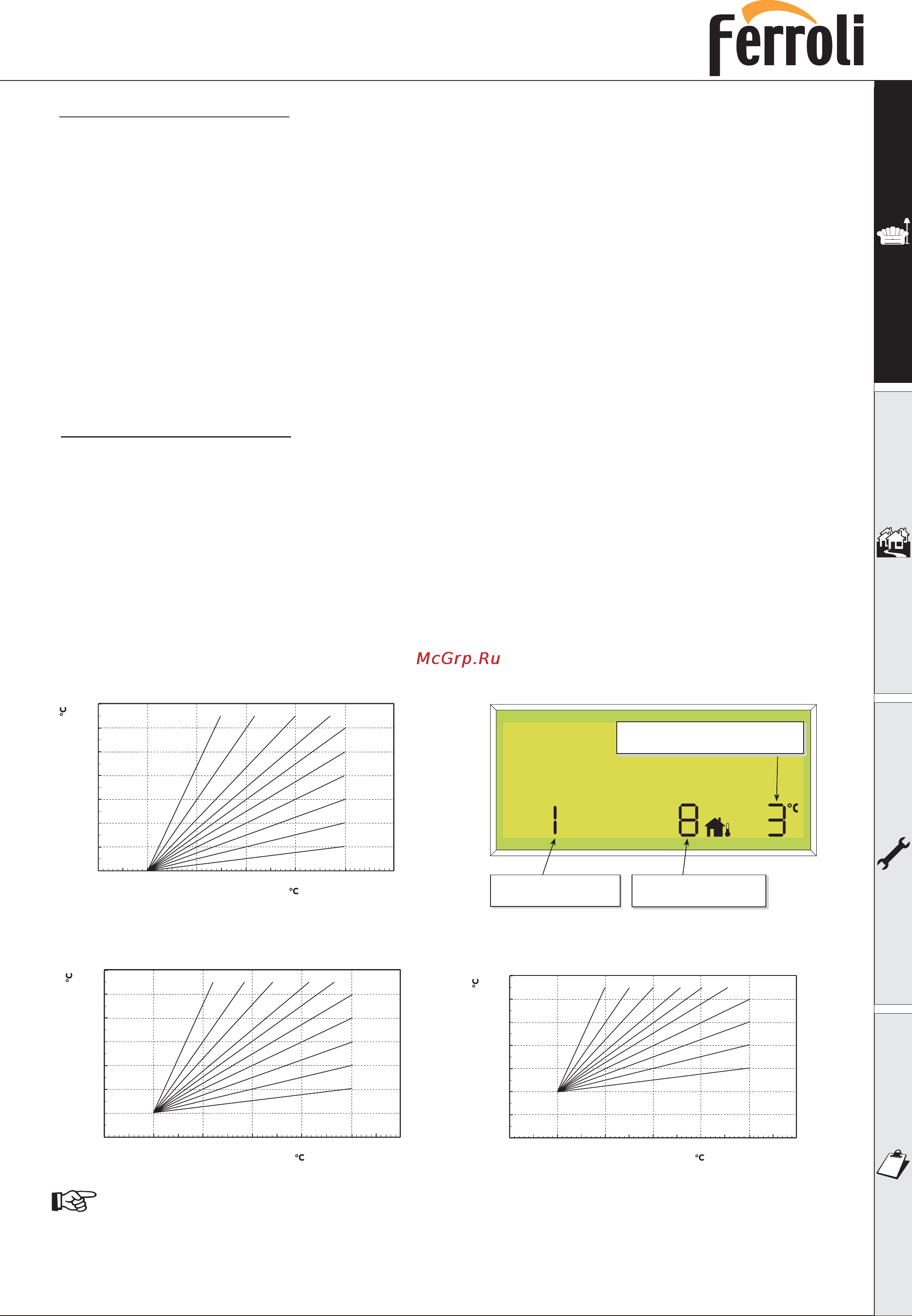

Рис. 2
Кривые погодозависимого регулирования
Пример параллельного смещения кривых
Номер кривой
1= Параметр
Наружная температура
Состояние дисплея
Температура подачи воды
Температура наружного воздуха
Температура наружного воздуха Температура наружного воздуха
Температура подачи воды
Температура подачи воды
10
9
8
7
6
5
4
3
2
1
910
8
7
6
5
4
3
2
1
9
10
8
7
6
5
4
3
2
1
20
10
0 -10
-20
20
10
0 -10
-20
20
10
0 -10
-20
20
30
40
50
60
70
80
90
20
30
40
50
60
70
80
90
20
30
40
50
60
70
80
90
ECONCEPT 15-25 А
