20
Выход вверх
Монтаж:
1. Определить место установки котла.
2. Проделать отверстие в стене для
выпуска воздухо- дымовода, как
показано на рисунках.
3. Проделать отверстие в стене. Для
облегчения монтажа дымохода размер
отверстия должен превышать номинальный
диаметр коаксиального трубопровода
на 10…20 мм.
4. В случае необходимости обрезать трубу так,
чтобы конец выходящей наружу трубы
отстоял от стены
на 10…60 мм ( рис. 11a и 11b).
После обрезки трубы убрать заусенцы.
5. Присоединить трубопровод к котлу,
установить требуемые уплотнительные
прокладки и герметизировать места прохода
через стену специальными накладками.

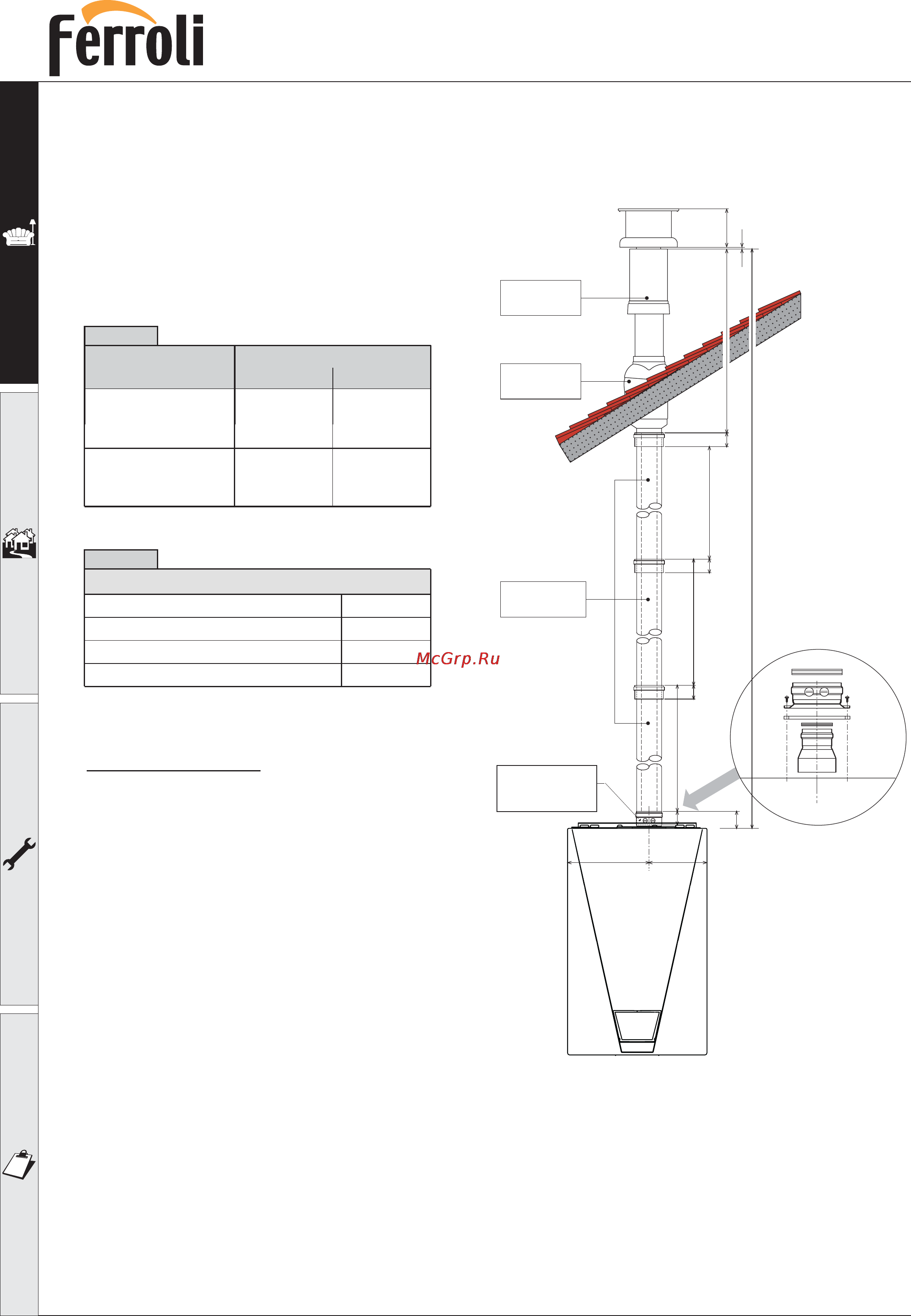

Рис. 11c
Общая длина коаксиального трубопровода в погонных
метрах не должна превышать максимально допустимых
величин, приведенных в таблице ниже. При расчете
следует учитывать, что каждый использованный
фасонный элемент равноценен уменьшению длины на
указанную величину. Например, общая длина
трубопровода D = 60/100 мм, в котором было
использовано 1 колено под 90° + горизонтальный
отрезок длиной 1 метр + 2 отвода под 45° +
горизонтальный отрезок длиной
+1 метр будет
равняться 4 метрам.
Поправка длины при использовании колена
Колено соосное 90
°
- Ø 60/100 мм
1 м
0,5 м
0,5 м
0,25 м
Ø мм
60/100
Ø мм
80/125
Tаблица 2а
Tаблица 2б
Отвод соосный 45
°
- Ø 60/100 мм
Колено соосное 90
°
- Ø 80/125 мм
Отвод соосный 45
°
- Ø 80/125 мм
Максимально допусти-
мая длина воздухо-
дымоводов
(по горизонтали)
4 м
12 м
Максимально допусти-
мая длина воздухо-
дымоводов
(по вертикали)
5 м
12 м
950
50
68
95050
50 950
50
1000 125
10
285 195
не более 5 м 60/100
не более 12 м 80/125
Скошенная
накладка
1KWMA82U
Удлинительная
труба 60/100
1KWMA56U
Оголовок
кровельный
1KWMA83U
1KWMA71W
Концентрический
адаптер 60/100
1KWMA33K
ECONCEPT 15-25 А
