ATLAS D
97RU
cod. 3540I250 - 06/2007 (Rev. 00)
2.4 Подключение горелки
Жидкотопливное или газовое горелочное устройство с поддувом для герметичных топок может быть использовано, если его
рабочие характеристики соответствуют размерам топки котла и создаваемому в ней избыточному давлению. Выбор горелки
следует осуществлять на основании указаний изготовителя, с учетом рабочих параметров, расхода топлива и длины камеры
сгорания котла. Монтаж горелки должен осуществляться согласно инструкциям
изготовителя.
2.5 Электрические соединения
Подключение к сети электропитания
B
Электрическая безопасность аппарата обеспечивается только при его правильном подключении к контуру
заземления, отвечающему требованиям действующих норм техники безопасности. Эффективность контура
заземления и его соответствие нормам должны быть проверены квалифицированным персоналом. Изготовитель
не несет никакой ответственности за ущерб, могущий быть причиненным отсутствием заземления агрегата.
Удостоверьтесь также, что система электропитания соответствует максимальной потребляемой мощности
агрегата
, указанной на табличке номинальных данных.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шнуром типа "Y" без вилки.
Подключение к сети должно быть постоянным, причем между местом подключения к сети и котлом следует установить
двухполюсный размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, а также предохранители макс.
номиналом
3A. При подключении к сети важное значение имеет соблюдение полярности (фаза: коричневый провод /
нейтраль: синий провод / земля: желто-зеленый провод). При монтаже или замене сетевого шнура земляной провод должен
быть выполнен на 2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае повреждения сетевого шнура
выключите агрегат; обращайтесь для его замены исключительно к квалифицированным специалистам. В случае
замены сетевого шнура используйте исключительно кабель типа “HAR H05 VV-F” 3x0,75 мм2 с максимальным
внешним диаметром 8 мм.
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОНТАКТАМИ НЕ
ПОД НАПРЯЖЕНИЕМ. ПРИ ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной программой управления или таймера, не
следует запытывать их через размыкающие контакты. В зависимости от типа устройства
питание должен
подводиться напрямую от сети или от батареек.
Доступ к блоку зажимов
Отвинтите оба винта "A", расположенных в верхней части панели управления и демонтируйте крышку.

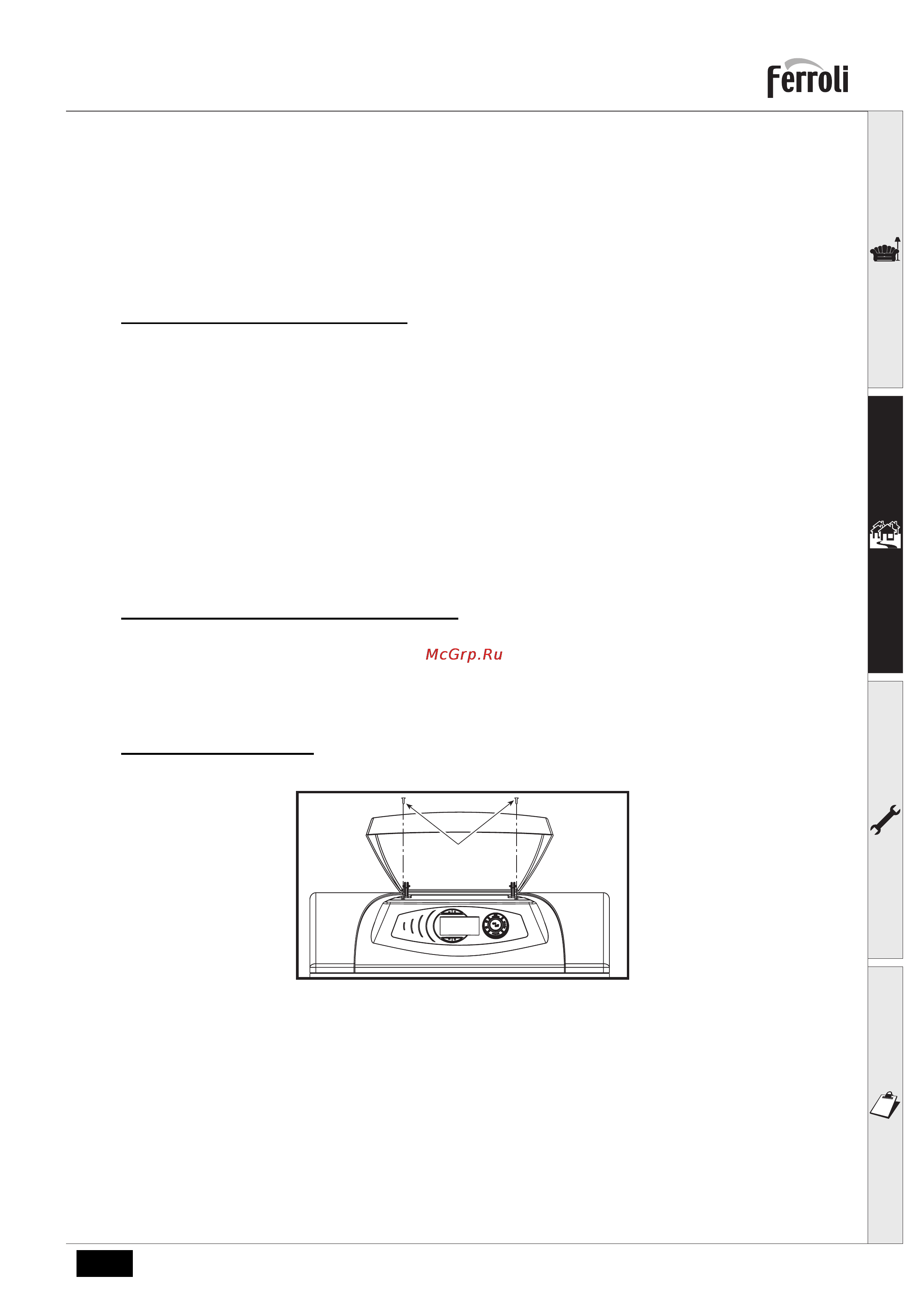

рис. 14 - Доступ к клеммной коробке котла
2.6 Подключение котла к дымоотводу
Аппарат должен быть подключен к дымоотводу, соответствующему действующим нормам. Дымовая труба, соединяющая
котел с дымоотводом должна быть изготовлена из материала, устойчивого к температуре и коррозии. Места соединения труб
должны быть надлежащим образом уплотнены, а для предотвращения образования конденсата дымоход рекомендуется
утеплять по всей его длине.
