ATLAS D
90 RU
cod. 3540I250 - 06/2007 (Rev. 00)
1. Инструкции по эксплуатации
1.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали котелFERROLI, имеющий самую современную конструкцию, выполненный по
передовым технологиям и отличающийся высокой надежностью и качеством. Просим Вас внимательно прочитать настоящее
руководство, т.к. в нем приводятся важные указания по безопасности установки, эксплуатации и технического обслуживания
агрегата.
ATLAS D Котел представляет собой тепловой генератор для
отопления и ГВС, в котором могут быть использованы
жидкотопливные или газовые горелочные устройства с поддувом. Корпус котла собран из чугунных элементов, соединенных
между собой двухконусными кольцами и стяжными болтами из стали. Контроль и управление котлом обеспечивает
микропроцессор с цифровым интерфейсом, предоставляющим передовые функции регулирования температуры.
1.2 Панель управления

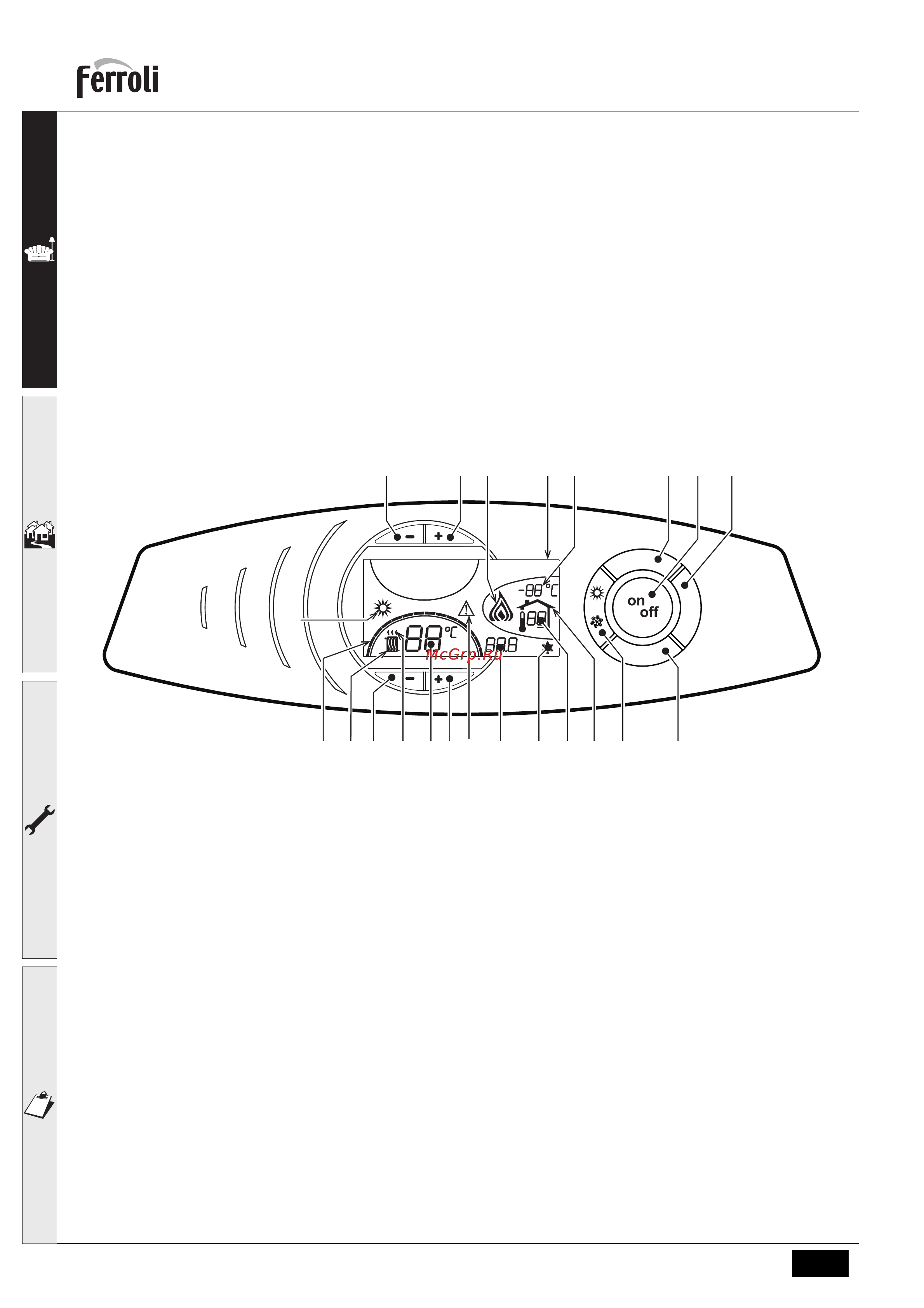

рис.1 - Панель управления
Обозначения
1 = Клавиша -
2 = Клавиша +
3 = Клавиша уменьшения задаваемой температуры в
системе отопления
4 = Клавиша увеличения задаваемой температуры в
системе отопления
5 = Дисплей
6 = Клавиша выбора режима Лето /Зима
7 = Не используется
8 = Клавиша Сброс
9 = Клавиша включения / выключения агрегата
10 = Клавиша меню "Плавающая температура"
16 = Индикация внешней температуры (при наличии
опционного внешнего датчика)
17 = Появляется при подключении внешнего датчика
или устройства ДУ
с таймером (опции)
18 = Температура воздуха в помещении (при наличии
опционного устройства ДУ с таймером)
19 = Символ "Пламя"
20 = Символ режима против оледенения
21 = Индикация давления в контуре отопления
22 = Индикация неисправности
23 = Задание / температура в системе отопления
24 = Символ отопления
25 = Индикация работы агрегата в режиме отопления
26 = Индикация достижения заданной температуры в
системе отопления
27 = Индикация "Летний режим"
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
bar
5791021
8643
16
17182021222325
2426
27
19
