ATLAS D
103RU
cod. 3540I250 - 06/2007 (Rev. 00)

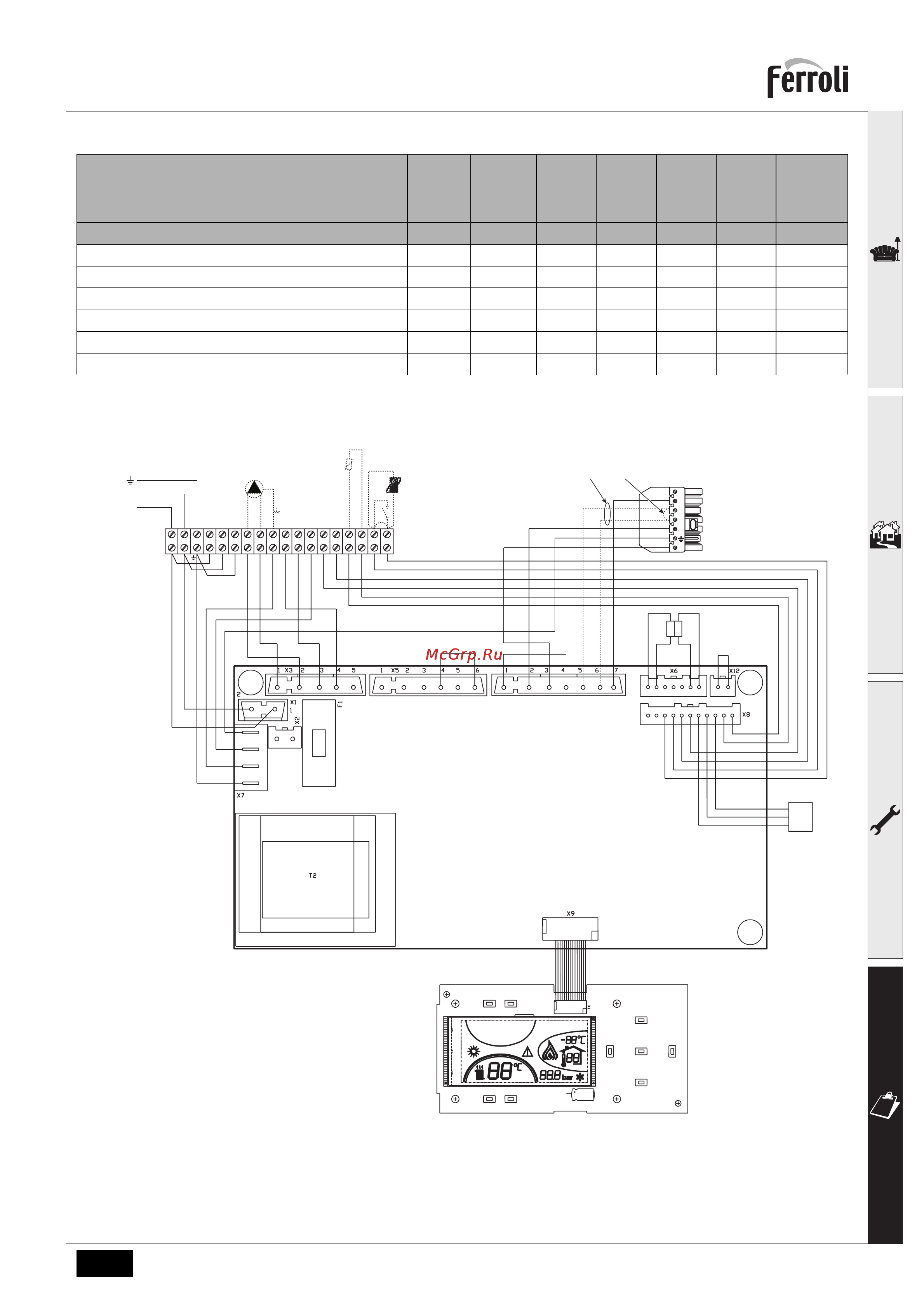

4.4 Электрическая схема
рис. 18 - Электрическая схема
32 Циркуляционный насос (опция)
72 Термостат комнатной температуры (опция)
Напряжение питания В/Гц 230/50 230/50 230/50 230/50 230/50
Потребляемая электрическая мощность Вт 5 5555
Вес порожнего котла кг 127 166 205 244 283
Длина камеры сгорания мм 350 450 550 650 750
Диаметр камеры сгорания мм 300 300 300 300 300
Сопротивление дымоотводящего тракта мбар 0.59 0.50 0.45 0.55 1
Параметр Едини
ца
измере
ния
Величи
на
Велич
ина
Велич
ина
Велич
ина
Велич
ина
Модель D 30 D 42 D 55 D 70 D 87
DBM06
T° T°
278
OUT
+5V
GND
246
L
N
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
DSP05
L
N
230V
50Hz
L1
N
T1
T2
S3
B4
211
AB
32
138
139
72
