4. Характеристики и технические данные
4.1 Размеры, присоединения и основные элементы котла

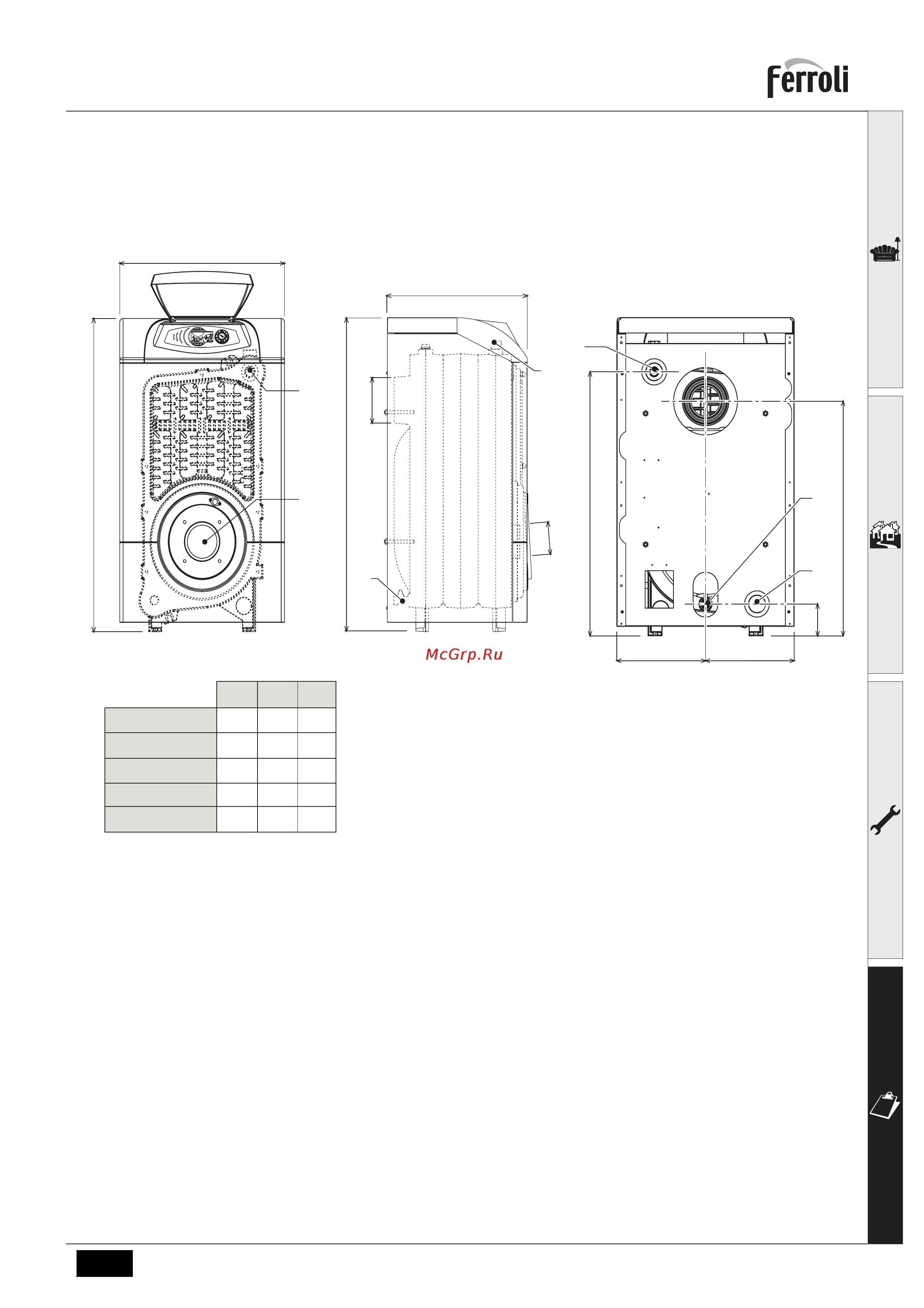

рис. 16 - Размеры, присоединения и основные элементы котла
10 Подающий трубопровод системы отопления 1” 1/2”
11 Обратный трубопровод системы отопления 1” 1/2”
34 Датчик температуры воды в системе отопления
275 Сливной кран системы отопления
292 Отверстие для установки горелки диам. 105
294 Датчик давления воды в системе отопления
F
850
294
500
850
34
292
275
Ø
C
Ø
B
705
626
85
250 250
10
11
275
ATLAS D 30
ATLAS D 42
ATLAS D 55
ATLAS D 70
ATLAS D 87
400
500
600
732
832
F
105
105
105
105
125
Ø B
100
100
130
130
130
Ø C
