Ferroli BF БЛОК ПРОИРИТЕТА Инструкция по эксплуатации онлайн

Представительство Ferroli S.P.A. в РФ ¬
119002, г. Москва, пер. Сивцев Вражек, дом 14, офис 2, ¬ тел. +7 (495) 589-25-62 ¬
факс +7 (495) 589-25-61 ¬ e-mail:ferroli@ferroli.msk.ru ¬ www.ferroli.msk.ru
1
Комплект приоритета производства ГВС для бойлеров
косвенного нагрева BF 100-150-200,
BF-300-500 (устанавливается отдельно)

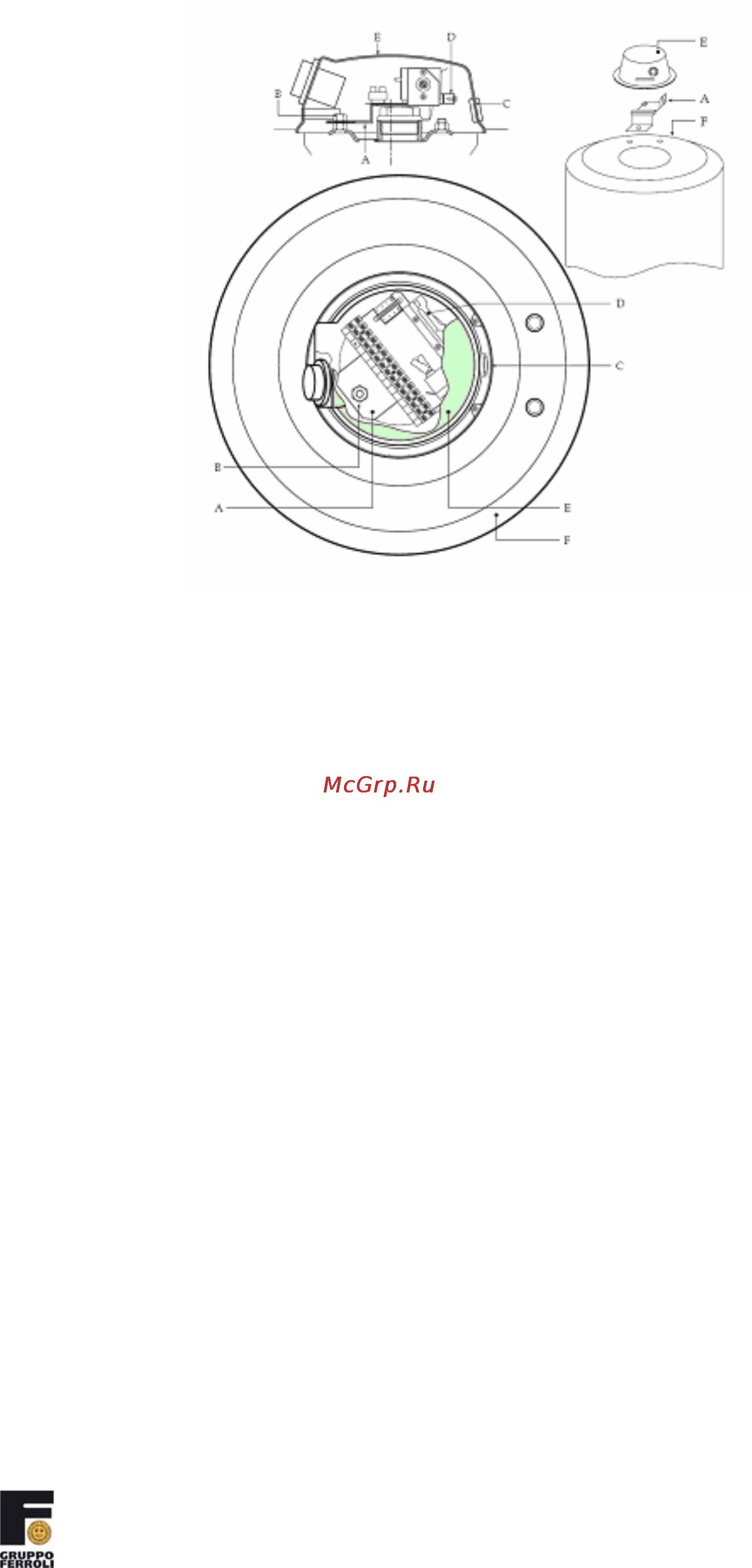

Рис. 1. Размещение комплекта блока приоритета под крышкой бойлера:
A: Комплект приоритета ГВС
B: Гайка M10
C: Уплотняющее кольцо
D: Шнуровой ниппель
E: Крышка
F: Корпус бойлера
- для бойлеров BF 100-150-200 блок приоритета устанавливается под крышку
бойлера;
- для бойлеров BF 300-500 под крышку монтаж не возможен, его необходимо
устанавливать в отдельном ящике.
ОПИСАНИЕ.
Блок приоритета предназначен для автоматического управления котлом и
водонагревателем.
Инструкция по сборке.
1) Выкрутите болты и поднимите крышку (Е) (Рис. 1)
-2)Закрепите подключенный комплект приоритета (А) с помощью гаек М10 (В), как
показано в поз. G (Рис. 2)
Внимание! Для правильной сборки устанавливать точно в заданное положение.
3) Присоедините контакты шины комплекта (клеммы №8-9) к термостату бойлера,
установленному на крышке.
4) Установите уплотняющее кольцо (С) в отверстие (Рис. 1). Проденьте провод от
комплекта в отверстие, потом присоедините его к клеммам платы бойлера.
Содержание
- Инструкция по сборке 1
- Комплект приоритета производства гвс для бойлеров косвенного нагрева bf 100 150 200 bf 300 500 устанавливается отдельно 1
- Описание 1
- Гидравлические схемы 2
- Внимание элементы указанные штрихпунктирной линией в комплект поставки не входят и подключаются дополнительно 3
- Обозначения 3
- Схема электрического подсоединения 3
- Описание 5
- Пример подключения блока приоритета к котлу pegasus f2 5
