5) Извлеките капиллярную трубку накопительного бойлера из уплотнительного

кольца (С) и поместите гильзу

термостата в соответствующий штуцер подающего трубопровода.

6) Зафиксируйте кабель в кабельном канале (D).

7) Поставьте крышку на место и закрепите болтами.

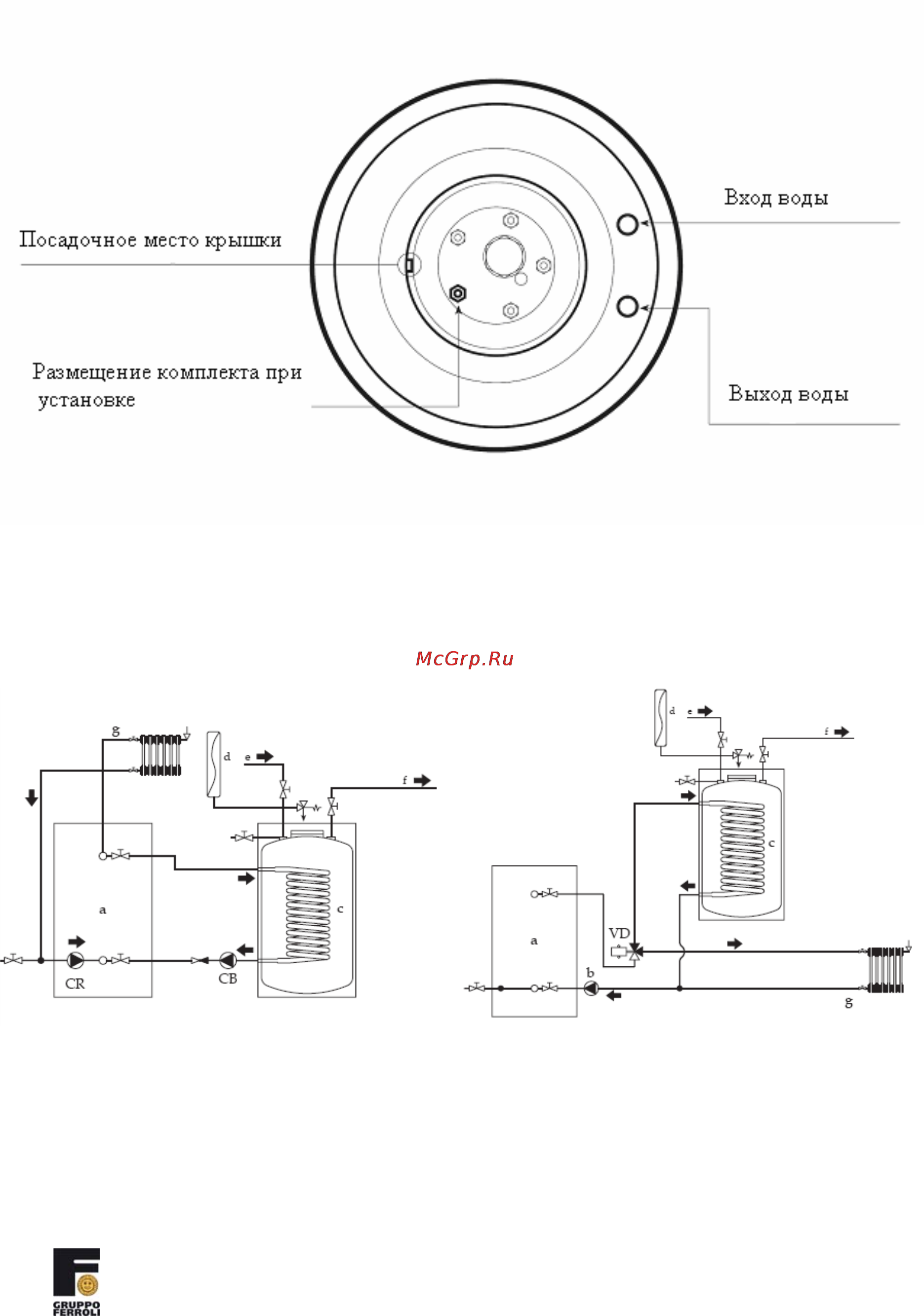

Рис. 2. Схема подогревателя

Гидравлические схемы

А) с двумя насосами В) насосом и 3-х ходовым

Обозначения:

a – Котел

b - Насос

c - Теплообменник бойлера

d - Расширительный сосуд

e - Вход воды контура ГВС

f - Выход воды контура ГВС

g - Система отопления

CR - Насос системы отопления

CB - Цирк. насос котел-бойлер

VD -3-х ходовой клапан
