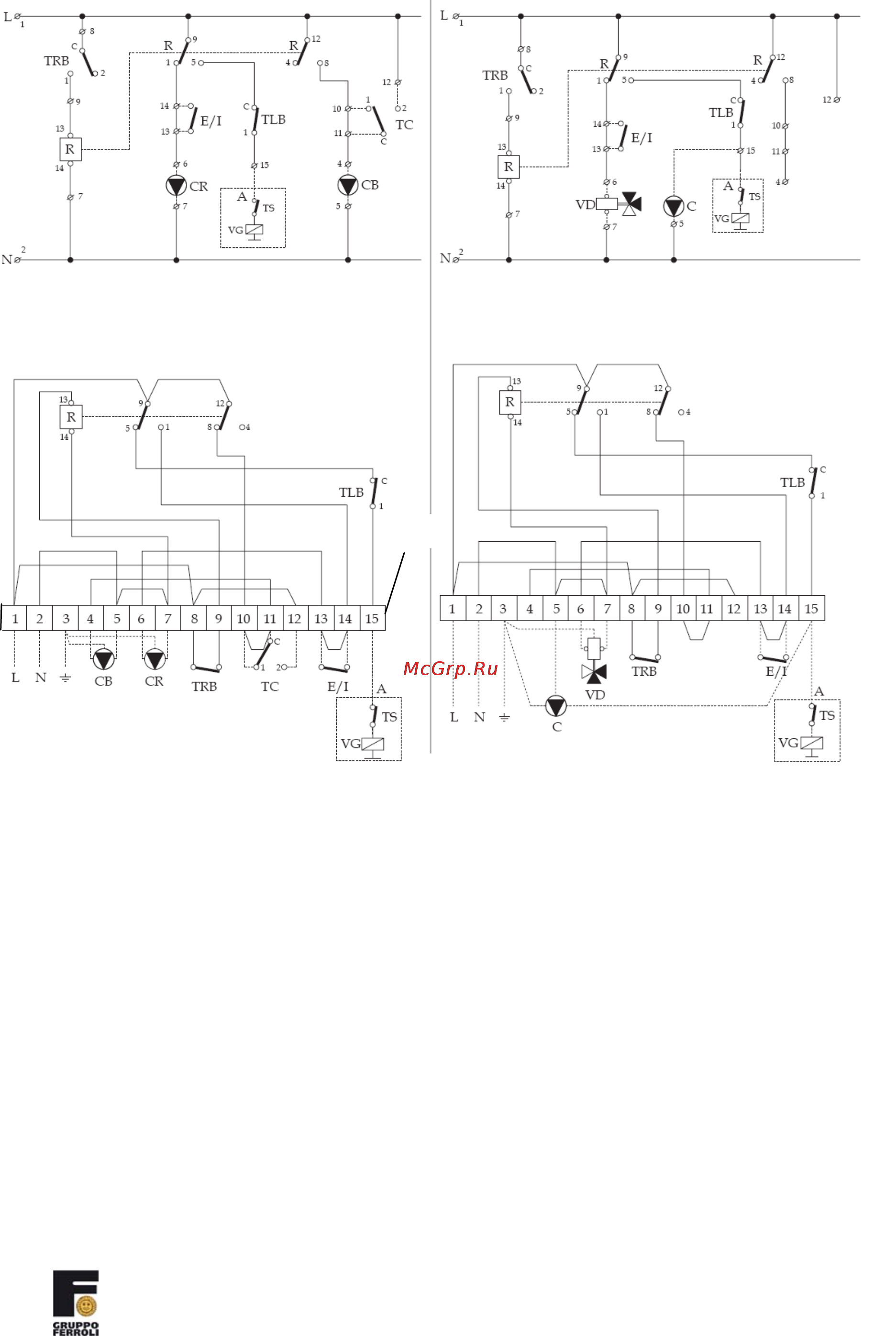

Схема электрического подсоединения

А) с двумя насосами В) насосом и 3-х ходовым

Обозначения:

CB: Циркуляционный насос котел-

бойлер;

CR: Насос системы отопления;

C: Насос;

TRB: Термостат регулирующий;

TLB: Термостат ограничительный;

TS: Предохранительный термостат;

TC: Термостат насоса;

VD: 3-х ходовой клапан;

VG: Газовый клапан;

E/I: Переключатель режимов зима/лето;

R: Реле 230 В;

L: Электрическая линия;

N: Нейтраль;

A: Подсоединение к газовому клапану котла без отключения приборов безопасности;

КК: Клемная колодка комплекта приоритета;

Внимание! Элементы указанные штрихпунктирной линией, в комплект

поставки не входят и подключаются дополнительно.

КК
