17
ENGLISH TECHNICAL PASSPORT
Gas hob

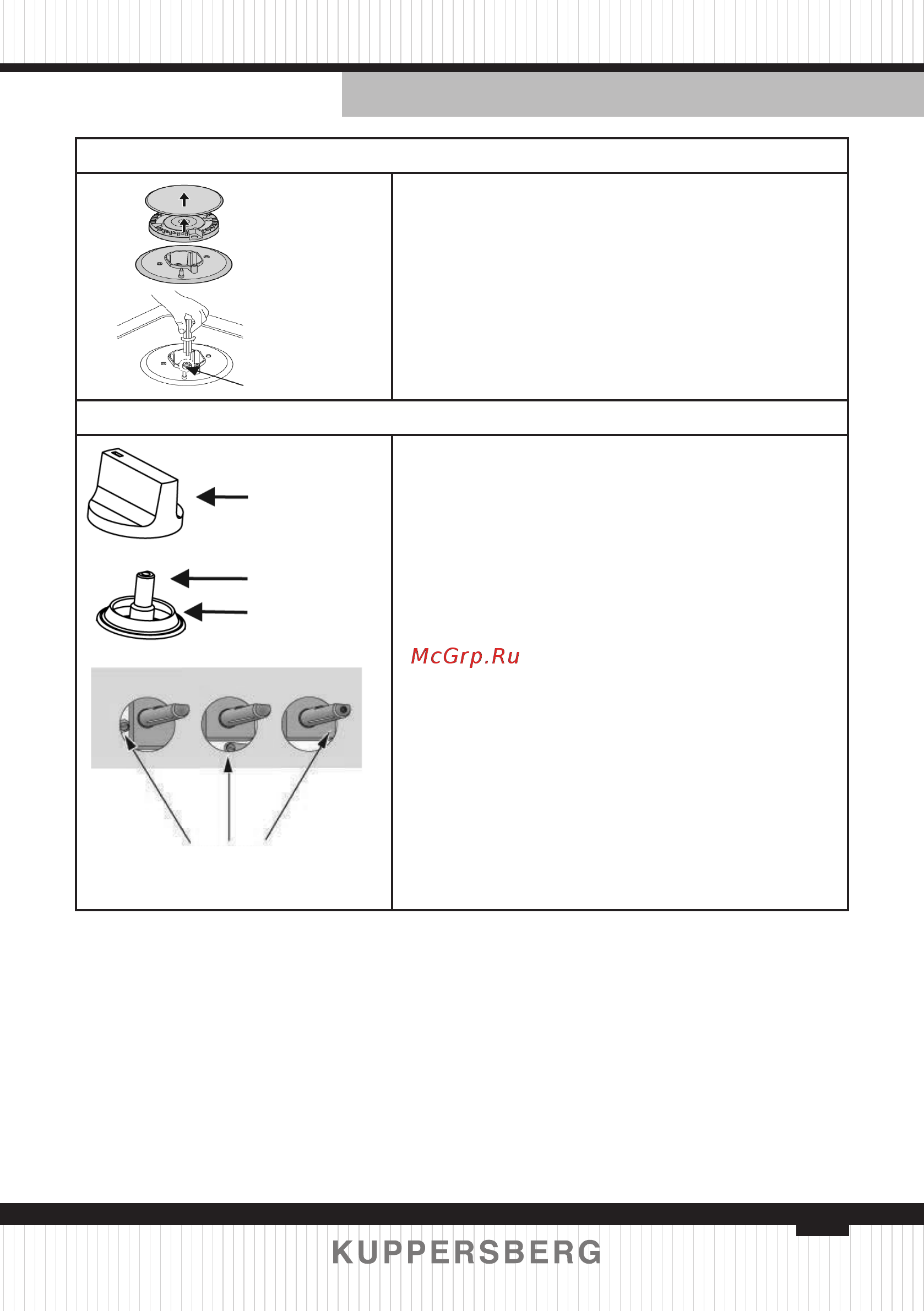

CHANGE THE INJECTOR OF THE BURNERS
Remove the pan support, Burner lid and
Flame spreader.
Unscrew the injector using a 7 mm box
spanner and replace it with the stipulated
injector for new gas supply. Carefully reassemble
the all components. After injectors are replaced,
it is advisable to strongly tighten the injector
in place.
ADJUSTMENT OF MINIMUM LEVEL OF THE FLAME
1. Turn the taps down to minimum.
2. Remove the knob from the tap and place
a small bladed screwdriver in the centre of the
tap shaft.
3. The correct adjustment is obtained when
the ame has a length of about 3–4 mm.
— For butane / propane gas, the adjusting
screw must
— be tightly screwed in.
— Ret the control knob.
Make sure that the ame does not go out by
quickly turning from maximum ow to minimum
ow. If it does then remove the control knob and
make further adjustments to the gas ow, testing
it again once the adjustment has been made.
4. Repeat this process for each one of the
gas taps.
Injector
Control
handle
Tap
Sealing ring
Adjustment screw
Caution
 Do not dismantle the tap shafe: in the event of a malfunction, change the
whole tap.
 Before placing the burners back on the top lace, make sure that the injector
Is not blocked.
 A full operational test and a test for possible leakages must be carried Out
after gas conversion. (such as soap water or gas detector).
 After completing conversion, a qualied technician or installer has to mark
“V” on the right gas category to match with the setting in rating plate. Remove the
previous setting “V” mark.
