ECONCEPT TECH 35 C
105RU
cod. 3540I411 - 03/2008 (Rev. 00)
Включение режима TEST
Одновременно нажмите и клавиши (поз. 3 и 4 - рис.1) и удерживайте их в течение 5 секунд для активации режима
TEST. Котел включится на максимальной мощности, заданной так, как указано с следующем параграфе.
При этом символы системы отопления (поз. 14 - рис.1) и ГВС (поз. 8 - рис.1) начинают мигать, а рядом с ними высвечивается
мощность системы отопления.

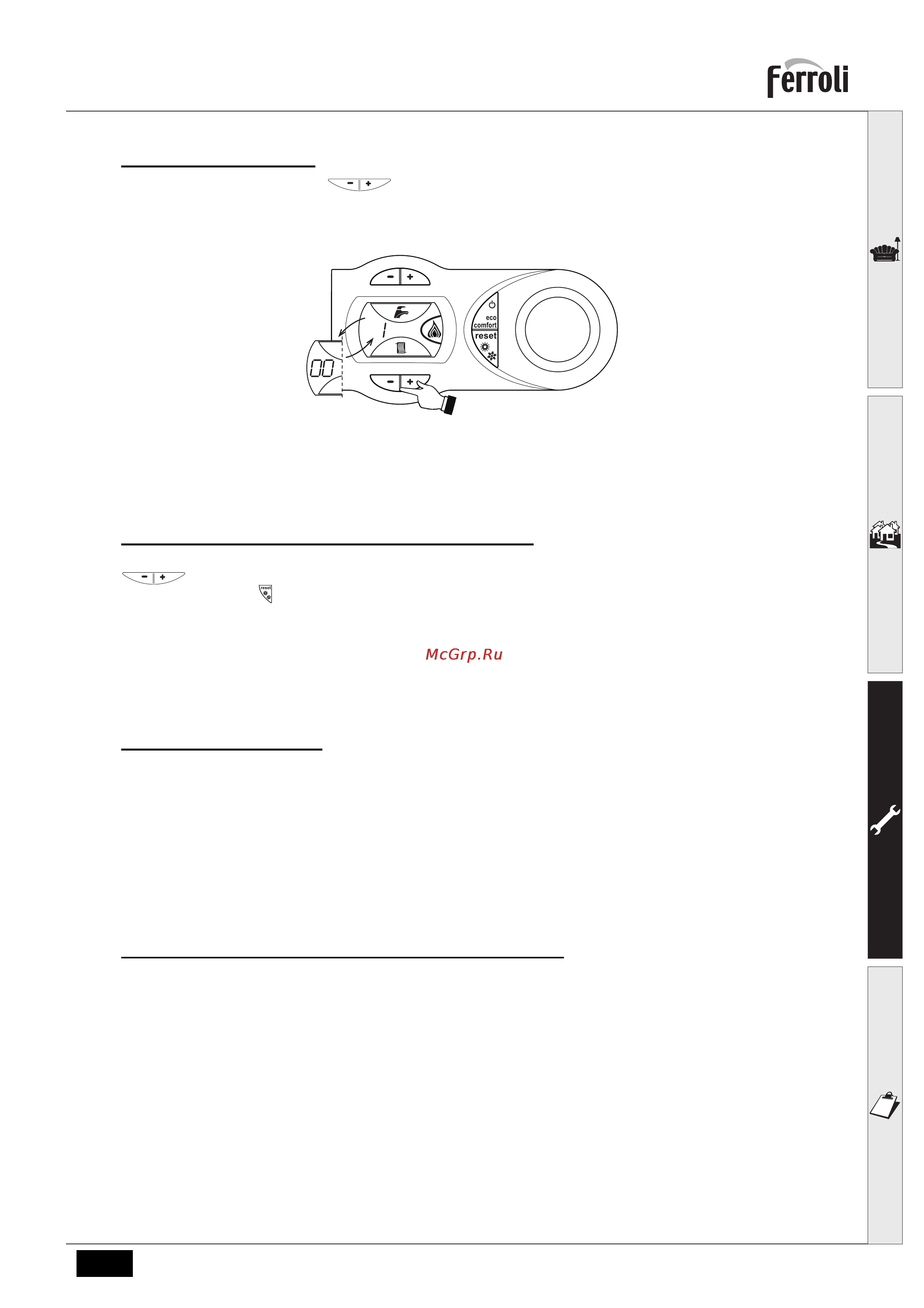

рис. 27 - Режим TEST (мо
щность системы отопления = 100%)
Для выключения режима TEST повторите процедуру включения.
В любом случае режим TEST автоматически отключится через 15 минут.
Регулирование мощности котла в режиме отопления
Для регулировки мощности отопления установите котел в режим TEST (см. sez. 3.1 ). Нажмите клавиши системы отопления
(поз. 3 и 4 - рис.1) для увеличения или уменьшения мощности (минимальная = 00 - максимальная = 100). Если
нажать кнопку RESET в течение 5 секунд после этого, максимальная мощность станет равна только что заданной.
Выйдите из режима TEST (см. sez. 3.1).
3.2 Ввод в эксплуатацию
B
Контрольные операции, которые следует выполнять перед первым розжигом, а также после проведения
технического обслуживания, во время которого котел был отсоединен от сетей питания или были произведены
работы на предохранительных устройствах или деталях котла:
Перед включением котла
• Откройте отсечные вентили между котлом и системами.
• Проверьте герметичность газовых соединений , действуя тщательно и осторожно и используя мыльный раствор для
поиска возможных утечек газа.
• Проверьте правильность давления в расширительном сосуде (поз. sez. 4.4).
• Заполните водой систему и полностью спустите воздух из котла и из системы, открыв воздуховыпускной вентиль на
котле и (если та
ковые имеются) воздуховыпускные вентили, установленные в различных местах системы отопления.
• Наполните сифон системы отвода конденсата и проверьте правильность соединения его со сливом.
• Удостоверьтесь в отсутствии утечек воды в системе отопления, в контуре ГВС, в местах соединений или в котле.
• Проверьте правильность выполнения электрических соединений и эффективность заземления.
• Удостоверьтесь, что ве
личина давления газа соответствуют требуемому значению
• Проверьте отсутствие огнеопасных жидкостей или материалов в непосредственной близости от котла
Контрольные операции, выполняемые во время работы
• Включите агрегат, как описано в sez. 1.3.
• Проверьте герметичность топливного контура и водопроводов.
• При работающем котле проверьте, нормально ли работают дымовая труба и дымо- воздуховоды.
• Проверьте герметичность и работоспособность сифона и системы отвода конденсата.
• Проверьте, правильно ли циркулирует вода между котлом и системой отопления.
• Удостоверьтесь, что газовый клапан правильно обеспечивает моду
ляцию мощности, как в режиме отопления, так и в
режиме приготовления воды для ГВС.
• Проверьте работу системы розжига котла. Для этого несколько раз включите и выключите котел путем регулировки
термостата комнатной температуры или с пульта дистанционного управления.
• С помощью анализатора дымовых газов, подключаемого к выходному отверстию газов котла, проверить, что содержание
CO
2
в дымовых газах при работе котла на максимальной и минимальной мощности, соответствует приведенным в
таблице технических данных значениям для данного вида газа.
• Проверьте по показанию счетчика, что расход топлива соответствует номинальному значению, приведенному в таблице
технических данных на sez. 4.4.
• Проверьте правильность запрограммированных параметров и, если необходимо, внесите необходимые изменения
(кривая погодозависимого регулирования, мо
щность, температура и т.д.).
