ECONCEPT TECH 35 C
89RU
cod. 3540I411 - 03/2008 (Rev. 00)
1. Инструкции по эксплуатации
1.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали настенный котел ECONCEPT TECH 35 CFERROLI, имеющий самую современную
конструкцию, выполненный по передовым технологиям и отличающийся высокой надежностью и качеством изготовления.
Просим Вас внимательно прочитать настоящее руководство, т.к. в нем приводятся важные указания по безопасности
установки, эксплуатации и технического обслуживания агрегата.
ECONCEPT TECH 35 C Это конденсационный котел с горелкой с п
ринудительным смещением и герметичной камерой
сгорания, предназначенный для нагрева воды для систем отопления и горячего водоснабжения . Котел отличается
исключительно высоким кпд и очень низким уровнем вредыных выбросов. Котел может работать как на природном, так и
на сжиженном газе и снабжен системой управления на микропроцессорах.
В корпусе котла расположены алюминиевый пда
стинчатый теплообменник и керамическая горелка с предварительным
смещением, снабженная электронной системой розжига и ионизационного контроля факеля, вентилятором с регулируемой
скоростью и модуляционный газовым клапаном.
1.2 Панель управления

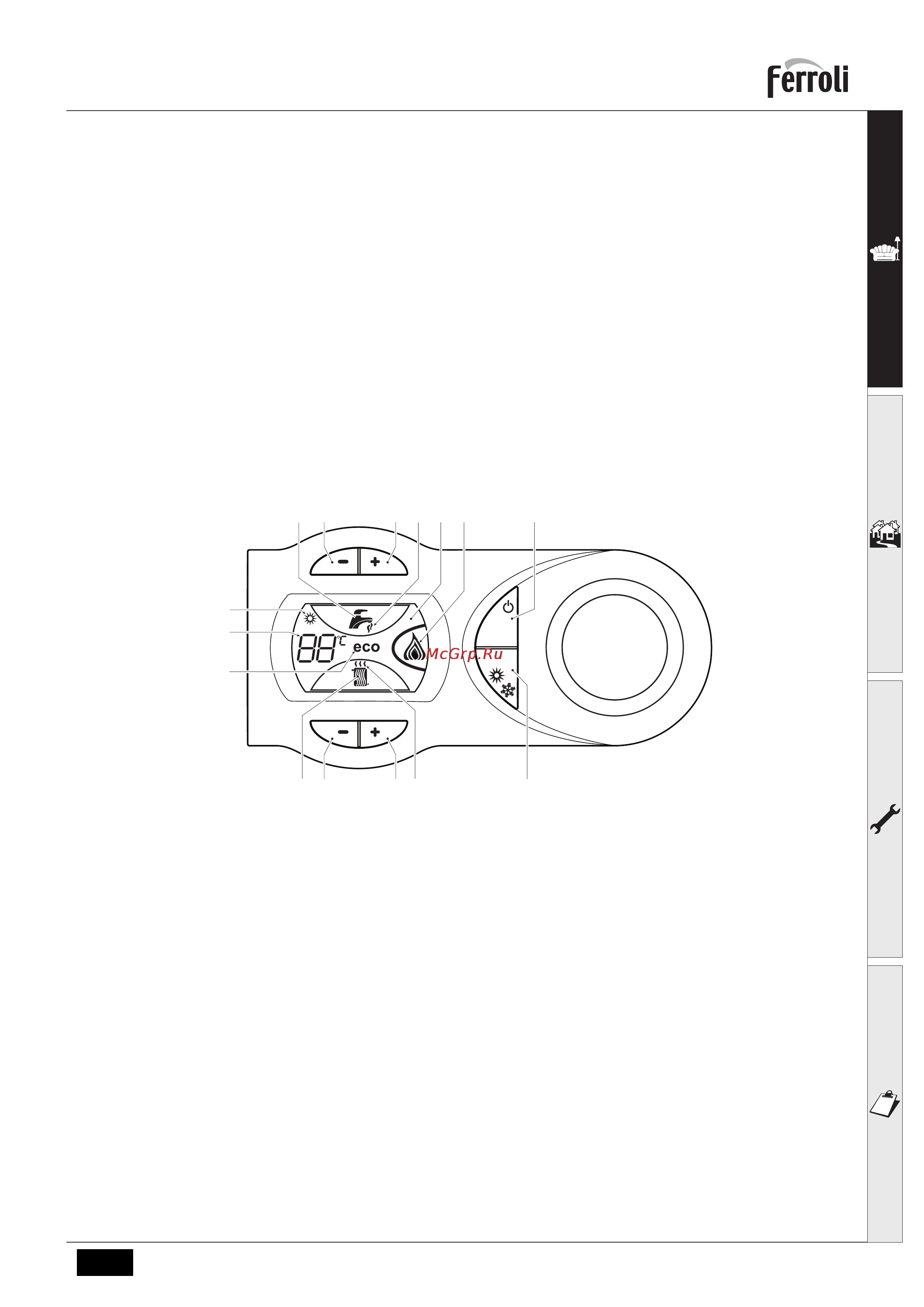

рис.1 - Панель управления
Обозначения
1 = Клавиша уменьшения задаваемой температуры в
системе ГВС
2 = Клавиша увеличения задаваемой температуры в
системе ГВС
3 = Клавиша уменьшения задаваемой температуры в
системе отопления
4 = Клавиша увеличения задаваемой температуры в
системе отопления
5 = Дисплей
6 = Клавиша сброс - выбора режима Лето/Зима - Меню
"Плавающая температура"
7 = Клавиша выбора режима Economy/Comfort -
Включение/Выключение агрегата
8 = Символ ГВС
9 = Символ работы агрегата в режиме ГВС
10 = Ин
дикация "Летний режим"
11 = Индикация многофункционального режима
(мигает при активной функции защиты
теплообменника)
12 = Символ режима "Eco" (Экономический)
13 = Индикация работы агрегата в режиме отопления
14 = Символ отопления
15 = Индикация работы горелки и текущей мощности
(мигает при активной функции защиты факела)
eco
comfort
reset
89
15
1314
12
11
10
21
436
75
