ECONCEPT TECH 35 C
115RU
cod. 3540I411 - 03/2008 (Rev. 00)
4.6 Электрическая схема

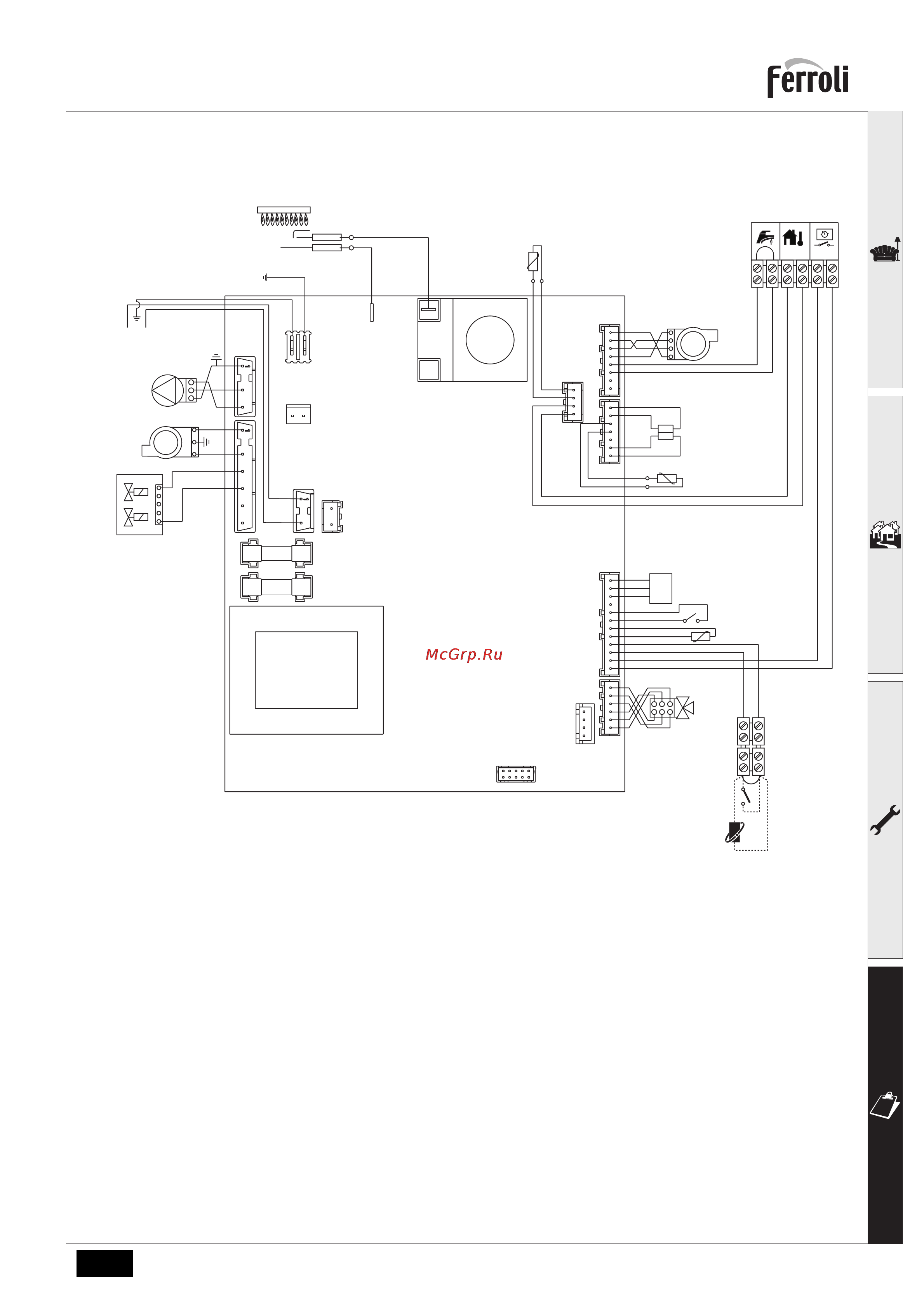

рис. 33 - Электрическая схема
A
Внимание: Перед подключением > термостата температуры в помещении или устройства ДУ снимите
перемычку на доске зажимов.
16 Вентилятор
32 Циркуляционный насос системы отопления
42 Датчик температуры воды ГВС
44 Газовый клапан
72 Термостат комнатной температуры
82 Следящий электрод
95 Отводной клапан
114 Реле давления воды
136 Расходомер
138 Датчик наружной температуры
139 Устройство дистанционного управления с
таймером
186 Датчик возврата
188 Электрод розжи
га
191 Датчик температуры дымовых газов
278 Сдвоенный датчик (отопление + безопасность)
A Контакт ON/OFF расходомера
72
95
42
114
136
191
16
186
188
82
T° T°
278
139
138A
32
16
44
NL
230V
50Hz
GND
OUT
+5V
123456
DBM04A
