ECONCEPT TECH 35 C
110 RU
cod. 3540I411 - 03/2008 (Rev. 00)
4. Технические данные и характеристики
4.1 Габариты и присоединения

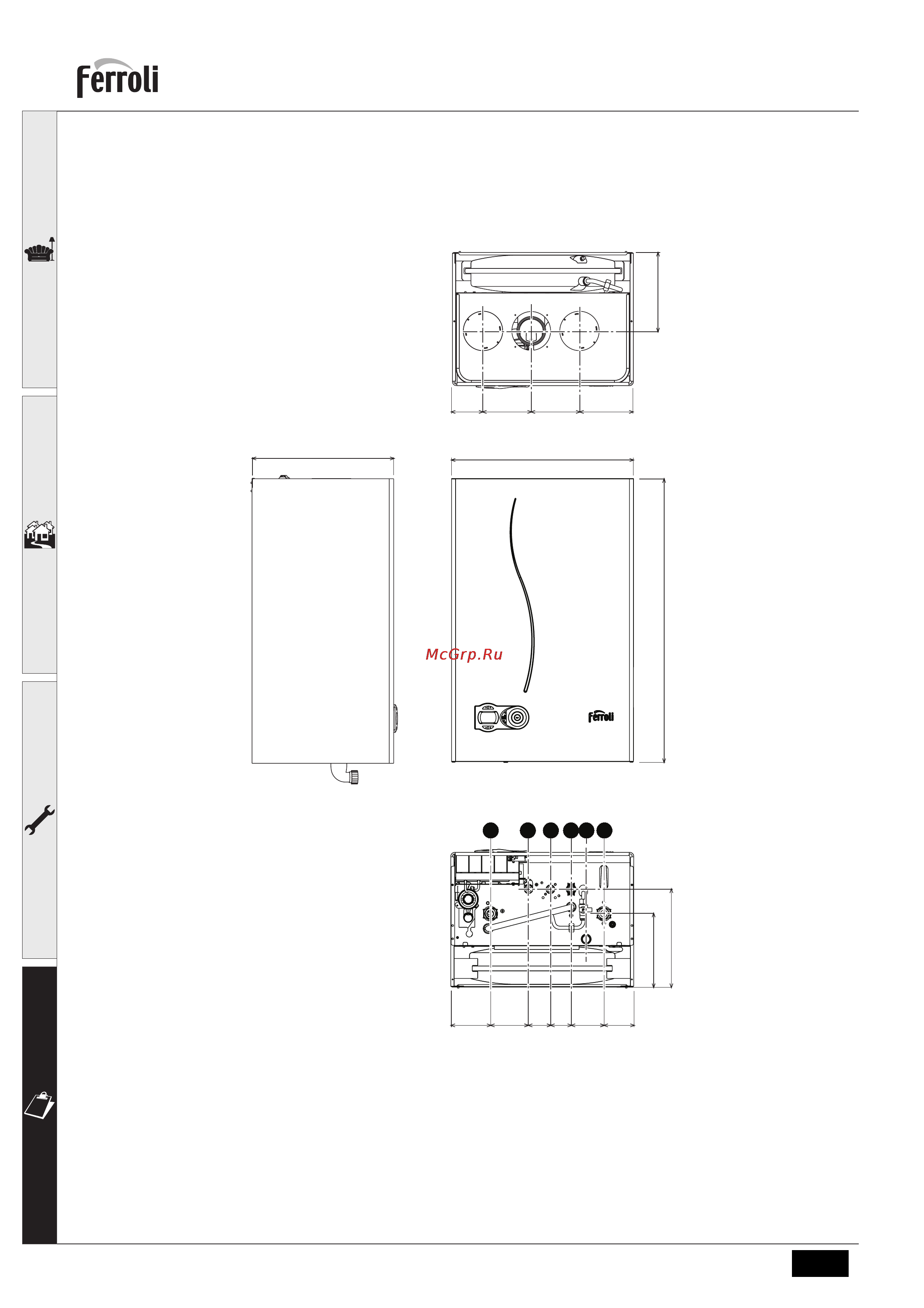

рис. 30 - Габариты и присоединения
1 = Выходной штуцер системы отопления
2 = Выходной штуцер контура ГВС
3 = Подвод газа
4 = Входной штуцер контура ГВС
5 = Обратный трубопровод системы отопления
6 = Сливное отверстие предохранительного клапана
700
450
97 94 54
51
80.5
73.5
180
240
76
134
120 120
195
330
1 3 6 542
