ECONCEPT TECH 35 A
102 RU
cod. 3540I351 - 06/2008 (Rev. 00)
Комплект соединительных деталей
Котел серийно комплектуется набором фитингов, показанных на рис. 16.

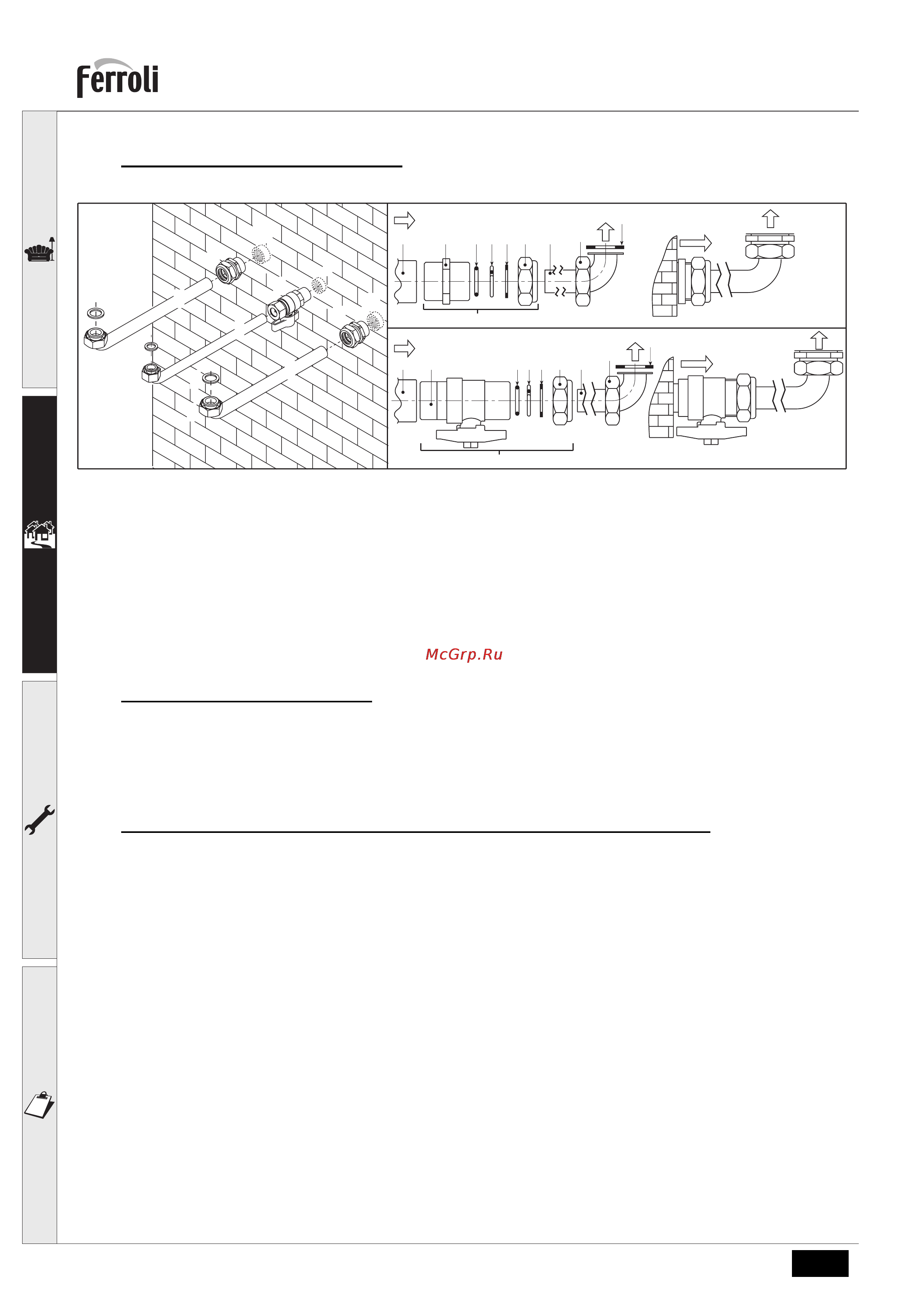

рис. 16 - Комплект соединительных деталей
A = Штуцер 3/4” под трубу Ш18
B = Вентиль газовый 1/2”
c = Труба соединительная для газовой системы
d = Труба соединительная для системы отопления
e = Ниппель 3/4” - отверстие Ш20
f = Ниппель 1/2” под трубу Ш14
g = Кольцо уплотнительное Ш24
h = Кольцо уплотнительное Ш18.5
L = Ниппель из латуни OT 58
M = Кольцо уплотнительное
N = Кольцо стопорное из латун
и OT 58
P = Шайба медняя
Q = Соединительный патрубок из латуни OT 58
R = Кран шаровой
S = Муфта с внутренней резьбой
7 = Подвод газа
10 = Выходной штуцер контура системы отопления
11 = Обратный трубопровод системы отопления
Характеристики воды в системе
В случае, если жесткость воды превышает 25° Fr (1°F = 10 частей на миллион CaCO
3
), используемая в отопительной системе
вода должна быть надлежащим образом подготовлена, чтобы предотвратить образование в котле отложений. Процесс
обработки воды не должен доводить ее жесткость ниже значения 15°F (Постановление Президента 236/88 по использованию
воды для потребления человека). Подготовка используемой воды необходима в случае протяженных систем или частой
подачи в систему рекуперированной воды. Если в этих случаях в дал
ьнейшем потребуется частичный или полный слив воды
из системы, новое заполнение системы также требуется производить предварительно подготовленной водой.
Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы
Котел оборудован системой защиты от замерзания, которая автоматически включает котел в режим отопления, если
температура подаваемой в систему отопления воды падает ниже 6 °C. Данная система отключается при отключении котла
от сети электроснабжения и/или от газовой магистрали. В случае необходимости, в качестве жидких антифризов, добавок и
ингибиторов, разрешаются к использованию только те продукты, производитель к
оторых гарантирует, что они не повредят
теплообменник или другие детали котла и/или системы отопления. Запрещается использовать антифризы, добавки и
ингибиторы общего назначения, специально не предусмотренные для использования в тепловых системах и несовместимые
с материалами, из которых сделаны детали котла и системы отопления.
B
c
f
h
d
e
g
A
d
e
g
A
10
7
11
S QM N P
QPNL MS
R
D
C
F
E
G
H
A
B
