ECONCEPT TECH 35 A
116 RU
cod. 3540I351 - 06/2008 (Rev. 00)
4. Характеристики и технические данные
4.1 Габаритные размеры и присоединения

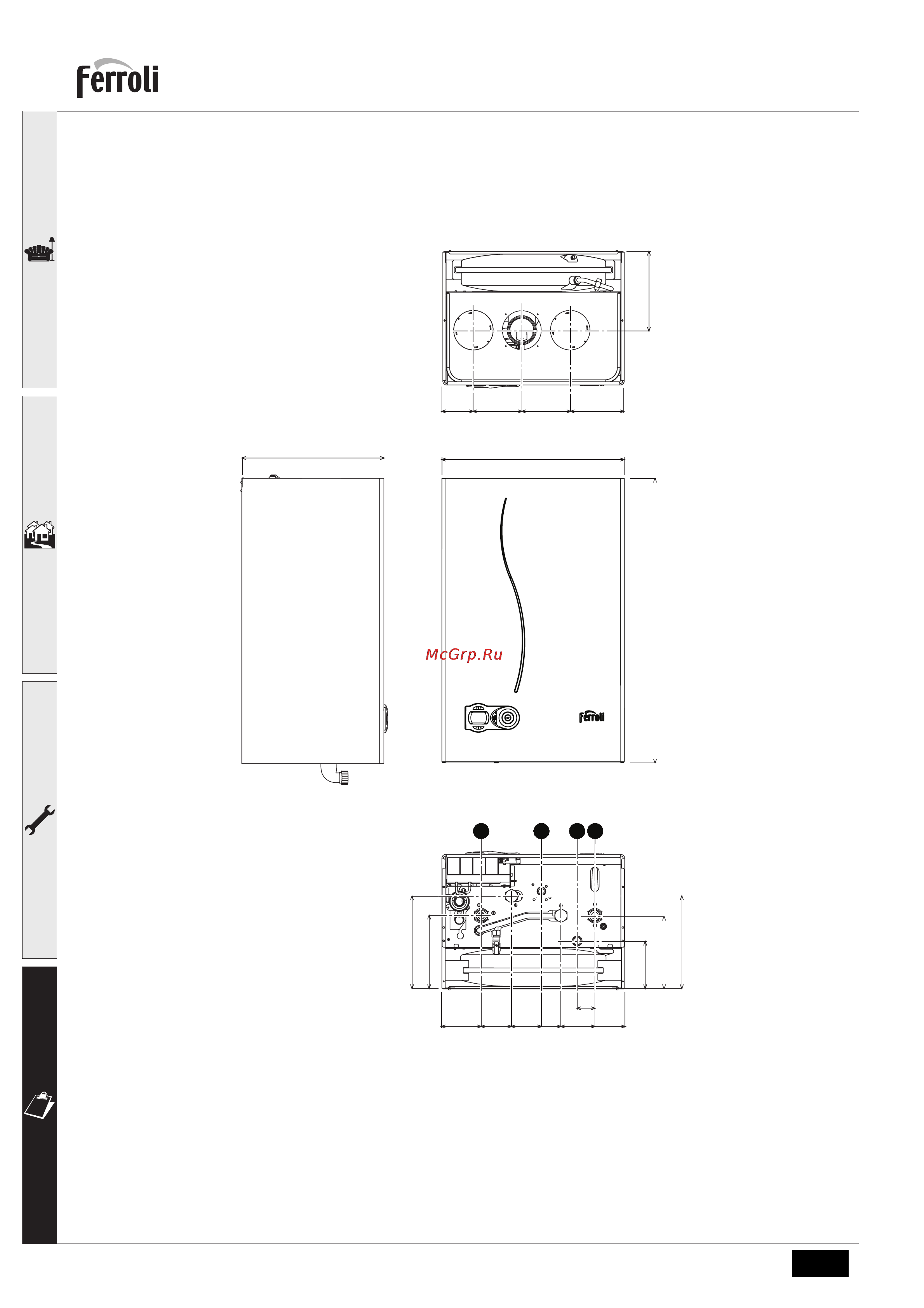

рис. 31 - Габаритные размеры и присоединения
1 = Выходной штуцер системы отопления
3 = Подвод газа
5 = Обратный трубопровод системы отопления
6 = Сливное отверстие предохранительного клапана
700
450
97 74 74
48 83
74
44
180
240
118
180
229
76
134
120 120
195
330
1 3 6 5
