ECONCEPT TECH 35 A
118 RU
cod. 3540I351 - 06/2008 (Rev. 00)
4.3 Схема системы отопления и ГВС

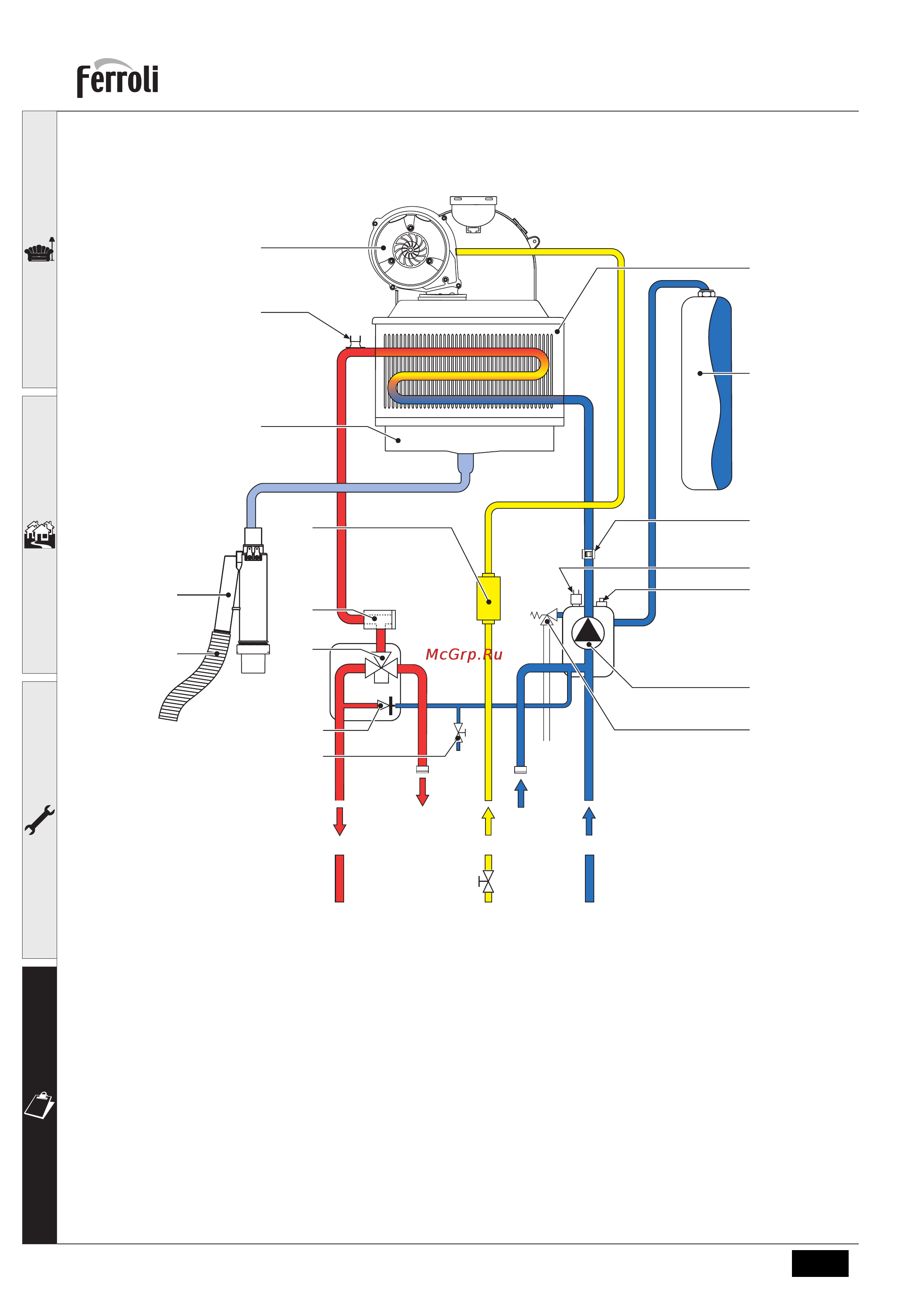

рис. 33 - Схема системы отопления и ГВС
7 Подвод газа
10 Выходной штуцер контура системы отопления
11 Обратный трубопровод системы отопления
14 Предохранительный клапан
16 Вентилятор
32 Циркуляционный насос системы отопления
36 Автоматический воздухоотводчик
44 Газовый клапан
56 Расширительный бак
74 Кран для заливки воды в систему
95 Отводной клапан
114 Реле давления воды
154 Слив конденсата
161 Конденсационный теплообменник
186 Датчик во
зврата
193 Сифон
196 Бак для конденсата
209 Подающий трубопровод бойлера
210 Обратный трубопровод бойлера
210 Обратный трубопровод бойлера
241 Байпас
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
56
44
32
1110 7
95
241
114
36
186
161
278
193
154
16
250
196
209 210
74
14
