Соединение с бойлером для ГВС

Электронная плата агрегата предназначена также для управления внешним бойлером для производства воды ГВС.

Соединения труб системы отопления и ГВС должны быть выполнены в соответствии со схемой рис.17. Электрические

соединения должны быть выполнены в соответствии со схемой sez. 4.6. Для этой цели необходимо использовать комплект с

кодовым № 1KWMA11W. При следующем включении агрегата система управления опознает датч

ик бойлера и автоматически

настраивается на работу с ним, выхывая активацию дисплея и устройств управления, необходимые для работы в режиме

ГВС.

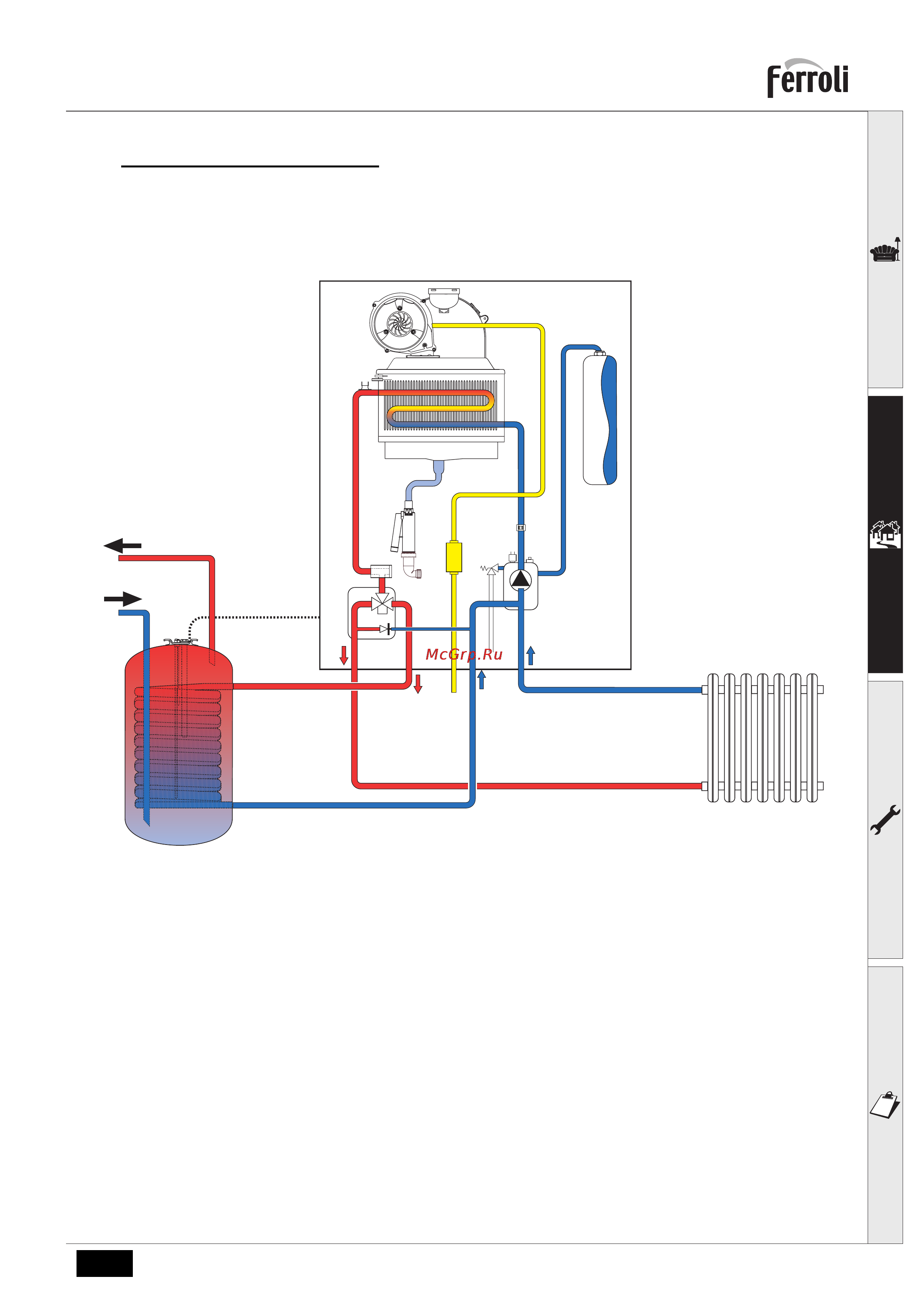

рис.17 - Схема соединений с внешним бойлером

8 Выходной штуцер контура ГВС

9 Подвод воды для контура ГВС

10 Выходной штуцер контура системы отопления

11 Обратный трубопровод системы отопления

209 Подающий трубопровод бойлера

210 Обратный трубопровод бойлера

2.4 Присоединение к газопроводу

Прежде чем приступать к подключению котла к системе газоснабжения, удостоверьтесь, что котел предназначен

для работы именно на данном виде топлива и тщательно прочистите все газовые трубы для удаления посторонних

веществ, могущих помешать правильной работе агрегата.

Газ подключается к соответствующему патрубку (см. рис. 31) с соблюдением действующих норм, с использованием жесткой

металлической трубы или гибкого шл

анга из нержавеющей стали со сплошной оплеткой. Между газопроводом и котлом

должен быть установлен газовый кран. Проверьте герметичность всех газовых соединений. Пропускная способность газового

счетчика должна быть достаточной, чтобы обеспечить одновременную работу всех подключенных к нему устройств. Диаметр

газового патрубка, который выходит из котла, не является определяющим при выборе диаметра трубы, соединяющей ко

тел

и счетчик; диаметр определяется согласно действующим нормам и зависит от длины трубы и потерь давления в ней.

Запрещается использовать газовые трубопроводы в качестве проводников системы заземления

электрооборудования.

1110

210

209
