0020125346_00 02/11
- 14 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Предупреждение: Проверьте, соответствует
ли объем расширительного бака объему
воды в системе отопления (см. Проектную
документацию по установке).

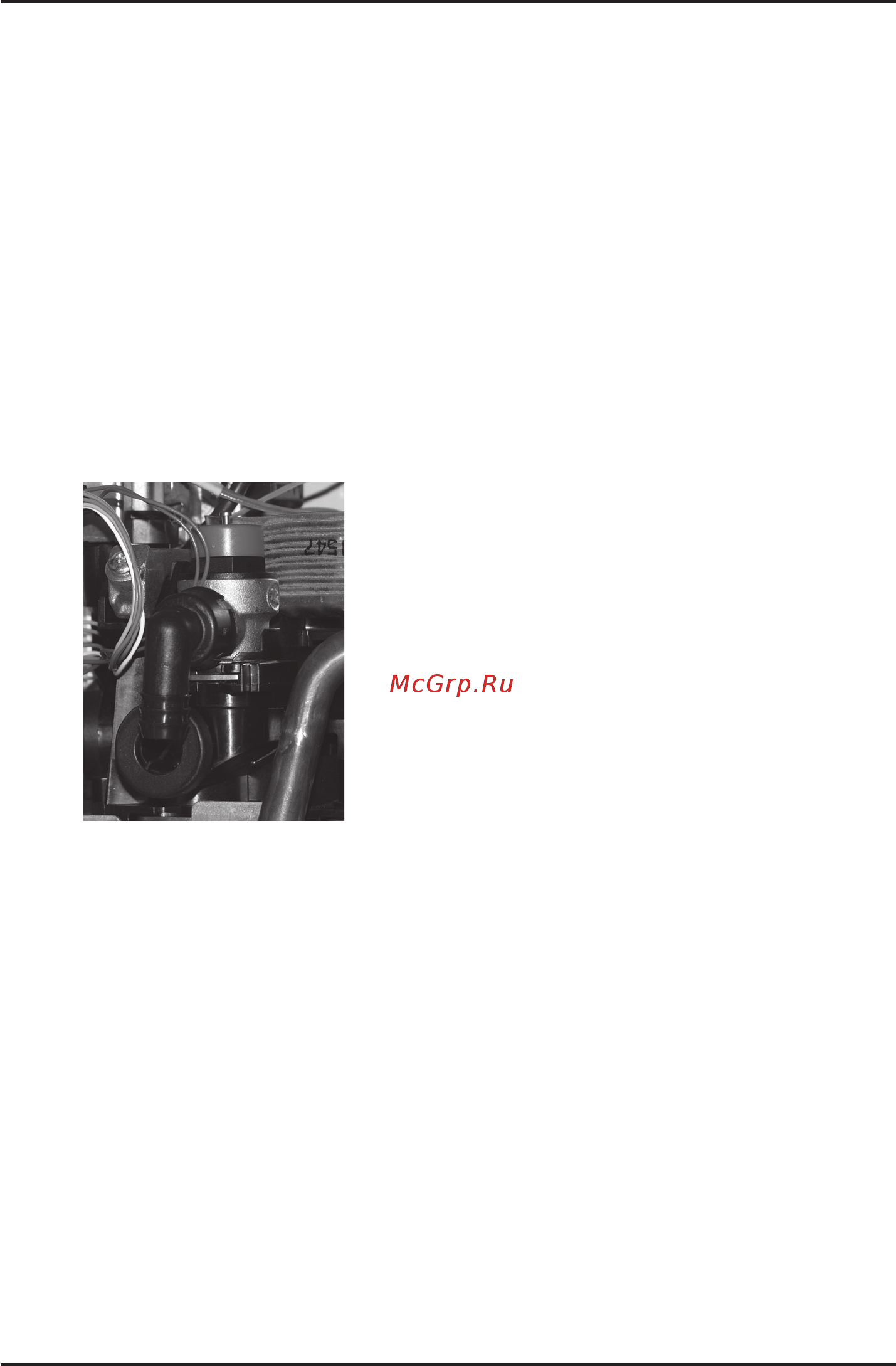

Предохранительный клапан8.11
Предохранительный клапан находится
слева, на расположенной в нижней части
котла гидравлической группе. Из выхода
предохранительного клапана может вытекать
вода (в случае превышения максимального
давления в системе отопления) или
выходить пар. Поэтому
на выходе
предохранительного клапана рекомендуется
организовать слив, который необходимо
подсоединить к системе канализации
данного объекта.
Предупреждение: Запрещается
манипулировать с предохранительным
клапаном во время работы котла. Кроме
того, не разрешается использовать
предохранительный клапан для слива
воды из котла или системы отопления.
На неисправности клапана, вызванные
засорением шлаком из системы отопления,
гарантия не распространяется.
Подключение газа8.12
Конструкция котлов серии GEPARD
рассчитана на работу на природном
газе с номинальным давлением в
распределительной сети 2 кПа, для которого
чаще всего приводится значение удельной
теплоты сгорания от 9 до 10 кВтчас/м3.
Внутренняя газораспределительная сеть и
газовый счетчик должны быть рассчитаны с
учетом использования пользователем иных
видов газовых приборов.
Предупреждение: Место подключения
газа к котлу рекомендуется уплотнять
посредством затяжения накидной гайки,
одетой на торец патрубка
газового клапана,
подложив под нее соответствующую
прокладку (см. Комплект поставки котла).
После завершения работ по подводу газа
к котлу необходимо тщательно проверить
газонепроницаемость (герметичность)
выполненного соединения.
