Protherm ГЕПАРД [30/42] Характеристика насоса 13
![Protherm GEPARD 11 MTV v.19 [30/42] Характеристика насоса 13](/views2/1072661/page30/bg1e.png)
0020125346_00 02/11
- 28 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?

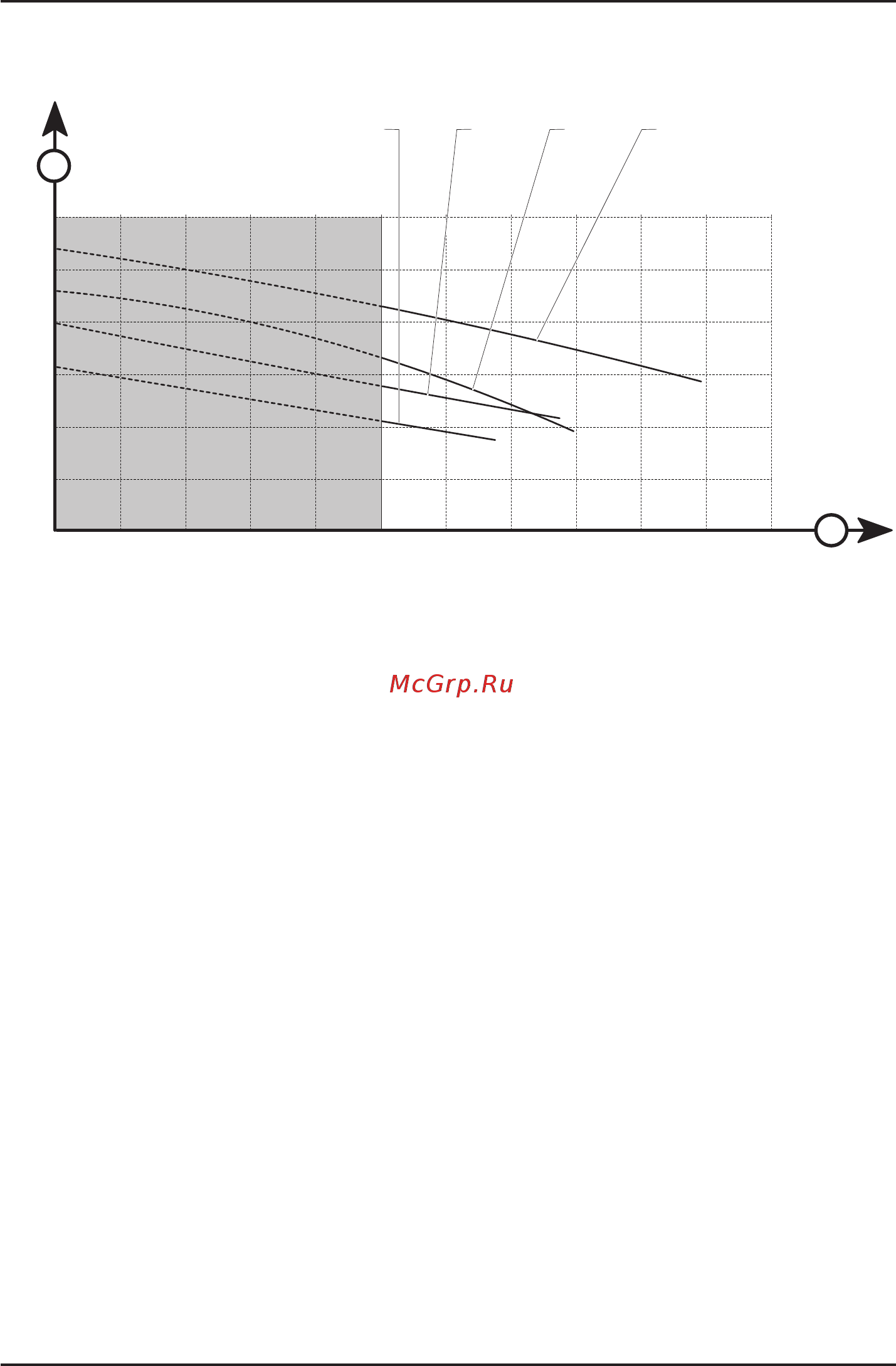

Характеристика насоса13
0
100
200
300
400
500
600
0 500 1000
A
B
1 2 34
1 насос 1-ая ступень, байпас заводская
настройка
2 насос 2-ая ступень, байпас заводская
настройка
3 насос 1-ая ступень, байпас закрыт
4 насос 2-ая ступень, байпас закрыт
A – рабочее давление в системе
отопления (мбар)
B – расход воды через систему отопления
(л/час)
