0020125346_00 02/11
- 21 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Спаренный вывод дымоходов при -
вертикальном расположении на одной и
той же части фасада

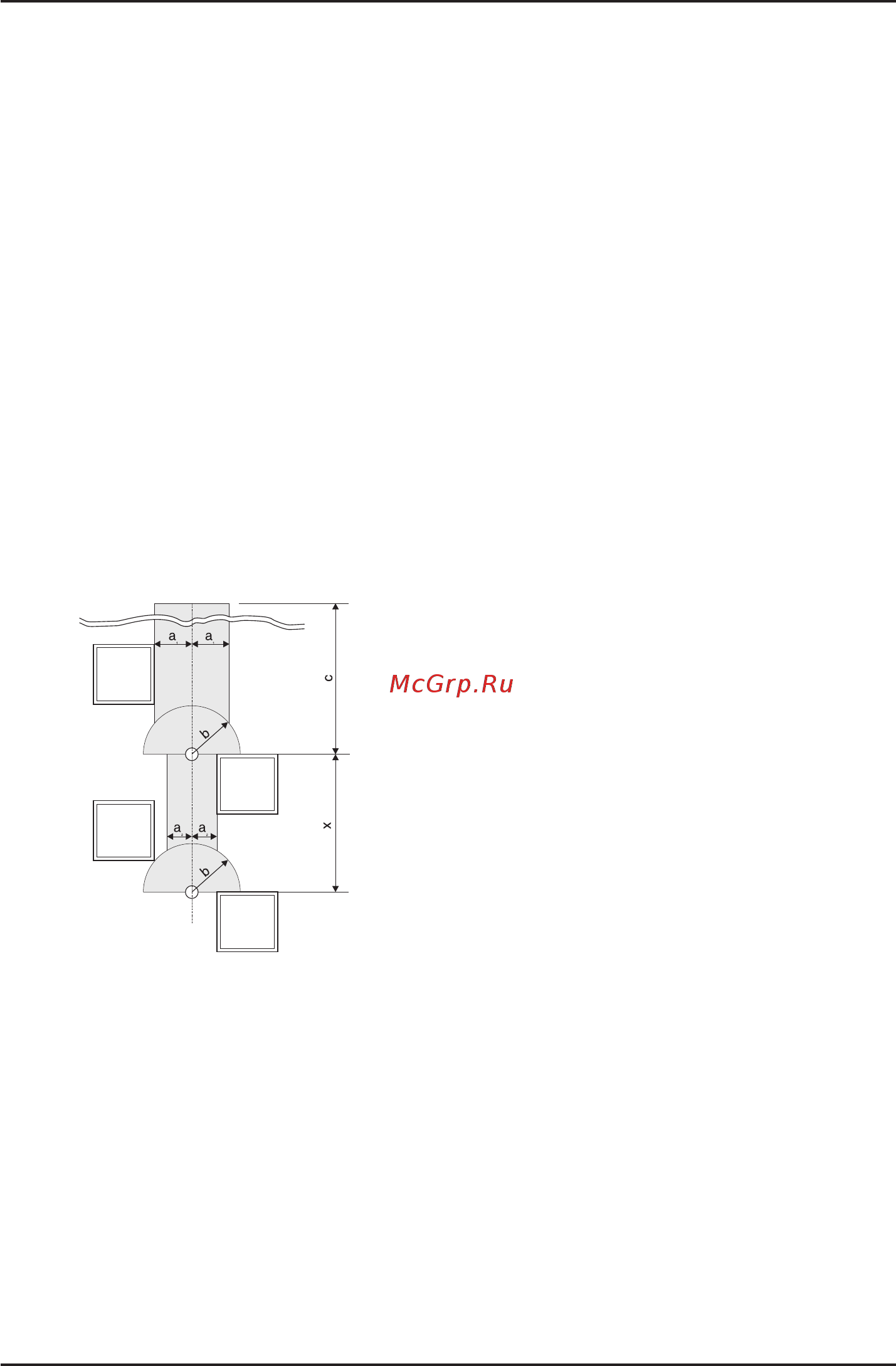

Минимальные расстояния при спаренном
выводе в случае вертикального
расположения на фасаде здания должны
быть:
a = 0,5 м; b = 1,0 м; c = 5,0 м, а в
зависимости от x должны быть следующими:
при x ≥ 5,0 м a = 0,5 м,
при x ≥ 4,0 м a = 0,6 м,
при x ≥ 3,0 м a = 0,75 м,
при x ≥ 2,0 м a = 1,0 м,
при x ≥ 1,0 м a = 1,2 м,
Спаренный вывод при вертикальном
расположении на фасаде здания
Важное предупреждение!
Приведенные примеры размещения
дымоходов могут быть использованы только
при ремонте или реконструкции объектов.
Меры по технике безопасности8.15.9
В непосредственной близости от дымоходов
запрещается хранить горючие материалы
или вещества. Температура на их
поверхности не должна превышать 80 °С.
Вывод дымоходов для отвода продуктов
сгорания нельзя размещать в помещениях:
являющихся внутренними частями
здания •
(настилы, коридоры, лестницы и т.п.)
замыкаемых, т.е. проездах и т.п.
•
выступающих на местность (если они •
беспрепятственно открыты в окружающую
среду), например, туннелях, подходах и
т.п.
В соответствии с ограничениями для
отвода продуктов сгорания всегда
необходимо оценивать и отдельные выводы
воздуховодов. Отверстие для прохода
сквозь стену спаренного дымохода для
подвода воздуха и отвода продуктов
сгорания пробивается с соответствующим
зазором (приблизительно 120 – 150 мм), а
после завершения монтажа строительным
способом уплотняется. Для уплотнения
необходимо использовать негорючие
материалы, такие как, например,
штукатурный раствор, гипс и т.п. Проход
через горючие стены или потолок
выполняется в соответствии с первым
разделом этой части.
