0020125346_00 02/11
- 20 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
продуктов сгорания (будь то дымоход, или
трубопровод) не может быть подсоединен
никакой иной прибор, а для необходимого
забора воздуха горения должен быть
обеспечен достаточный приток воздуха,
минимально 1,2 м
3
/час на 1 кВт мощности
котла.
Прокладка трубопровода8.15.7
Дымоходы должны быть проложены таким
образом, чтобы дымоход, предназначенный
для отвода продуктов сгорания был
сооружен с минимальным уклоном по
направлению к котлу - 3 %. На участке
дымохода, расположенном как можно ближе
к котлу, необходимо установить сборник
конденсата.
Примеры вывода 8.15.8
горизонтальных участков
дымоходов на фасад
Отдельный
вывод на фасад -

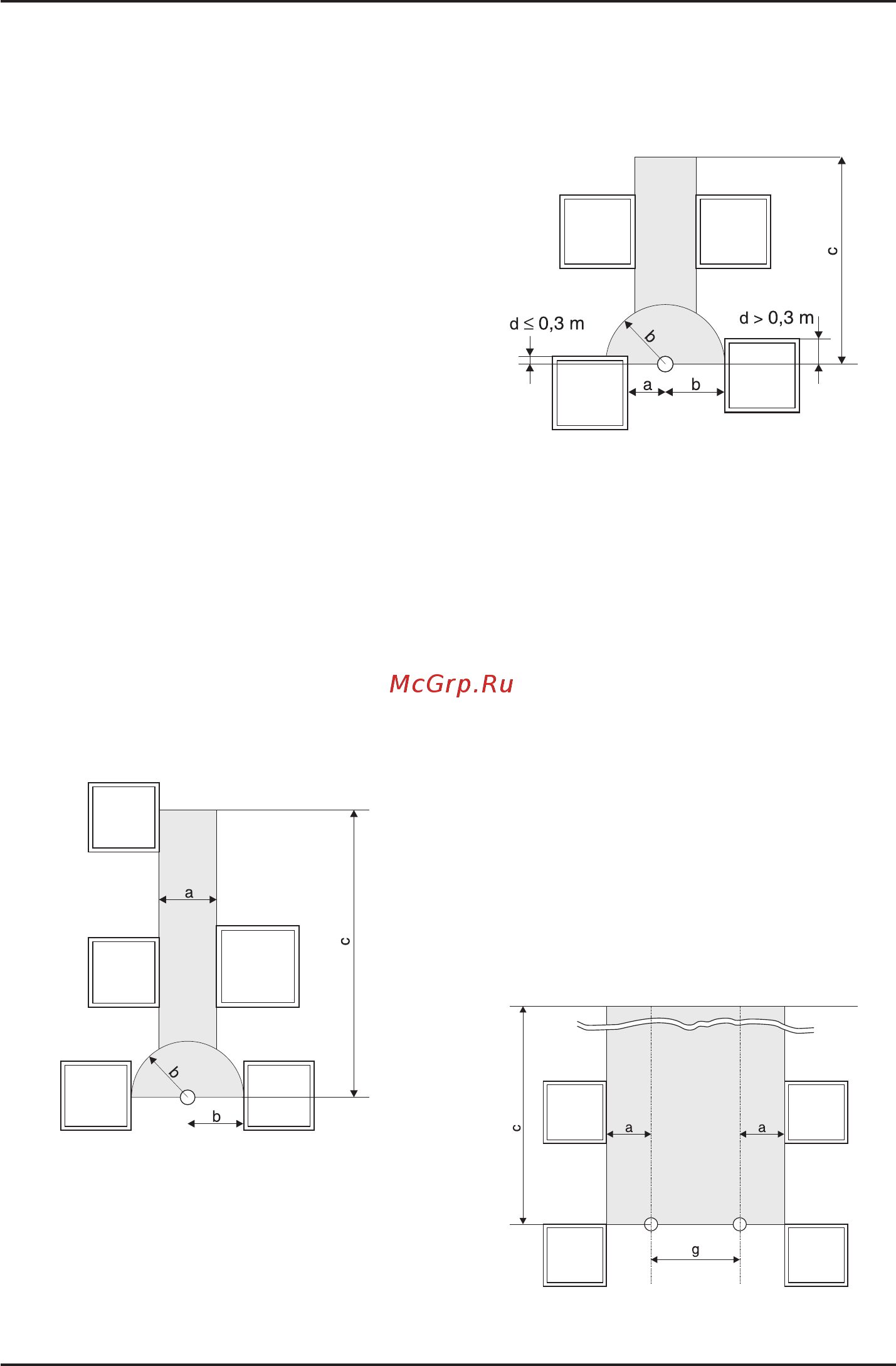

Вокруг отдельного вывода образуется зона с
центром по оси вывода, шириной a = 0,5 м,
радиусом b = 1,0 м и высотой c = 5,0 м.
Схема образования зоны при отдельном
выводе трассы дымохода
Если оголовок вывода располагается на
расстоянии d > 0,3 м от верхней части
оконной рамы, то образованная около него
зона не может пересекаться с плоскостью
окна. При удалении на расстоянии d < 0,3 м
плоскость, ограниченная радиусом b, может
пересекаться с верхней гранью окна.
Схема образования зон около выводов
трасс, расположенных вблизи верхней части
окна
Спаренный вывод дымоходов при -
горизонтальном расположении на одной и
той же части фасада
Расстояния от спаренного вывода на фасаде
здания при горизонтальном расположении
должны быть следующими:
a = 1,5 м; b = 5,0 м; c = 5,0 м.
В случае если g < 5 м, происходит
пересечение зон, причем общая ширина
зоны должна равняться 8 м, а значения
„a“ можно пропорционально увеличить с
обеих сторон (так, например, если g = 4,0
м, то значение a должно соответствовать
величине 2,0 м).
Спаренный вывод дымоходов при
горизонтальном расположении на одной и
той же части фасада.
