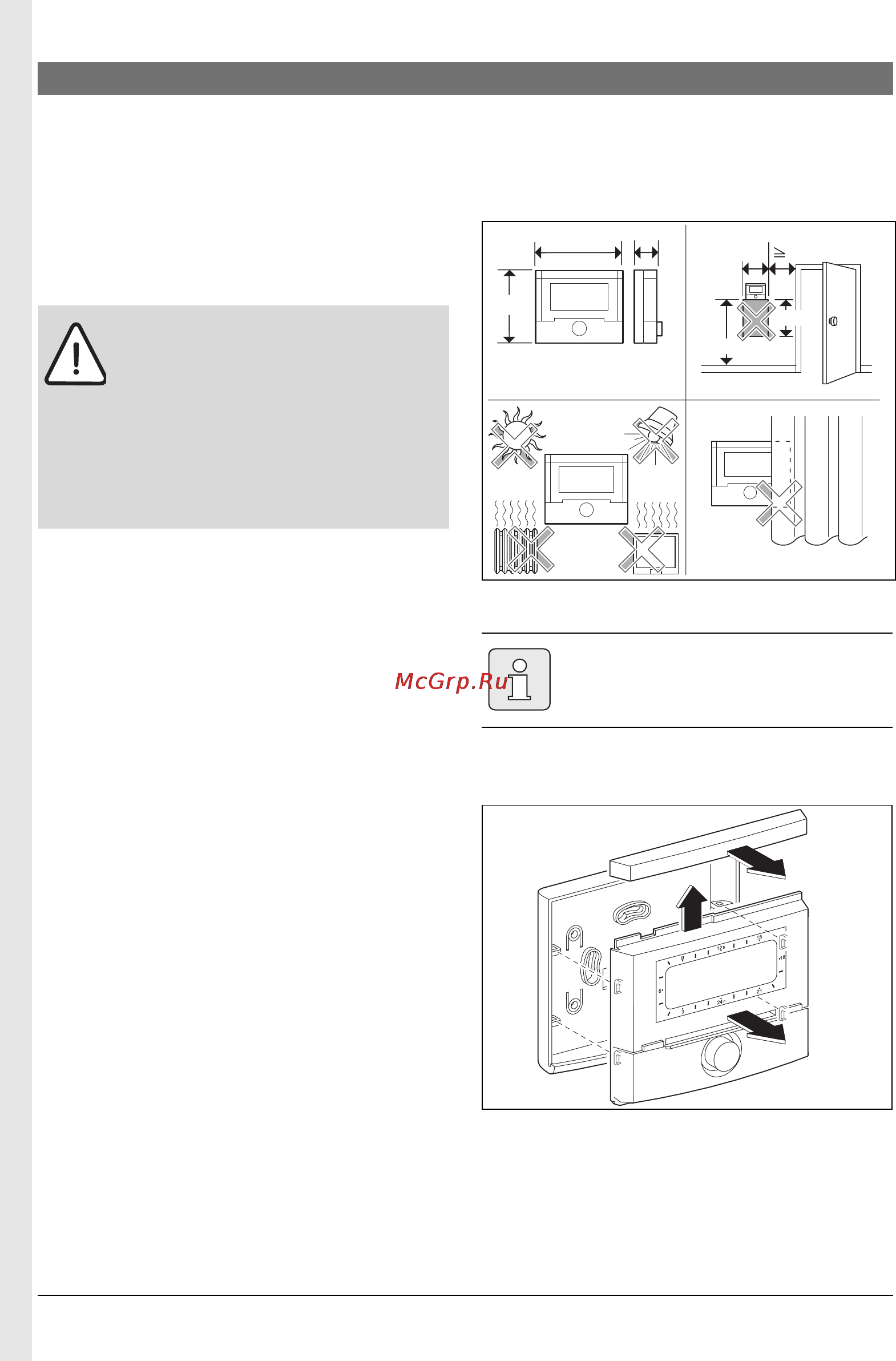

6 720 617 173 (2008/07)
14 | Монтаж (только для специалистов) RU
3 Монтаж (только для специалистов)
Подробная монтажная схема гидравлического
оборудования и соответствующих элементов
управления находится в проектной
документации или в спецификациях.
3.1 Монтаж
3.1.1 Монтаж регулятора системы отопления
Качество работы регулятора зависит от места
монтажа.
Место монтажа (= контрольное помещение)
должно быть пригодным для регулирования
отнесенных к нему отопительных контуров.
B Выберите место монтажа.
Рис 5
B Снимите переднюю часть и задвижную
крышку с цокольной панели.
Рис 6
ОПACHO: Удар электрическим
током!
B Перед монтажом этих
принадлежностей:
отключить напряжение
(230 В переменный ток)
отопительного прибора и всех
других абонентов BUS - шины.
Поверхность стены должна быть
ровной.
6 720 612 481-03.1R
0,3 m0,3 m
1,2 - 1,5 m
0,6 m
119 mm
134 mm
35 mm
1.
2.
3.
6 720 612 220-27.1J
