6 720 617 173 (2008/07)
Устранение неисправностей | 65RU
9 Устранение неисправностей
Выводятся сообщения об ошибках от BUS-
абонентов.
Неисправность отопительного прибора
(например, неисправность EA) показывается
на дисплее регулятора и сопровождается
соответствующим текстом.
B Проинформировать специалиста.
9.1 Устранение неисправностей (только для специалистов)

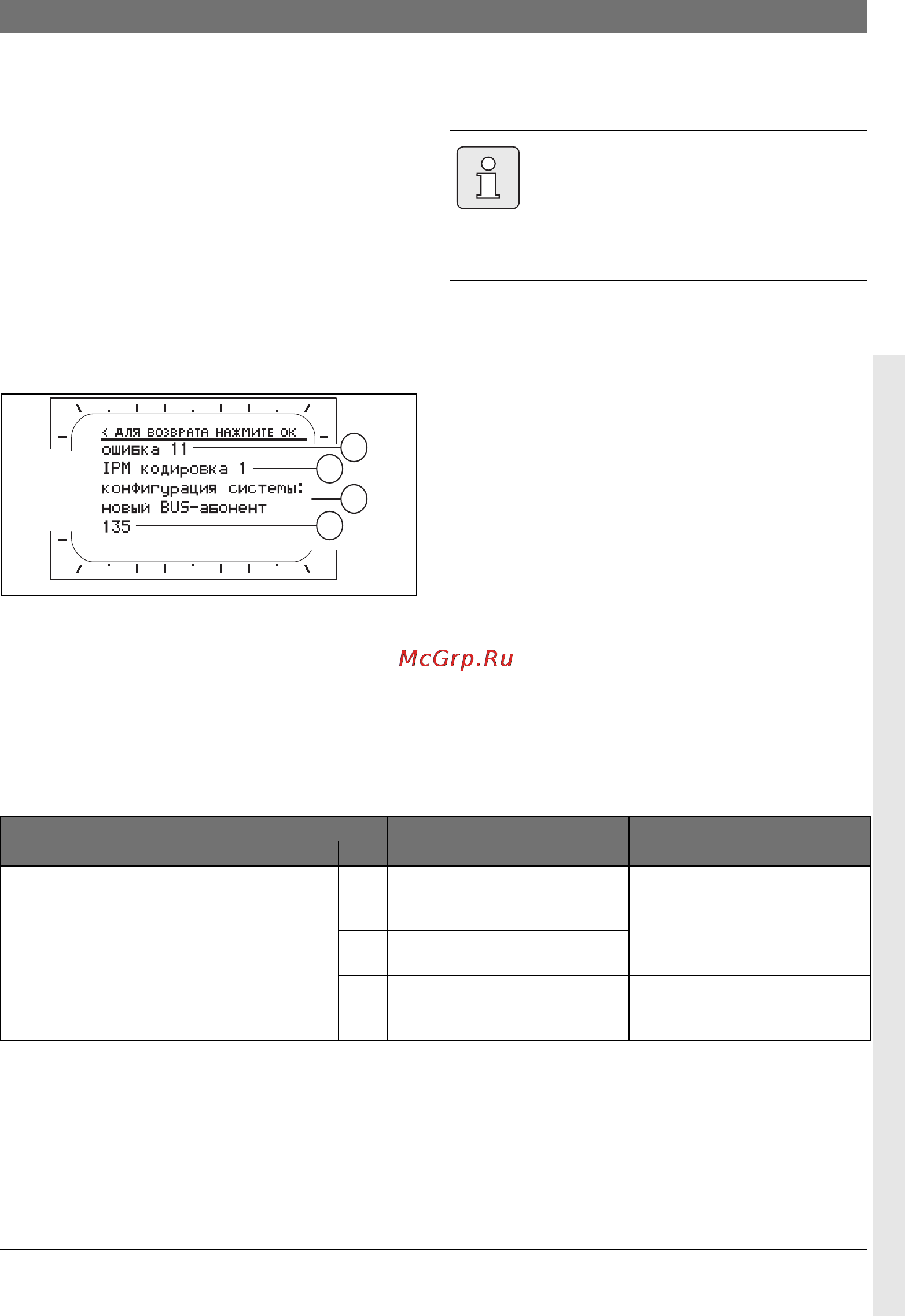

Рис 16 Индикация неисправности
1 Номер неисправности
2 Участник шины, который определил
неисправность и сообщил всем
регуляторам
3 Комментарий к неисправности
4 Код или другой текст неисправности
Актуальная неисправность показывается на
регуляторе:
B Определите, к какому участнику шины
относится эта неисправность. Возникшую
неисправность можно устранить только на
том участнике шины, который стал причиной
ее возникновения.
Для специалиста:
B Устраните неисправность,
пользуясь рекомендациями в
инструкциях для отопительного
прибора.
9
12
h
15
6 720 613 441-22.1O
21
24
h
3
1
3
2
4
Индикация (Æ поз. 1, 3 и 4 на рис. 16)
Текст Код Причина Рекомендации специалистам
ошибка 01
ошибка в ВUS-системе!
10 IPM не получает заданное
значение от регулятора
системы отопления.
Проверить кодировку,
проверить соединение с
шиной и при необходимости
устранить разрыв
соединения.
200 Нет сообщений от
отопительного прибора.
201 Подсоединен неправильный
участник шины.
Идентифицировать и
заменить неправильного
участника шины.
