6 720 617 173 (2008/07)
16 | Монтаж (только для специалистов) RU
3.2 Электрические соединения
B Используйте электрический провод, как
минимум соответствующий типу H05 VV-...
(NYM-I...).
B Для предотвращения индуктивных влияний:
все низковольтные линии 230 В или 400 В
следует прокладывать отдельно
(минимальное расстояние 100 мм).
B При внешних индуктивных влияниях
проводку следует экранировать.
Таким образом, проводка экранирована от
внешних влияний (напр., кабелей высокого
напряжения, контактных линий,
трансформаторных подстанций, радио- и
телеприемников, любительских
радиостанций, микроволновых приборов и
т.п.).
3.2.1 Подключение к шине
Допустимая длина провода между Heatronic 3 с
возможностью подключения шины и
регулятором:
B Подключите регулятор к отопительному
прибору с Heatronic 3.

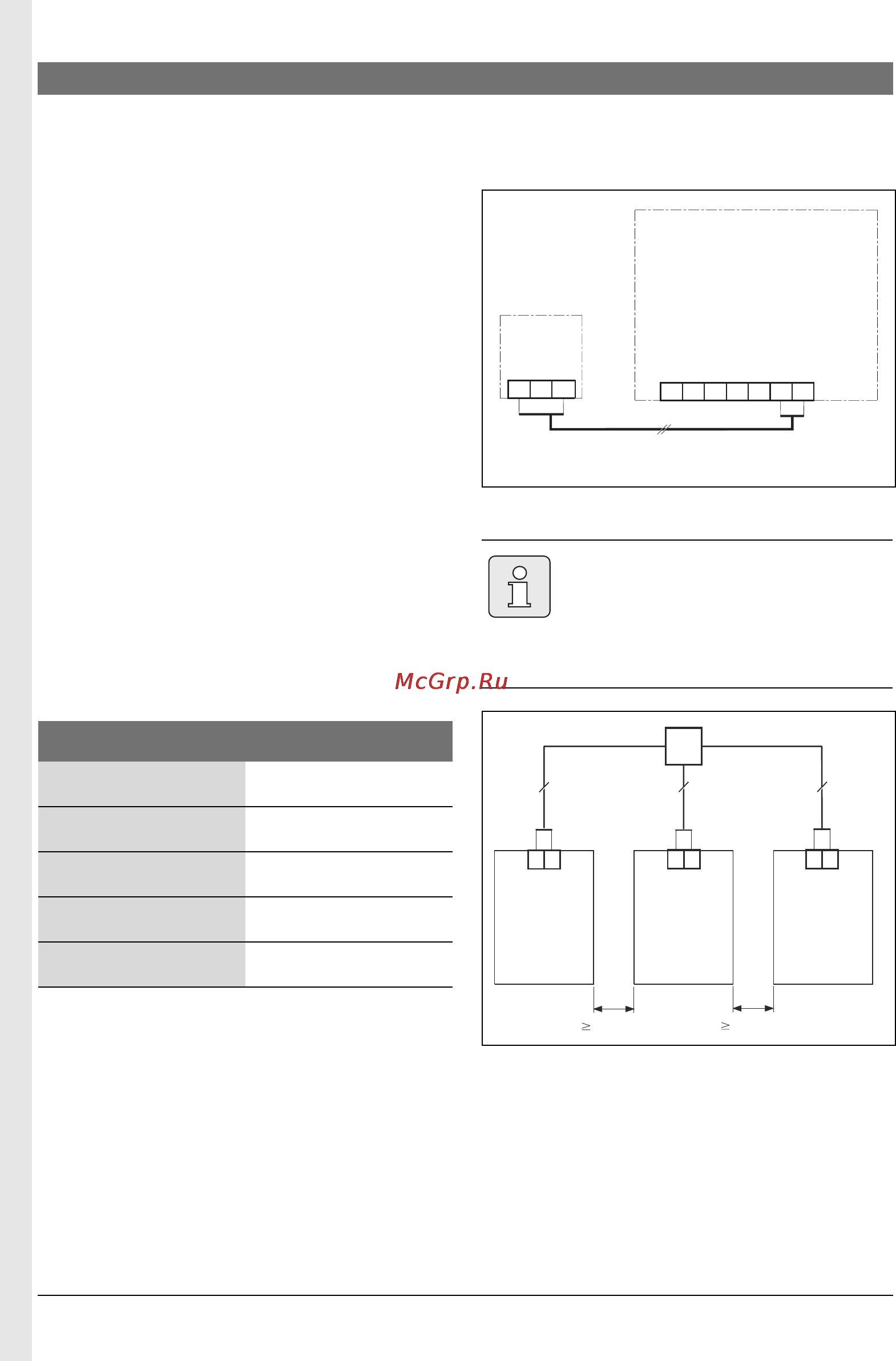

Рис 9 Подключение регулятора к Heatronic 3.
Рис 10 Подключение к шине через
ответвительную коробку (A)
Длина провода Сечение
≤ 80 м
0,40 мм
2
≤ 100 м
0,50 мм
2
≤ 150 м
0,75 мм
2
≤ 200 м
1,00 мм
2
≤ 300 м
1,50 мм
2
Таб. 3
Если сечения проводов
соединения с шиной различны:
B Подключите соединения с
шиной через ответвительную
коробку.
FR 100
FR 110
1
2
4
BB
6 720 613 058-05.1R
ST 19
Heatronic 3
AF
BB
B
2
BB
A
B
2
BB
B
2
BB
6 720 612 220-08.1J
100 mm
100 mm
